Fabricante: STMicroelectronics, ON Semiconductor, Central Semiconductor, Major Brands, Multicomp
Categoria: Transistores bipolares (BJT)
Tipo de producto: Transistor NPN de conmutacion de alta velocidad
Subcategoria: Small Signal Transistor
Serie: -
Alias de parte: PN2222A (TO-92), P2N2222A, KSP2222A
Tipo: Silicon NPN Epitaxial Planar
Configuracion: Single
Tecnologia: Silicio
Montaje: Through Hole

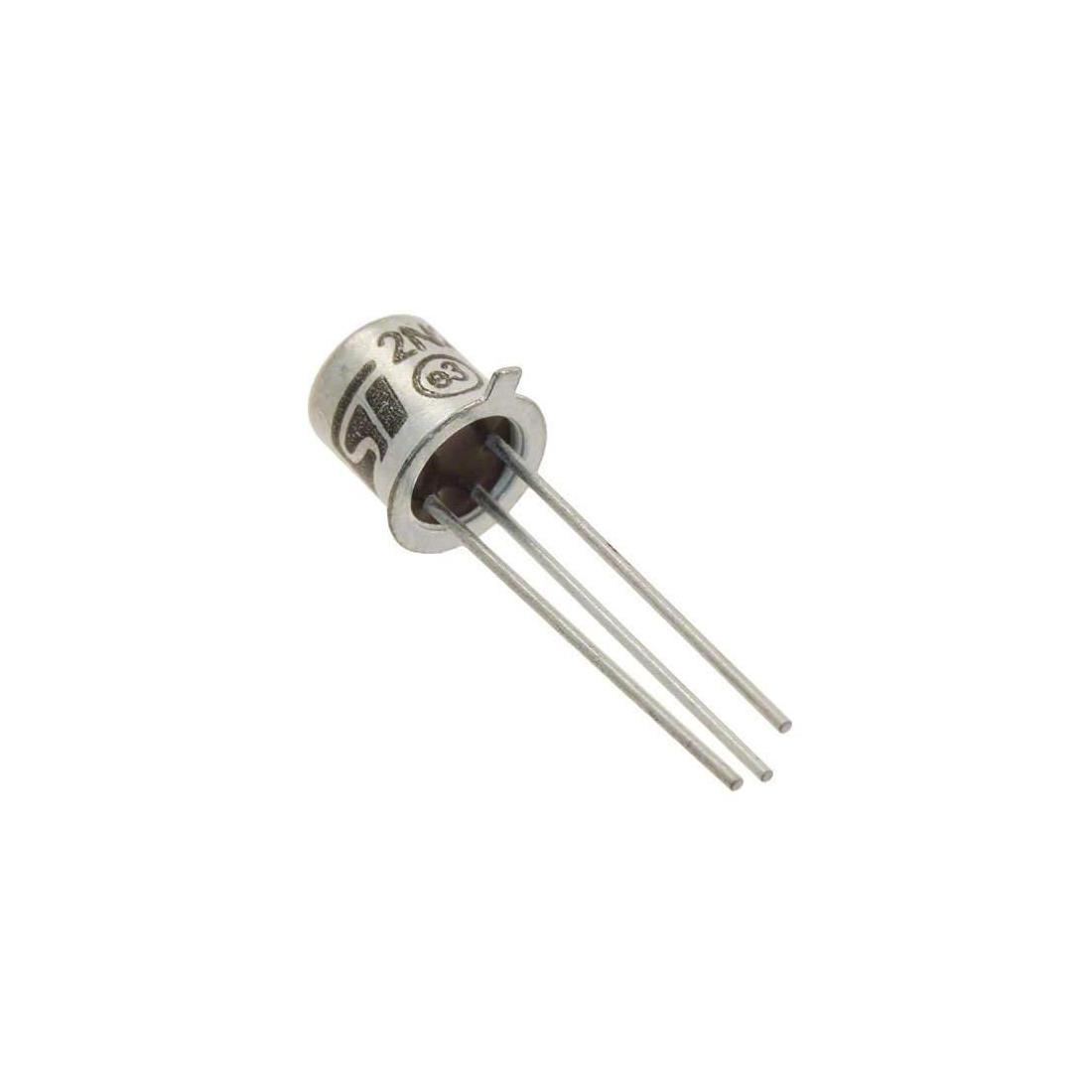

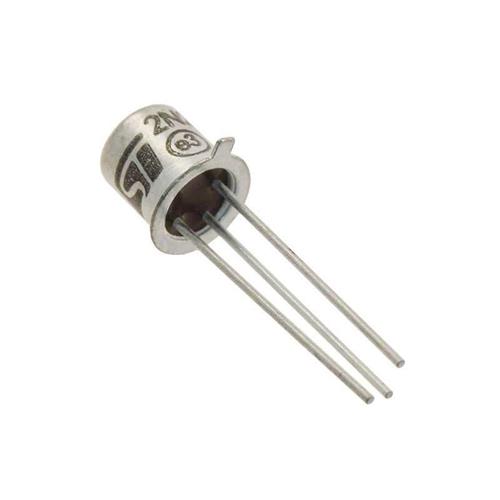

Encapsulado: TO-18 (TO-206AA, metal can de 3 pines)
Tension colector-base maxima (Vcbo): 75V
Tension colector-emisor maxima (Vceo): 40V
Tension emisor-base maxima (Vebo): 6V
Corriente de colector maxima (Ic): 800mA
Potencia de disipacion maxima (Pc): 500mW (500mW a 25°C, 652mW en algunas versiones)
Tension de saturacion colector-emisor (Vce(sat)): 1V max @ Ic=500mA, Ib=50mA
Ganancia de corriente (hFE): 100 a 300 @ Ic=150mA, Vce=10V (min 100 tipico)
Frecuencia de transicion (ft): 250MHz a 300MHz
Corriente de fuga colector (Icbo): 10nA max @ Vcb=50V
Tiempo de apagado (toff): 285ns max
Temperatura de operacion (Tj, Tstg): -65°C a +200°C
Aplicacion principal: Conmutacion de alta velocidad, amplificadores RF, circuitos de proposito general, driver de reles y LEDs, aplicaciones militares/aeroespaciales (version JANTX)
Pais de origen: US, CN, IT (varia segun fabricante)
Peso unitario: 0.4g a 0.5g (aprox)
Notas importantes:
• La version TO-18 es el encapsulado metalico original, con pines en configuracion: 1=Emisor, 2=Base, 3=Colector
• Existe la version PN2222A en encapsulado TO-92 (plastico) con el mismo rendimiento electrico pero diferente pinout
• La version JANTX2N2222A es la calificada para aplicaciones militares/aeroespaciales con especificaciones mas estrictas
• Vceo: algunos fabricantes especifican 40V, otros 50V para versiones de alta confiabilidad
