Fabricante: Multicomp Pro, Microchip Technology, Semicoa, Central Semiconductor
Categoría: Transistores bipolares (BJT)
Tipo de producto: Transistor NPN de conmutación de alta velocidad
Subcategoría: Small Signal Transistor
Serie: 2N2218 Series
Alias de parte: JAN2N2218A, JANTX2N2218A, JANTXV2N2218A, 2N2218A PBFREE (Central)
Tipo: Silicon NPN Epitaxial Planar
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole

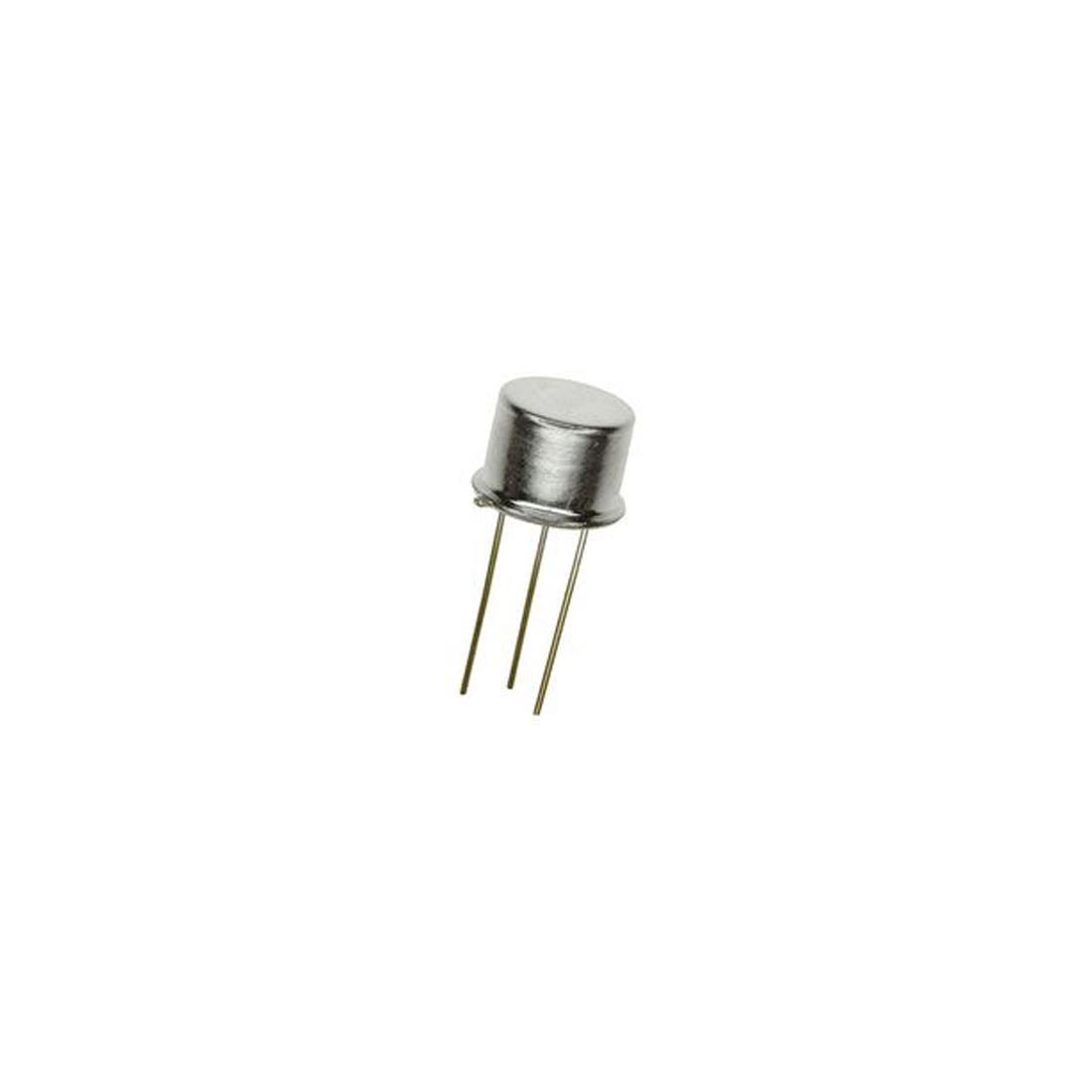

Encapsulado: TO-39 (TO-205AD, metal can de 3 pines)
Tensión colector-emisor máxima (Vceo): 50V
Tensión colector-base máxima (Vcbo): 75V
Tensión emisor-base máxima (Vebo): 6V
Corriente de colector máxima (Ic): 800mA
Potencia de disipación máxima (Pc): 800mW
Resistencia térmica unión-case (Rthjc): No especificada
Tensión de saturación colector-emisor (Vce(sat)): 1V máx @ Ic=500mA, Ib=50mA
Ganancia de corriente (hFE): 40 a 120 @ Ic=150mA, Vce=10V (mínimo 20 según algunos fabricantes)
Frecuencia de transición (ft): 250MHz
Capacitancia de salida (Cob): 8pF típico
Corriente de fuga colector-base (Icbo): 10nA máx @ Vcb=50V
Tiempo de encendido (ton): 35ns máx
Tiempo de apagado (toff): 300ns máx
Tiempo de caída (tf): 60ns
Temperatura de operación (Tj, Tstg): -65°C a +200°C
Aplicación principal: Conmutación de alta velocidad, amplificadores de propósito general, circuitos de conmutación saturada, aplicaciones militares y aeroespaciales
País de origen: IN (Multicomp Pro) , US (Microchip, Semicoa)
Peso unitario: 0.975g (aprox)
Notas importantes:
• El 2N2218A es la versión mejorada del 2N2218 original. Mientras que el 2N2218 tiene Vceo=30V, el 2N2218A soporta 50V . Esta mejora de tensión lo hace más versátil y es la razón principal por la que se considera un componente distinto
• El complementario PNP directo es el 2N2102 , formando un par ideal para aplicaciones push-pull y amplificadores diferenciales
• Existen versiones calificadas para aplicaciones militares bajo las designaciones JAN2N2218A, JANTX2N2218A y JANTXV2N2218A, que cumplen con estrictas especificaciones de confiabilidad para entornos aeroespaciales y militares
• Configuración de pines en TO-39: Pin 1 = Emisor, Pin 2 = Base, Pin 3 = Colector (la carcasa metálica está conectada internamente al colector)
• La potencia máxima de disipación es de 800mW a 25°C de temperatura ambiente. Algunos fabricantes como Comset Semiconductors indican hasta 3W con disipador térmico adecuado (Tc=25°C)
• La versión libre de plomo (Pb-Free) y compatible con RoHS está disponible como 2N2218A PBFREE de Central Semiconductor
• Multicomp Pro ha declarado este componente como "No Longer Manufactured" , pero sigue disponible en otros fabricantes como Microchip Technology y Central Semiconductor
• Aplicaciones típicas:
• Conmutación de alta velocidad en circuitos lógicos
• Amplificadores de propósito general
• Circuitos de conmutación saturada
• Aplicaciones industriales y militares
• Sistemas de audio y video de alta fidelidad
• El PN2218A es la versión en encapsulado TO-92 del 2N2218A, con características eléctricas similares pero menor disipación de potencia y diferente encapsulado
• La frecuencia de transición de 250MHz lo hace adecuado para aplicaciones de audio de alta fidelidad y conmutación de alta velocidad
