Fabricante: STMicroelectronics, ON Semiconductor, Central Semiconductor, Multicomp, Micro Commercial Components
Categoría: Transistores bipolares (BJT)
Tipo de producto: Transistor PNP de conmutación de alta velocidad
Subcategoría: Small Signal Transistor
Serie: -
Alias de parte: 2N2907A PBFREE, JAN2N2907A, JANTX2N2907A
Tipo: Silicon PNP Planar Epitaxial
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole
Encapsulado: TO-18 (TO-206AA, metal can de 3 pines)
Tensión colector-base máxima (Vcbo): 60V
Tensión colector-emisor máxima (Vceo): 60V
Tensión emisor-base máxima (Vebo): 5V
Corriente de colector máxima (Ic): 600mA
Corriente de colector pico (Icm): 800mA (pulso)
Potencia de disipación máxima (Pc): 400mW (500mW en algunos fabricantes)
Tensión de saturación colector-emisor (Vce(sat)): 1.6V máx @ Ic=500mA, Ib=50mA
Ganancia de corriente (hFE): 100 a 300 @ Ic=150mA, Vce=10V (mínimo 50)
Frecuencia de transición (ft): 200MHz
Corriente de fuga colector (Icbo): 10nA máx @ Vcb=50V
Tiempo de encendido (ton): 45ns
Tiempo de apagado (toff): 300ns
Temperatura de operación (Tj, Tstg): -65°C a +200°C (versiones militares hasta +200°C, comerciales hasta +150°C)
Aplicación principal: Conmutación de alta velocidad, amplificadores de propósito general, circuitos de conmutación saturada, drivers de relés y LEDs, aplicaciones militares y aeroespaciales
País de origen: US, PH, CN, IN (varía según fabricante)
Peso unitario: 0.4g a 0.5g (aprox)
Notas importantes:
• El 2N2907A es la versión mejorada del 2N2907, con una tensión colector-emisor máxima de 60V frente a los 40V de la versión original
• El complementario NPN es el 2N2222A, formando un par ampliamente utilizado en circuitos push-pull y amplificadores de potencia media
• Existen versiones calificadas para aplicaciones militares y aeroespaciales bajo las designaciones JAN2N2907A, JANTX2N2907A y JANTXV2N2907A
• El encapsulado TO-18 es el formato estándar en metal can con 3 pines: configuración de pines: 1=Emisor, 2=Base, 3=Colector (la carcasa metálica está conectada internamente al colector)

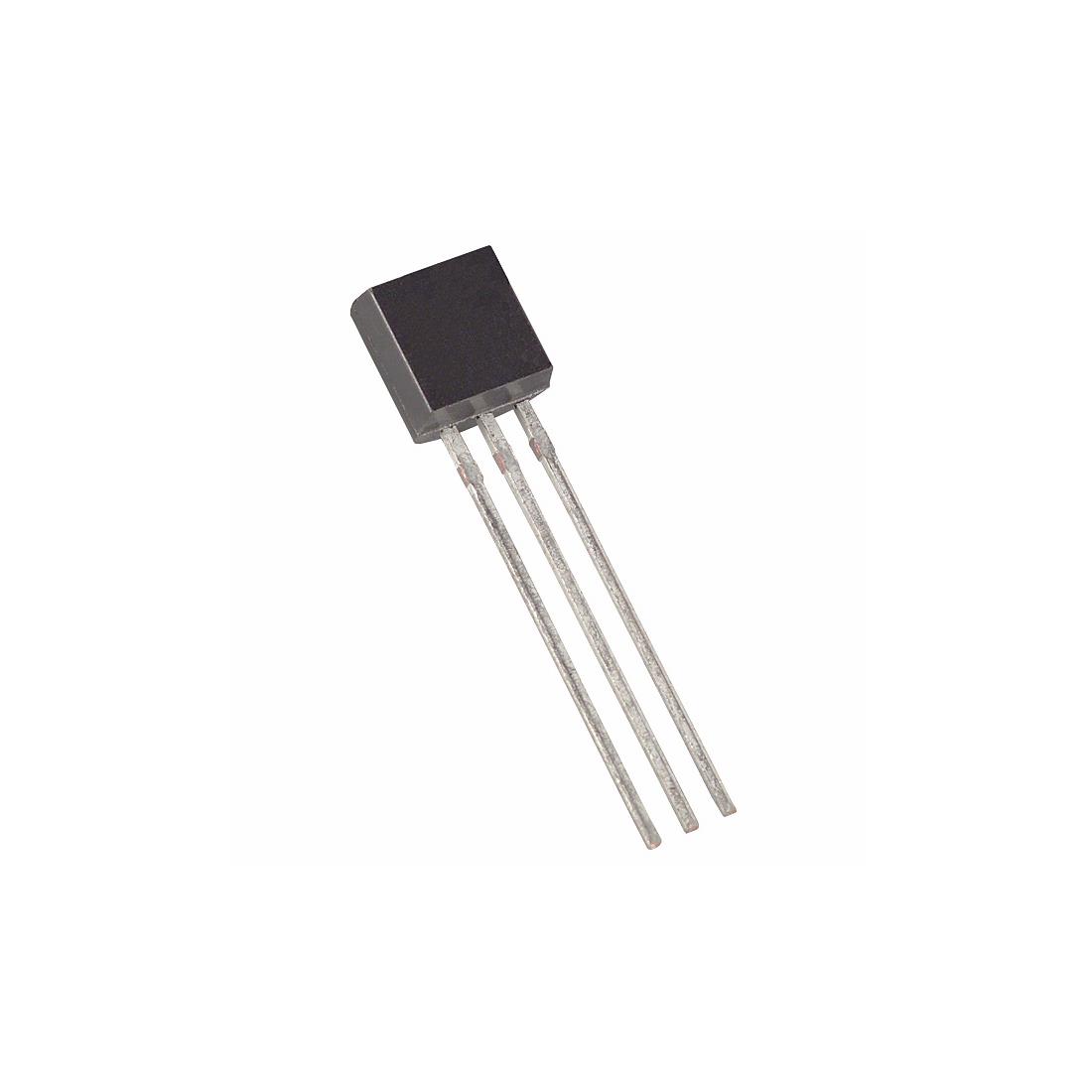

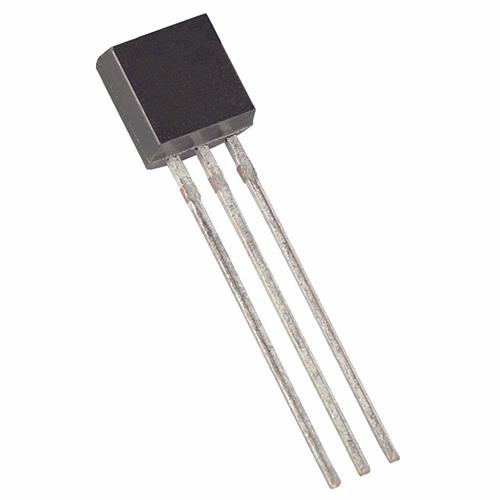

• Existe una versión en encapsulado TO-92 bajo la nomenclatura PN2907A, con características eléctricas similares pero diferente pinout
• También está disponible en versiones SMD: MMBT2907A (SOT-23) y PZT2907A (SOT-223) para montaje superficial
• Este transistor es ideal para aplicaciones de conmutación de alta velocidad gracias a sus tiempos de encendido y apagado rápidos
• La corriente de fuga extremadamente baja (10nA) lo hace adecuado para circuitos de precisión y aplicaciones con requisitos estrictos de consumo en reposo
