Fabricante: STMicroelectronics, ON Semiconductor, Microchip Technology, Microsemi, Multicomp
Categoría: Transistores bipolares (BJT)
Tipo de producto: Transistor PNP de conmutación de alta velocidad
Subcategoría: Small Signal Transistor
Serie: -
Alias de parte: JAN2N2905A, JANTX2N2905A, 2N2905AL
Tipo: Silicon PNP Planar Epitaxial
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole

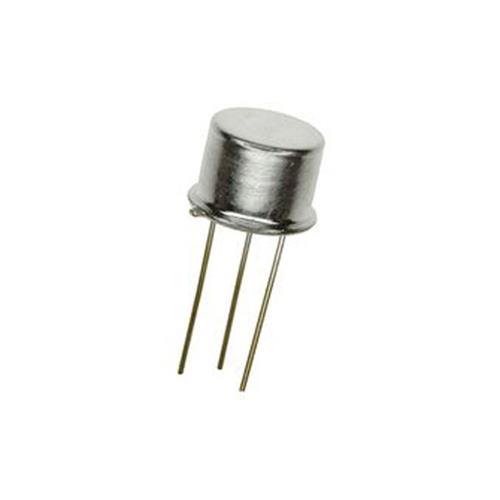

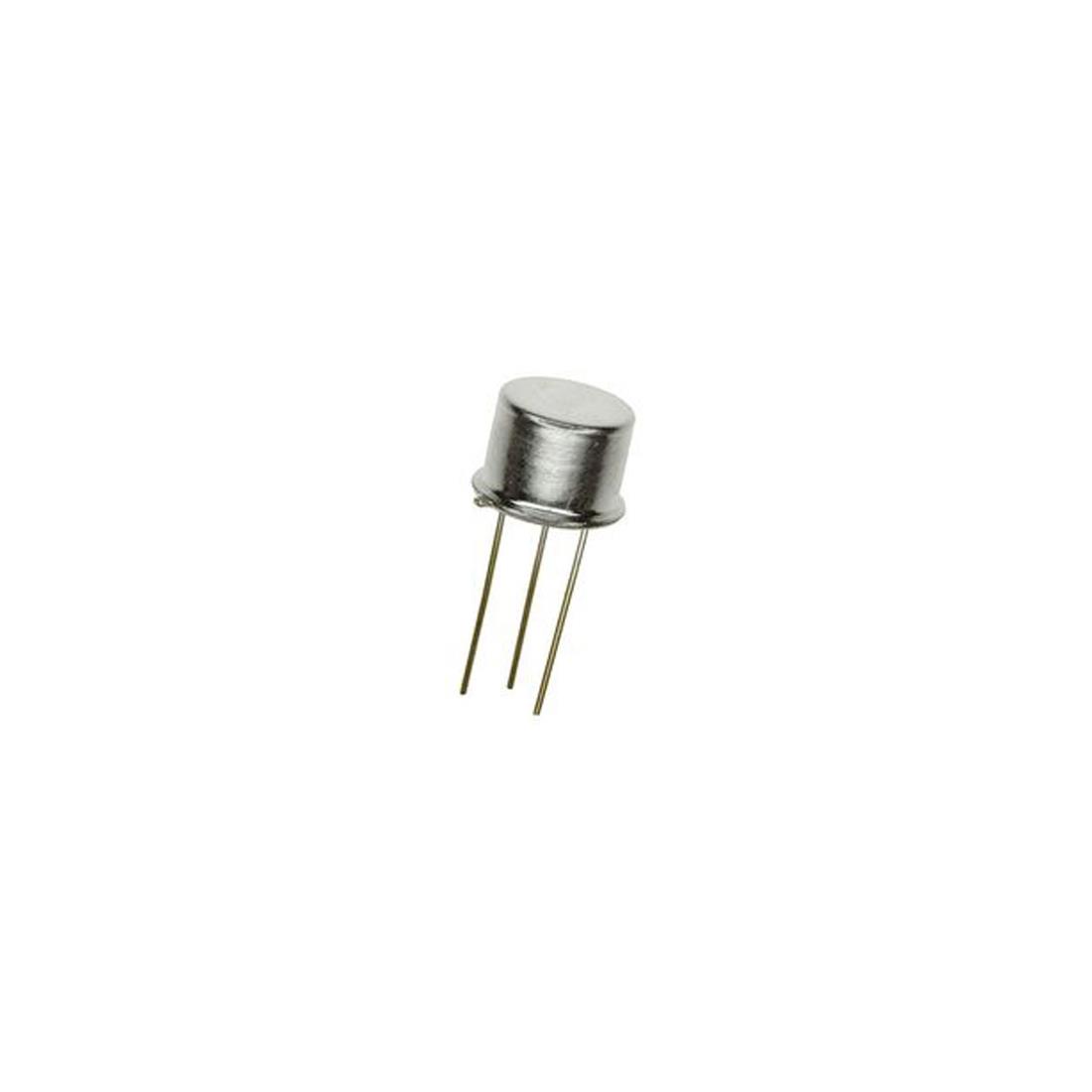

Encapsulado: TO-39 (TO-205AD, metal can de 3 pines)
Tensión colector-base máxima (Vcbo): 60V
Tensión colector-emisor máxima (Vceo): 40V (60V en versiones militares JAN/JANTX)
Tensión emisor-base máxima (Vebo): 5V
Corriente de colector máxima (Ic): 600mA
Potencia de disipación máxima (Pc): 600mW (800mW en algunos fabricantes)
Tensión de saturación colector-emisor (Vce(sat)): 1.6V máx @ Ic=500mA, Ib=50mA
Ganancia de corriente (hFE): 100 a 300 @ Ic=150mA, Vce=10V (mínimo 50)
Frecuencia de transición (ft): 200MHz
Corriente de fuga colector (Icbo): 10nA máx @ Vcb=50V
Tiempo de encendido (ton): 45ns
Tiempo de apagado (toff): 300ns
Temperatura de operación (Tj, Tstg): -65°C a +200°C
Aplicación principal: Conmutación de alta velocidad, amplificadores de propósito general, circuitos de conmutación saturada, aplicaciones militares y aeroespaciales, driver de relés y LEDs
País de origen: US, PH, CN (varía según fabricante)
Peso unitario: 1.5g a 4.5g (aprox)
Notas importantes:
• El 2N2905A es el complementario PNP del popular transistor NPN 2N2219A, formando un par ampliamente utilizado en circuitos push-pull y amplificadores de potencia media
• Existen versiones calificadas para aplicaciones militares y aeroespaciales bajo las designaciones JAN2N2905A, JANTX2N2905A y JANTXV2N2905A, que garantizan un rendimiento superior y mayor confiabilidad bajo condiciones extremas
• La versión JANTX2N2905A presenta una clasificación Vceo de 60V en lugar de los 40V estándar, ofreciendo mayor margen de tensión para aplicaciones críticas
• El encapsulado TO-39 es el formato estándar en metal can con 3 pines: configuración de pines: 1=Emisor, 2=Base, 3=Colector (la carcasa metálica está conectada internamente al colector)
• Existe una versión en encapsulado TO-92 bajo la nomenclatura PN2905A, con características eléctricas similares pero diferente pinout y menor disipación de potencia
• Este transistor es ideal para aplicaciones de conmutación de alta velocidad gracias a sus tiempos de encendido y apagado rápidos (45ns/300ns típicos)
• La corriente de fuga extremadamente baja (10nA) lo hace adecuado para circuitos de precisión y aplicaciones con requisitos estrictos de consumo en reposo
