Fabricante: Panasonic Semiconductor
Categoría: Transistores bipolares (BJT)
Tipo de producto: Transistor PNP para amplificación de alta tensión
Subcategoría: Low Frequency High Breakdown Voltage Amplification
Serie: -
Alias de parte: 2SA1124R, 2SA1124S, 2SA1124T
Tipo: Silicon PNP Epitaxial Planar
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole

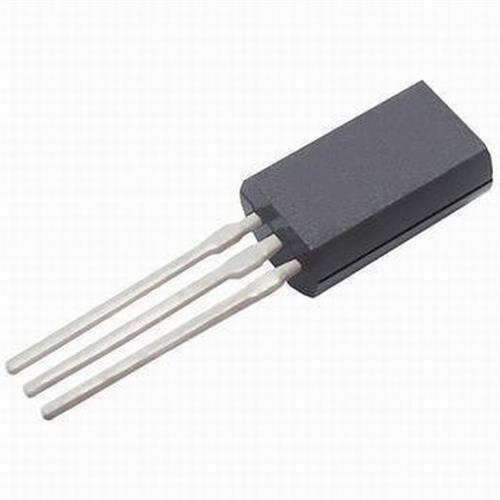

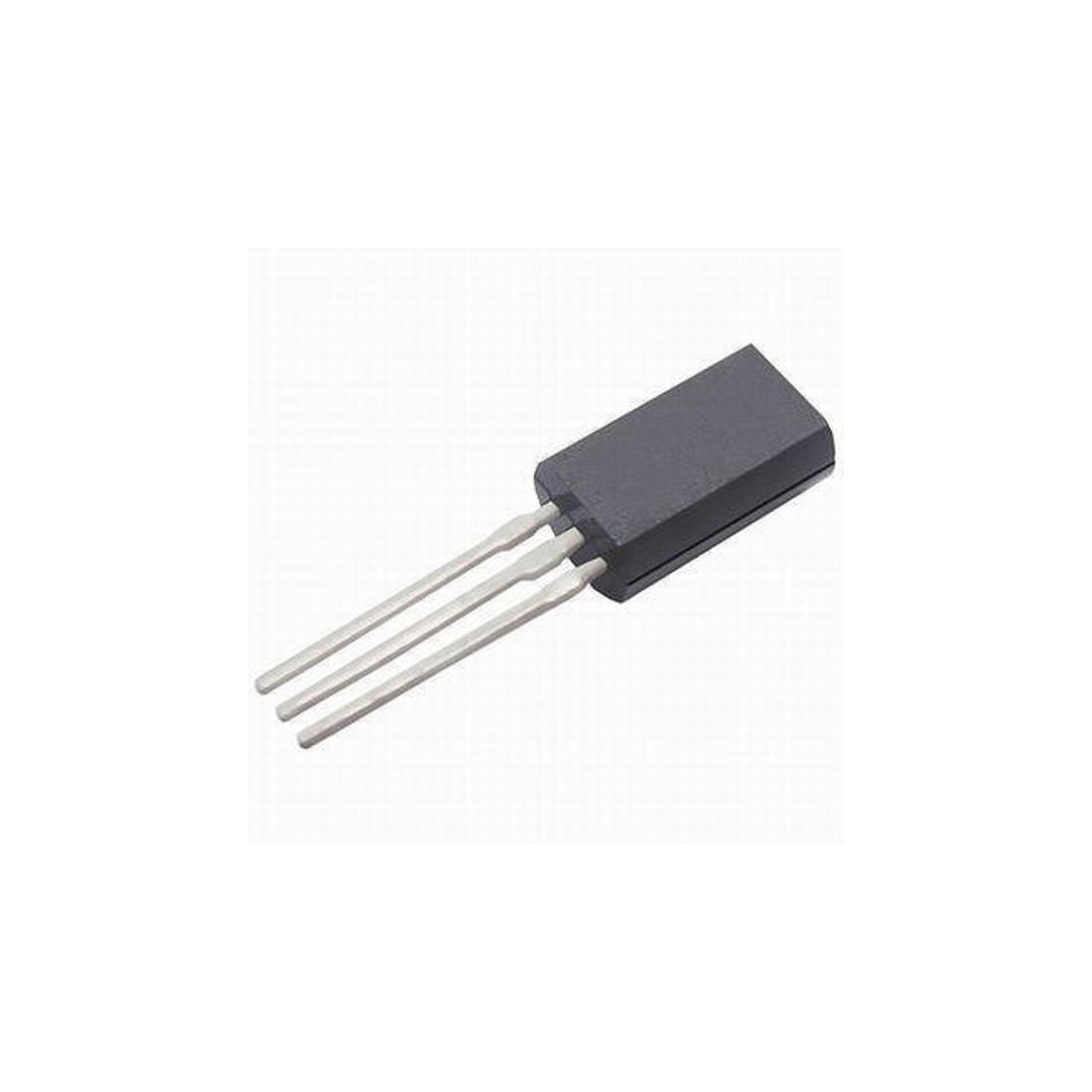

Encapsulado: TO-92L (TO-92L-A1, SC-51)
Tensión colector-base máxima (Vcbo): -150V
Tensión colector-emisor máxima (Vceo): -150V
Tensión emisor-base máxima (Vebo): -5V
Corriente de colector máxima (Ic): -50mA
Corriente de colector pico (Icp): -100mA
Potencia de disipación máxima (Pc): 1W
Resistencia térmica unión-ambiente (Rthja): No especificada
Tensión de saturación colector-emisor (Vce(sat)): 1V máx @ Ic=-30mA, Ib=-3mA
Ganancia de corriente (hFE): 130 a 330 según clasificación @ Ic=-2mA, Vce=-5V
Frecuencia de transición (ft): 200MHz
Capacitancia de salida (Cob): 3pF típico @ Vcb=-10V
Corriente de fuga colector-base (Icbo): 1µA máx @ Vcb=-100V
Temperatura de operación (Tj, Tstg): -55°C a +150°C
Aplicación principal: Etapa predriver en amplificadores de 40W a 60W, amplificación de baja frecuencia y alta tensión, etapa de entrada en equipos de audio
País de origen: JP (Japón)
Peso unitario: 0.3g (aprox)
Clasificación por ganancia (hFE):
• 2SA1124R: hFE = 130 a 220
• 2SA1124S: hFE = 185 a 330
Notas importantes:
• El 2SA1124 está diseñado específicamente para la etapa predriver de amplificadores de salida de 40W a 60W, formando un par complementario con el 2SC2632 .
• Configuración de pines en TO-92L (vista frontal con la cara plana hacia ti, patillas hacia abajo): Pin 1 = Emisor, Pin 2 = Colector, Pin 3 = Base .
• Destaca por su excelente linealidad de ganancia hFE en función de la corriente de colector y su baja capacitancia de salida (3pF típico) .
• El encapsulado TO-92L es una versión alargada del TO-92 estándar, con mayor capacidad de disipación (1W).
• Perfecto para circuitos de amplificación de señales pequeñas donde se requiere alta tensión de ruptura (150V).
• La versión 2SA1124R tiene hFE de 130-220, mientras que la versión 2SA1124S tiene hFE de 185-330 .
• Existe también la versión 2SA1124T, con especificaciones similares en encapsulado TO-92L .
• Estado del producto: Obsoleto por Panasonic, pero disponible en stock de distribuidores y fabricantes alternativos.
