Fabricante: Microchip Technology, New Jersey Semiconductor, Central Semiconductor
Categoría: Transistores bipolares (BJT)
Tipo de producto: Transistor NPN de propósito general para amplificación y conmutación
Subcategoría: Small Signal / General Purpose Transistor
Serie: -
Alias de parte: 2N2108
Tipo: Silicon NPN Bipolar Junction Transistor
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole

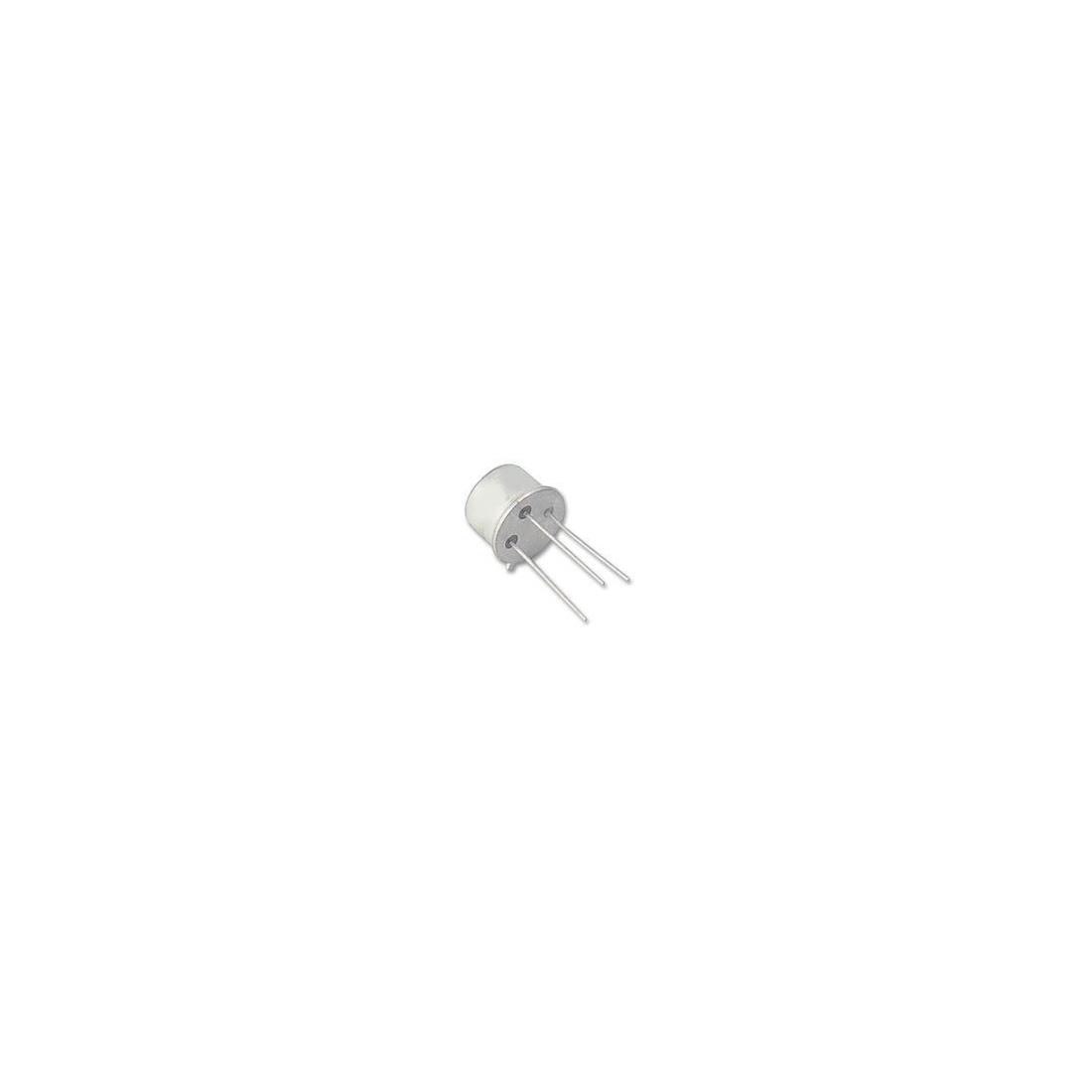

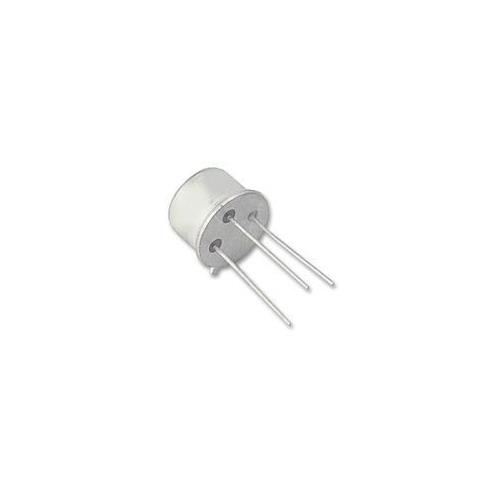

Encapsulado: TO-5 (TO-205AA, metal can de 3 pines)
Tensión colector-base máxima (Vcbo): 66V
Tensión colector-emisor máxima (Vceo): 60V
Tensión emisor-base máxima (Vebo): 8V
Corriente de colector máxima (Ic): 500mA
Potencia de disipación máxima (Pc): 1W
Tensión de saturación colector-emisor (Vce(sat)): 2V máx @ Ic=200µA, Ib=10µA
Ganancia de corriente (hFE): No especificada en datasheets (varía según fabricante)
Frecuencia de transición (ft): No especificada
Corriente de fuga colector-base (Icbo): 10µA máx @ Vcb=50V
Temperatura de operación (Tj, Tstg): -65°C a +200°C
Aplicación principal: Amplificadores de propósito general, conmutación, aplicaciones militares y aeroespaciales, equipos industriales
País de origen: US (Microchip), varía según fabricante
Peso unitario: ~1.5g (aprox)
Notas importantes:
• El 2N2108 es un transistor NPN de propósito general encapsulado en TO-5 (metal can), diseñado para aplicaciones de amplificación y conmutación de baja a media potencia
• Configuración de pines en TO-5: Pin 1 = Emisor, Pin 2 = Base, Pin 3 = Colector (la carcasa metálica está conectada internamente al colector)
• La potencia máxima de disipación es de 1W a 25°C de temperatura ambiente
• Estado del producto: Activo (Active) según Microchip Technology y otros fabricantes
• El encapsulado TO-5 es hermético, con base de Kovar y tapa de metal, lo que lo hace adecuado para entornos exigentes y aplicaciones militares
• Discrepancia en especificaciones: New Jersey Semiconductor especifica el transistor como NPN , mientras que algunos distribuidores lo listan como PNP . La especificación NPN de NJS y Semicoa es la correcta según datasheets de fabricantes
• Aplicaciones típicas:
• Amplificadores de propósito general
• Circuitos de conmutación de baja potencia
• Aplicaciones militares y aeroespaciales
• Equipos industriales y de telecomunicaciones
• Circuitos de audio de baja potencia
• Existen versiones calificadas para aplicaciones militares bajo especificaciones JAN, JANTX, con mayor confiabilidad
• El transistor cumple con RoHS en algunas versiones, aunque el original Microchip puede ser Non-RoHS
• Reemplazos recomendados: 2N2107 (especificaciones similares), 2N1711, 2N1613
