Fabricante: ON Semiconductor (onsemi), Central Semiconductor, General Electric
Categoría: Tiristores / Dispositivos de conmutación
Tipo de producto: Transistor de Unijuntura Programable (PUT)
Subcategoría: Osciladores de relajación y circuitos de temporización
Serie: 2N6027 / 2N6028
Alias de parte: 2N6028RLRAG, 2N6028RLRP, 2N6028G (versión libre de plomo)
Tipo: Silicon Programmable Unijunction Transistor (PUT)
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole

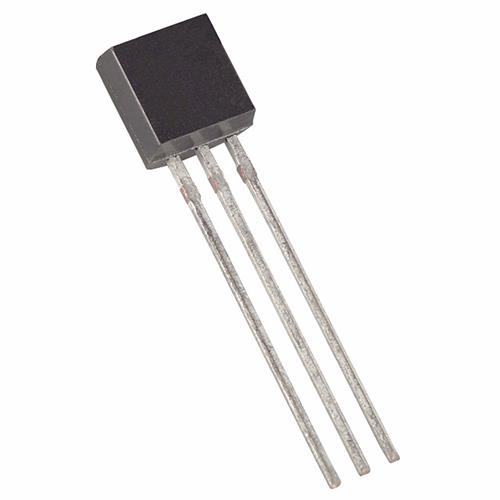

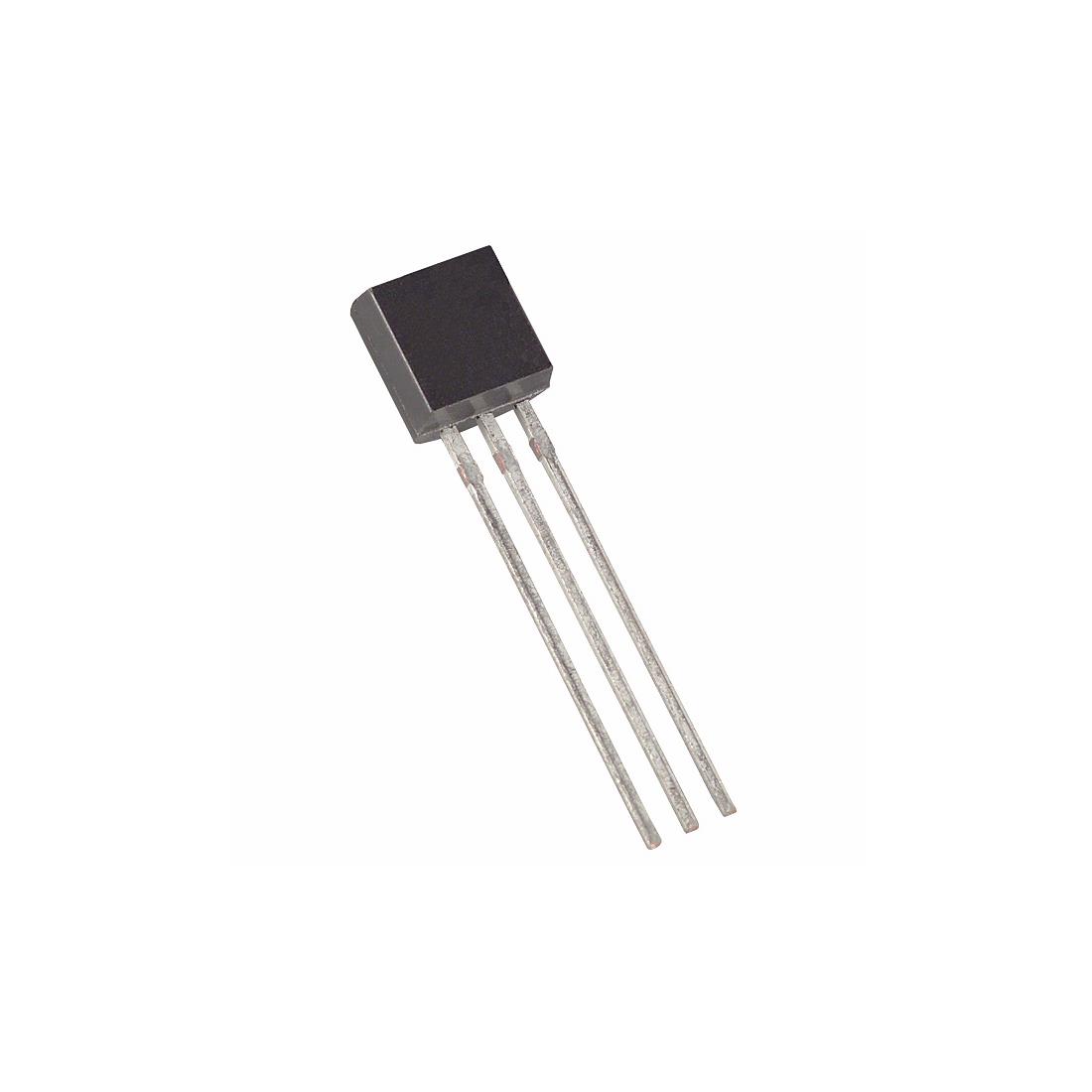

Encapsulado: TO-92 (TO-226AA, plástico de 3 pines)
Tensión ánodo-cátodo máxima (VAK): 40V
Tensión de bloqueo ánodo-puerta máxima: 40V
Corriente de pico (Ip): 150nA típico (máximo 5µA)
Corriente de valle (Iv): 25µA típico (mínimo 70µA en algunas versiones)
Corriente de mantenimiento (IH): No especificada
Corriente de fuga puerta-ánodo (IGAO): 10nA máx
Corriente máxima de ánodo (IT): 150mA
Corriente de ánodo en conducción (IOn-State): 5A (surge)
Potencia de disipación máxima (Pd): 300mW
Tensión de salida (VOUT): 11V máx
Tensión de compensación (Vt): 600mV
Temperatura de operación (Tj, Tstg): -50°C a +100°C
Aplicación principal: Temporizadores de intervalo largo, osciladores de relajación, generadores de pulsos, circuitos de disparo para SCR y TRIAC, control de fase, aplicaciones de baja corriente y baja fuga
País de origen: TH (Tailandia) , varía según fabricante
Peso unitario: 0.2g (aprox)
Notas importantes:
• El 2N6028 es un PUT (Programmable Unijunction Transistor) diseñado específicamente para aplicaciones que requieren baja corriente de pico (Ip) y baja corriente de fuga, como temporizadores de intervalo largo
• La principal diferencia con su hermano el 2N6027 radica en los parámetros de baja señal:
• 2N6027: Ip = 2µA típico, Iv = 70µA mínimo, VOUT = 6V
• 2N6028: Ip = 150nA típico, Iv = 25µA típico, VOUT = 11V
• Configuración de pines en TO-92 (vista frontal con la cara plana hacia ti, patillas hacia abajo): Pin 1 = Ánodo (Anode), Pin 2 = Puerta (Gate), Pin 3 = Cátodo (Cathode)
• La potencia máxima de disipación es de 300mW a 25°C de temperatura ambiente
• Estado del producto: Obsoleto (End of Life) según ON Semiconductor, pero aún disponible en stock remanente y fabricantes alternativos como Central Semiconductor
• Existe una versión libre de plomo (Pb-Free) y compatible con RoHS bajo la nomenclatura 2N6028G
• Aplicaciones típicas donde el 2N6028 es preferido sobre el 2N6027:
• Circuitos de temporización con condensadores de alta capacidad
• Osciladores de muy baja frecuencia
• Aplicaciones donde se requiere minimizar la corriente de carga
• Circuitos de disparo con requisitos de muy baja potencia
• Reemplazos directos: BRY39 (STMicroelectronics) es un equivalente con características muy similares
• Precaución: Al reemplazar, verificar siempre la configuración de pines, ya que algunos equivalentes pueden tener diferente orden
