Fabricante: Central Semiconductor, STMicroelectronics, ON Semiconductor, RCA
Categoría: Transistores bipolares (BJT) de potencia media
Tipo de producto: Transistor PNP para amplificación y conmutación
Subcategoría: Power Amplifier / Switching Transistor
Serie: 2N5320 Series
Alias de parte: 2N5322 PBFREE (versión libre de plomo)
Tipo: Silicon PNP Epitaxial Planar
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole

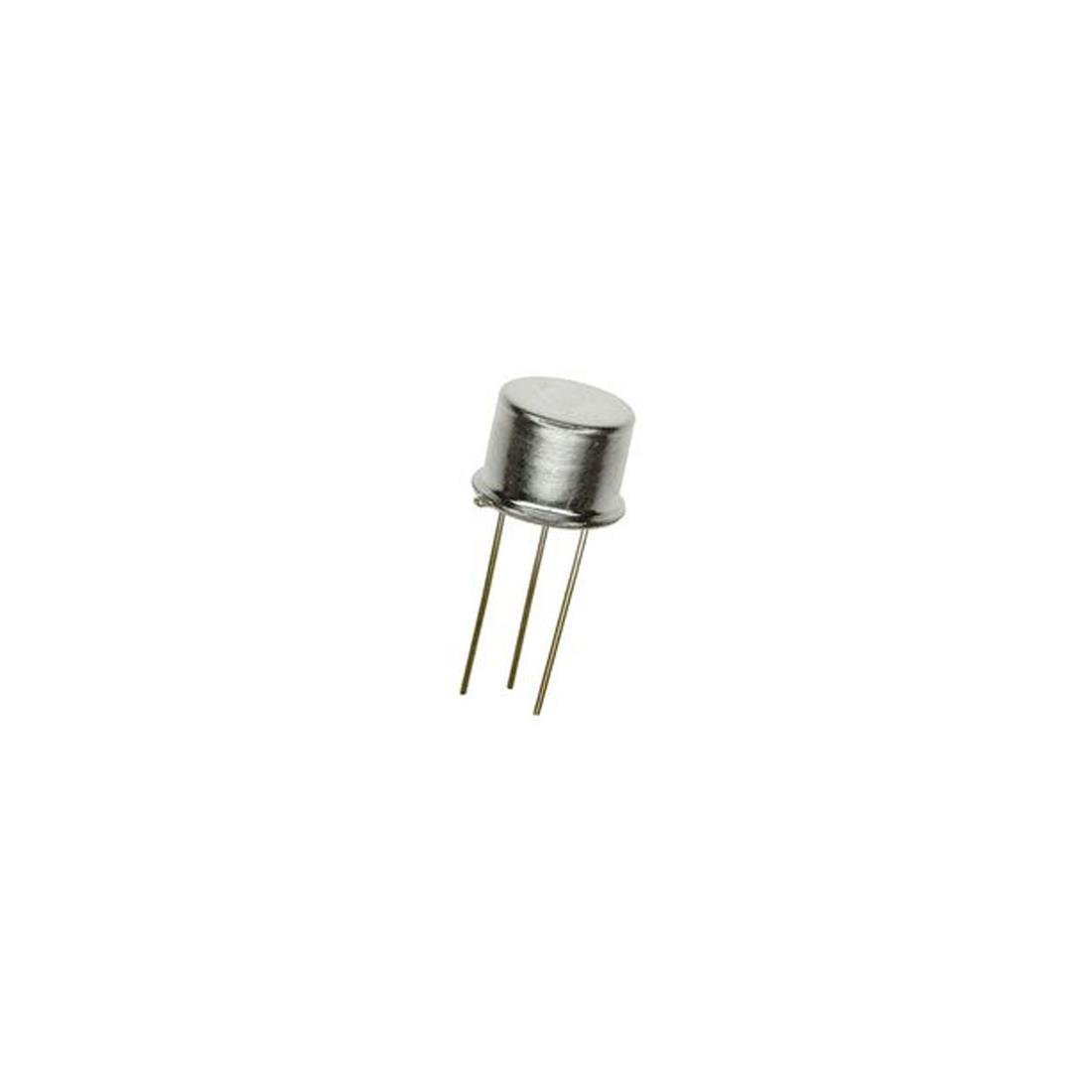

Encapsulado: TO-39 (TO-205AD, metal can de 3 pines)
Tensión colector-emisor máxima (Vceo): 75V
Tensión colector-base máxima (Vcbo): 100V
Tensión emisor-base máxima (Vebo): 5V
Corriente de colector máxima (Ic): 2A
Potencia de disipación máxima (Pc): 10W (Tc=25°C)
Resistencia térmica unión-caso (Rthjc): 17.5°C/W
Tensión de saturación colector-emisor (Vce(sat)): 700mV máx @ Ic=500mA, Ib=50mA
Ganancia de corriente (hFE): 30 a 130 @ Ic=500mA, Vce=4V
Frecuencia de transición (ft): 50MHz
Corriente de fuga colector-base (Icbo): 500nA máx @ Vcb=80V
Tiempo de encendido (ton): 100ns
Tiempo de apagado (toff): 1000ns
Temperatura de operación (Tj, Tstg): -65°C a +200°C
Aplicación principal: Amplificadores de audio de potencia media, circuitos de conmutación, reguladores de tensión, control de motores, etapas de salida en amplificadores
País de origen: US, CN, IN, MY, PH, KR, SG (varía según fabricante)
Peso unitario: 1.5g a 2.5g (aprox)
Notas importantes:
• El 2N5322 pertenece a una familia de transistores de potencia media que incluye también los modelos 2N5320 (NPN complementario), 2N5321 (NPN) y 2N5323 (PNP)
• El complementario NPN directo es el 2N5320, formando un par ideal para aplicaciones push-pull en amplificadores de audio
• Configuración de pines en TO-39: Pin 1 = Emisor (cerca de la pestaña de orientación), Pin 2 = Base, Pin 3 = Colector (la carcasa metálica está conectada internamente al colector)
• La potencia máxima de disipación es de 10W a 25°C de temperatura de case (Tc), requiriendo un disipador térmico adecuado para alcanzar este valor
• La versión libre de plomo (Pb-Free) y compatible con RoHS se identifica como 2N5322 PBFREE, disponible en distribuidores como DigiKey y LCSC
• Este transistor está diseñado para aplicaciones de amplificación de potencia media y conmutación, con una frecuencia de transición de 50MHz que lo hace adecuado para audio de alta fidelidad y aplicaciones de baja frecuencia
• Existen versiones calificadas para aplicaciones militares (JAN, JANTX) con especificaciones más estrictas de temperatura y confiabilidad
• Para aplicaciones que requieren mayor corriente, se puede considerar el 2N5323 (misma familia PNP) o alternativas modernas como TIP32C
• Estado del producto: Activo en Central Semiconductor, obsoleto en STMicroelectronics y ON Semiconductor según algunas referencias
• La corriente de fuga extremadamente baja (500nA) y el amplio rango de temperatura (-65°C a +200°C) lo hacen adecuado para entornos exigentes y aplicaciones industriales
