Fabricante: Continental Device India Limited (CDIL), Central Semiconductor, SavantIC, ISC
Categoría: Transistores bipolares (BJT) de potencia
Tipo de producto: Transistor NPN de potencia media
Subcategoría: Power Amplifier / Medium Speed Switching
Serie: 2N5294 / 2N5296 / 2N5298
Alias de parte: 2N5298
Tipo: Silicon NPN Epitaxial Planar
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole

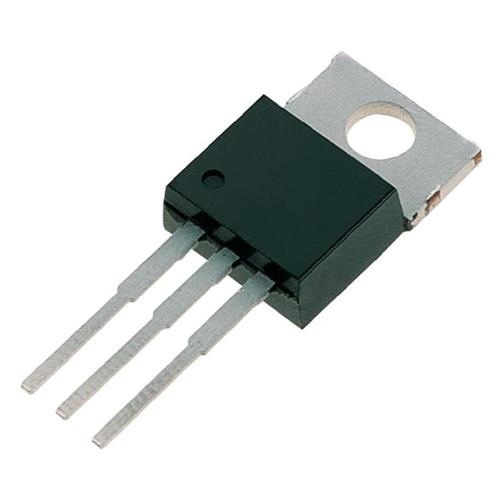

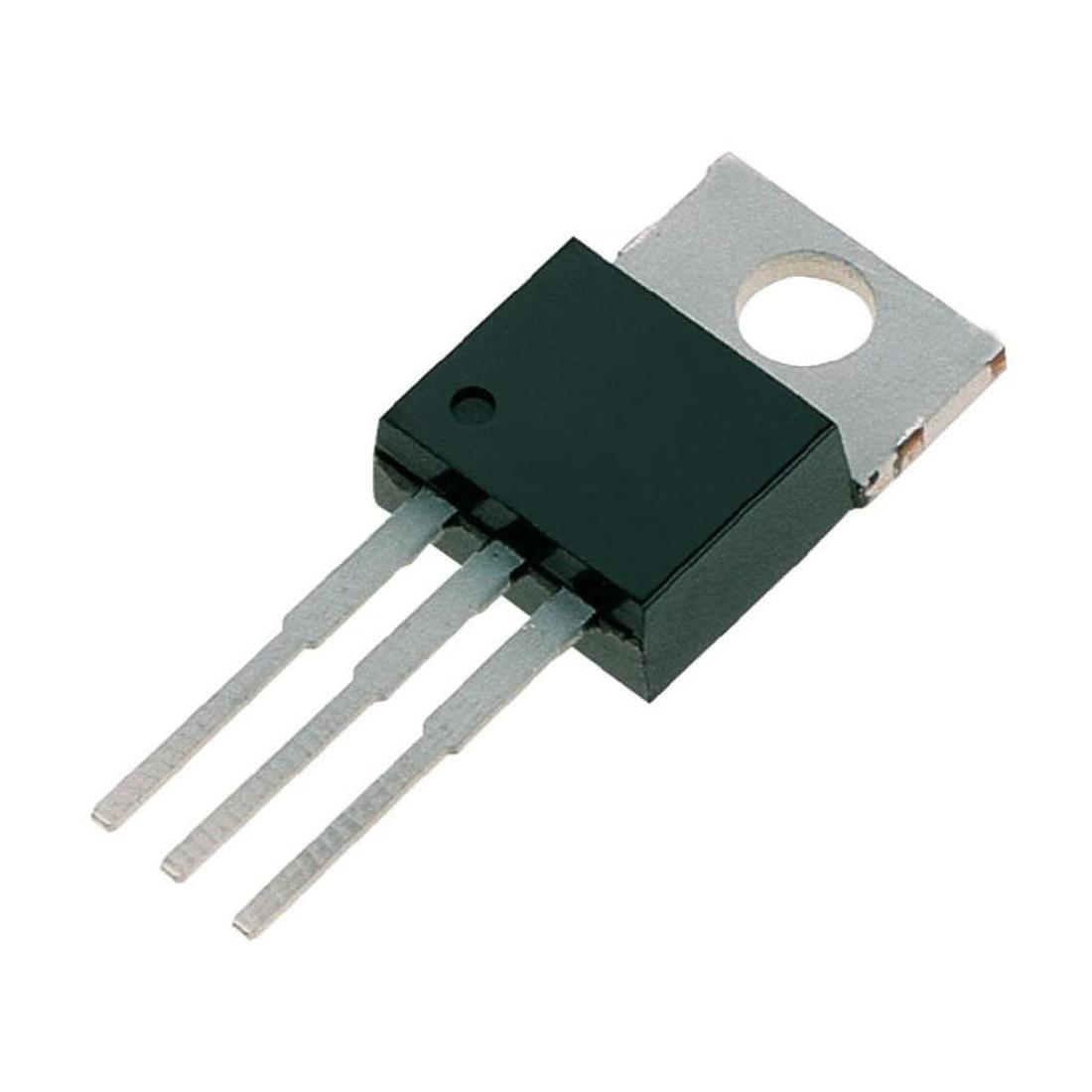

Encapsulado: TO-220 (TO-220AB, plástico de 3 pines)
Tensión colector-base máxima (Vcbo): 80V
Tensión colector-emisor máxima (Vceo): 60V
Tensión emisor-base máxima (Vebo): 5V
Corriente de colector máxima (Ic): 4A
Corriente de base máxima (Ib): 2A
Potencia de disipación máxima (Pc): 36W (Tc=25°C)
Resistencia térmica unión-caso (Rthjc): 3.47°C/W máx
Tensión de saturación colector-emisor (Vce(sat)): 1.0V máx @ Ic=1.5A, Ib=0.15A
Ganancia de corriente (hFE): 20 a 80 @ Ic=1A, Vce=4V
Frecuencia de transición (ft): 1MHz mín
Corriente de fuga colector (Icev): 0.5mA máx @ Vce=65V
Capacitancia de salida (Cob): No especificada
Temperatura de operación (Tj, Tstg): -65°C a +150°C
Aplicación principal: Amplificadores de potencia de audio, conmutación de velocidad media, etapas de salida de amplificadores, circuitos de regulación lineal, aplicaciones de potencia media
País de origen: IN (CDIL), US (Central Semiconductor), varía según fabricante
Peso unitario: 1.8g a 2.2g (aprox)
Notas importantes:
• El 2N5298 pertenece a una familia de transistores NPN de potencia media que incluye también los modelos 2N5294 (Vceo=70V) y 2N5296 (Vceo=40V)
• Configuración de pines en TO-220 (vista frontal con la pestaña metálica hacia arriba): Pin 1 = Base, Pin 2 = Colector, Pin 3 = Emisor (la pestaña metálica está conectada internamente al colector)
• La potencia máxima de disipación es de 36W a 25°C de temperatura de case (Tc), requiriendo un disipador térmico adecuado para alcanzar este valor
• Este transistor es ampliamente utilizado en amplificadores de audio de potencia media, siendo el complementario PNP recomendado el 2N6107
• El fabricante CDIL (Continental Device India Limited) indica en su datasheet que este dispositivo está diseñado para aplicaciones de amplificador de potencia y conmutación de velocidad media
• En aplicaciones de audio, los reemplazos modernos recomendados incluyen TIP41C, TIP35C y MJE3055T
• La frecuencia de transición es de 1MHz, lo que lo hace adecuado para aplicaciones de audio y conmutación de baja frecuencia
• Este componente no cumple con RoHS en todas sus versiones; se recomienda verificar la versión específica para aplicaciones que requieren cumplimiento ambiental
• El encapsulado TO-220 permite montaje con disipador mediante un único tornillo, con aislamiento térmico recomendado para aplicaciones de alta potencia
• La corriente de fuga colector-emisor es extremadamente baja (0.5mA máx), lo que contribuye a la estabilidad en aplicaciones lineales
