Fabricante: Nexperia, onsemi, STMicroelectronics, Infineon, múltiples fabricantes
Categoría: Transistores bipolares (BJT)
Tipo de producto: Transistor NPN de propósito general y conmutación
Subcategoría: Small Signal Surface Mount Transistor
Serie: -
Alias de parte: MMBT3904,215 (Nexperia), MMBT3904LT1G (onsemi), MMBT3904LT3G
Tipo: Silicon NPN Epitaxial Planar
Configuración: Single
Tecnología: Silicio
Montaje: SMD (Surface Mount Device)

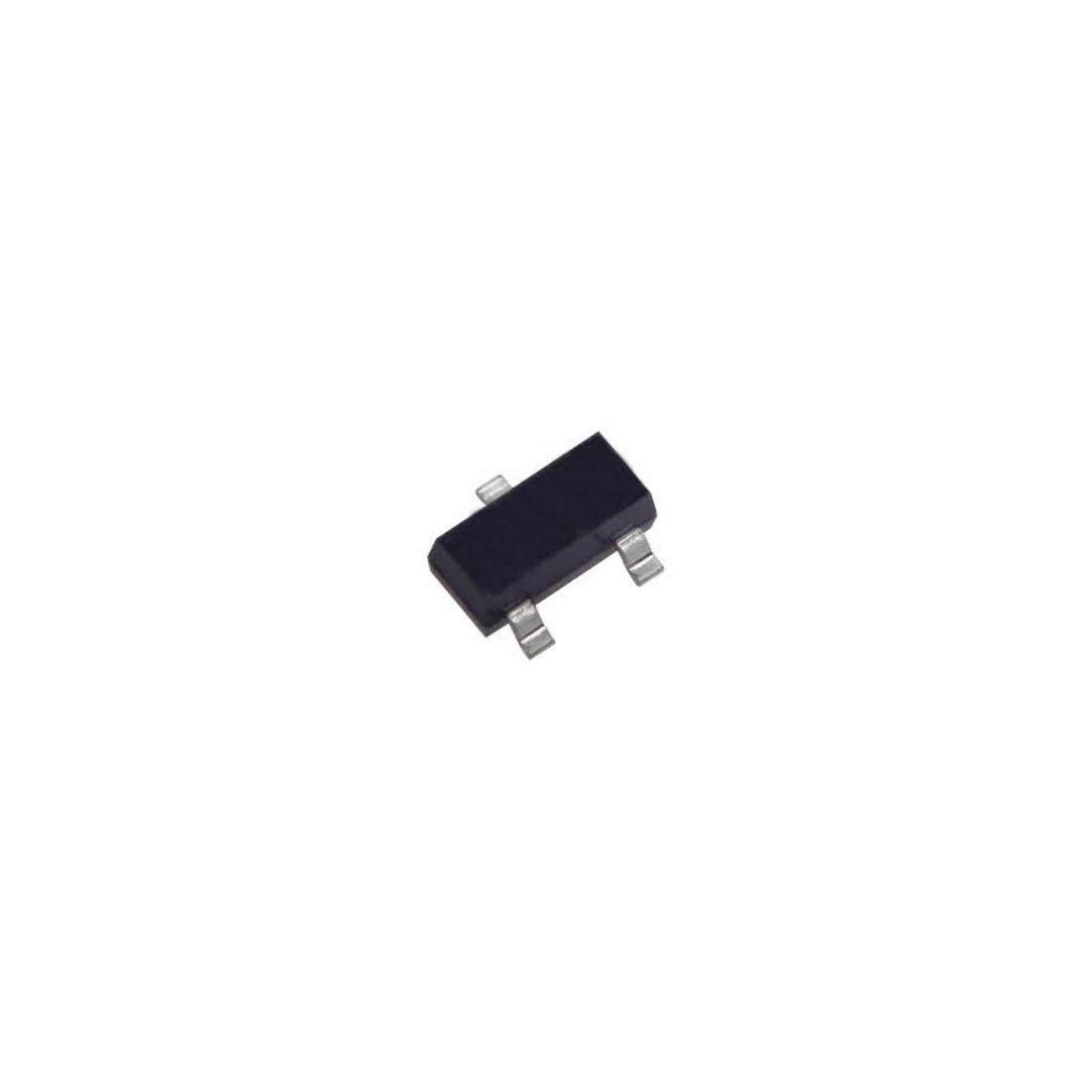

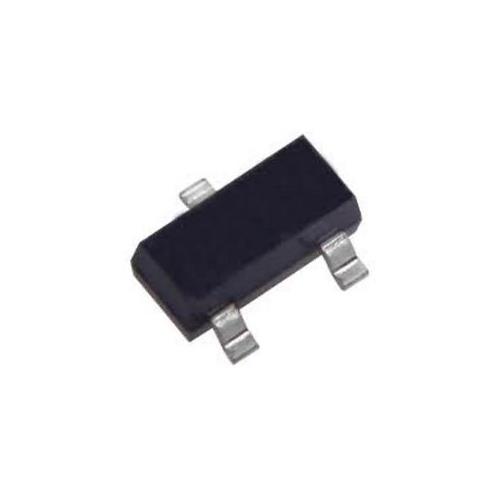

Encapsulado: SOT-23 (TO-236AB, plástico de 3 pines)
Tensión colector-emisor máxima (Vceo): 40V
Tensión colector-base máxima (Vcbo): 60V
Tensión emisor-base máxima (Vebo): 6V
Corriente de colector máxima (Ic): 200mA
Corriente de colector pico (Icm): 900mA (pulso)
Potencia de disipación máxima (Pd): 225mW (FR5), 300mW (Alumina), 250mW (estándar)
Resistencia térmica unión-ambiente (Rthja): 417°C/W a 556°C/W según montaje
Tensión de saturación colector-emisor (Vce(sat)): 300mV máx @ Ic=50mA, Ib=5mA
Ganancia de corriente (hFE): 100 a 300 @ Ic=10mA, Vce=1V
Frecuencia de transición (ft): 300MHz
Capacitancia de entrada (Cibo): 8pF máx @ Veb=0.5V
Capacitancia de salida (Cobo): 4pF máx @ Vcb=5V
Corriente de fuga colector-base (Icbo): 50nA máx @ Vcb=30V
Tiempo de retardo (td): 35ns
Tiempo de subida (tr): 35ns
Tiempo de almacenamiento (ts): 200ns
Tiempo de caída (tf): 50ns
Figura de ruido (NF): 5.0dB @ f=1kHz
Temperatura de operación (Tj, Tstg): -65°C a +150°C
Aplicación principal: Amplificadores de señal pequeña, conmutación de baja potencia, driver de relés y LEDs, niveladores lógicos, amplificadores de audio, control de motores, preamplificadores RF, aplicaciones de propósito general en montaje superficial
País de origen: US (onsemi), CN, MY, PH, NL (Nexperia) (varía según fabricante)
Peso unitario: 0.008g (aprox)
Notas importantes:
• El MMBT3904 es la versión en montaje superficial (SMD, encapsulado SOT-23) del popular transistor de propósito general 2N3904 (TO-92), compartiendo características eléctricas muy similares
• Configuración de pines en SOT-23 (vista superior): Pin 1 = Emisor, Pin 2 = Base, Pin 3 = Colector
• El complementario PNP directo es el MMBT3906, formando un par ideal para amplificadores push-pull, niveladores lógicos y circuitos de conmutación
• Versiones y sufijos comunes:
• MMBT3904,215 - Nomenclatura de Nexperia (el código 215 indica embalaje en cinta y carrete)
• MMBT3904LT1G - Versión de onsemi con sufijo "G" indicando libre de plomo
• SMMBT3904 - Versión calificada para automoción (AEC-Q101) de onsemi
• MMBT3904LT3G - Otra variante de embalaje de onsemi
• Consideraciones de potencia: La potencia máxima de disipación varía dependiendo del sustrato de montaje:
• 225mW en FR-5 (PCB estándar)
• 300mW en sustrato de alúmina (mejor disipación)
• Estado del producto: Activo y ampliamente disponible en todos los fabricantes principales (onsemi, Nexperia, STMicroelectronics, Infineon, Diodes Inc.)
• Aplicaciones típicas:
• Amplificadores de señal pequeña y audio de bajo ruido
• Conmutación de baja potencia (relés, LEDs, pequeños motores)
• Niveladores lógicos (level shifters) entre microcontroladores de diferentes tensiones (3.3V/5V)
• Preamplificadores de RF y VHF
• Etapas de driver en circuitos de propósito general
• Proyectos de prototipado con montaje superficial (SMD)
• Ventajas del encapsulado SOT-23:
• Tamaño compacto para aplicaciones donde el espacio es crítico
• Adecuado para montaje automatizado en PCB
• Buena disipación térmica para componentes de pequeña señal
• Ampliamente utilizado en electrónica de consumo, telefonía y dispositivos portátiles
• Precaución: Aunque soporta 200mA continuos, para aplicaciones que requieran mayor corriente se recomienda el MMBT2222A (600mA) dentro del mismo encapsulado SOT-23
• El dispositivo es compatible con RoHS y libre de plomo (Pb-Free) en sus versiones actuales con sufijo "G"
