Fabricante: Múltiple (New Jersey Semi, Semelab, Continental Device)
Categoría: Transistores bipolares (BJT)
Tipo de producto: Transistor de pequeña señal para conmutación y amplificación
Subcategoría: Complementario de silicio para drivers de AF (Audiofrecuencia)
Serie: BC440/BC460
Alias de parte: BC460-4, BC460-5, BC460-6
Descripción: Transistor PNP de silicio para conmutación y amplificación de hasta 1A
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole (THT)

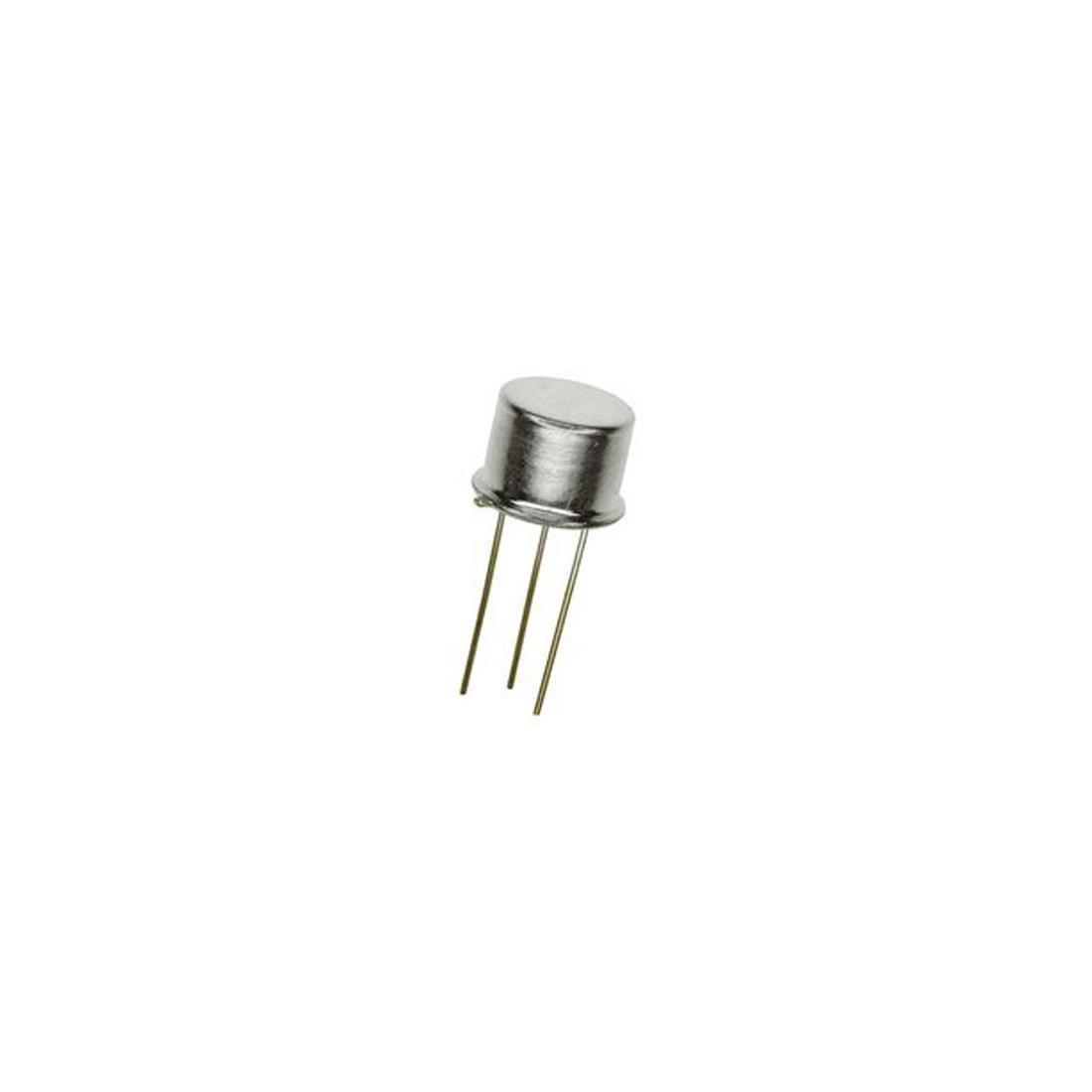

Encapsulado: TO-39 (TO-205AD)
Tensión colector-emisor máxima (Vceo): -40V
Tensión colector-base máxima (Vcbo): -50V
Tensión emisor-base máxima (Vebo): -5V
Corriente de colector máxima (Ic): -1A (continua)
Corriente de colector pico (Icm): -2A
Potencia de disipación máxima (Pc): 10W a 1W según fuente
Tensión de saturación colector-emisor (Vce(sat)): 1.5V máx @ Ic=1A, Ib=100mA
Ganancia de corriente (hFE): 40 a 250 (según clasificación)
Frecuencia de transición (ft): 50MHz
Contenido de plomo (Lead): Sí (no libre de plomo)
Cumplimiento RoHS: No (no compatible)
Temperatura de operación (Tj, Tstg): -55°C a +200°C
Aplicación principal: Etapas driver y de salida en amplificadores de baja frecuencia, conmutación de propósito general
País de origen: US (diseño)
Peso unitario: 1.0g (aprox)
Clasificación por ganancia (hFE):
• BC460-4: hFE = 40 a 70
• BC460-5: hFE = 60 a 130
• BC460-6: hFE = 115 a 250
Notas importantes:
• El BC460 es un transistor PNP de silicio diseñado para aplicaciones de amplificación de audiofrecuencia (AF) y conmutación de hasta 1A, siendo la contraparte complementaria del NPN BC440 . Fue fabricado principalmente por New Jersey Semiconductor, Semelab y CDIL.
• El encapsulado TO-39 es metálico y hermético, adecuado para aplicaciones que requieren robustez mecánica y estabilidad térmica . La configuración de pines estándar es: Pin 1 = Emisor, Pin 2 = Base, Pin 3 = Colector.
• La versión SMD más cercana a este dispositivo son los transistores 2SA1518, 2SA1519, 2SA1520 y 2SA1521 (en encapsulados SOT-23) . Sin embargo, estos manejan menor potencia.
• Este componente fue popular en circuitos de audio y conmutación de las décadas de 1980 y 1990. Actualmente se considera obsoleto (end of life) por la mayoría de fabricantes originales, aunque se puede encontrar stock remanente.
• La potencia de disipación máxima aparece en dos valores según la fuente: 10W para la versión TO-39 con disipador adecuado , y 1W para montaje estándar sin disipador adicional . Se recomienda utilizar un disipador si se opera cerca de los límites máximos.
• Actualmente, reemplazos modernos como los transistores TO-220 (BD140, TIP32C) pueden utilizarse para aplicaciones que requieren mayor disipación, aunque con diferente footprint físico.
• Si el diseño lo permite, se puede reemplazar por el 2N4036, 2N5323 o BC161, que son más fáciles de encontrar en el mercado actual.
