Fabricante: Infineon Technologies (originalmente International Rectifier)
Categoría: Transistores de efecto de campo (FET)
Tipo de producto: MOSFET de potencia N-Channel
Subcategoría: HEXFET® Power MOSFET
Serie: HEXFET®
Alias de parte: IRLZ44NSTRLPBF
Descripción: Logic-Level Gate Drive MOSFET
Configuración: Single N-Channel
Tecnología: MOSFET (Metal Oxide)
Montaje: SMD (Surface Mount)

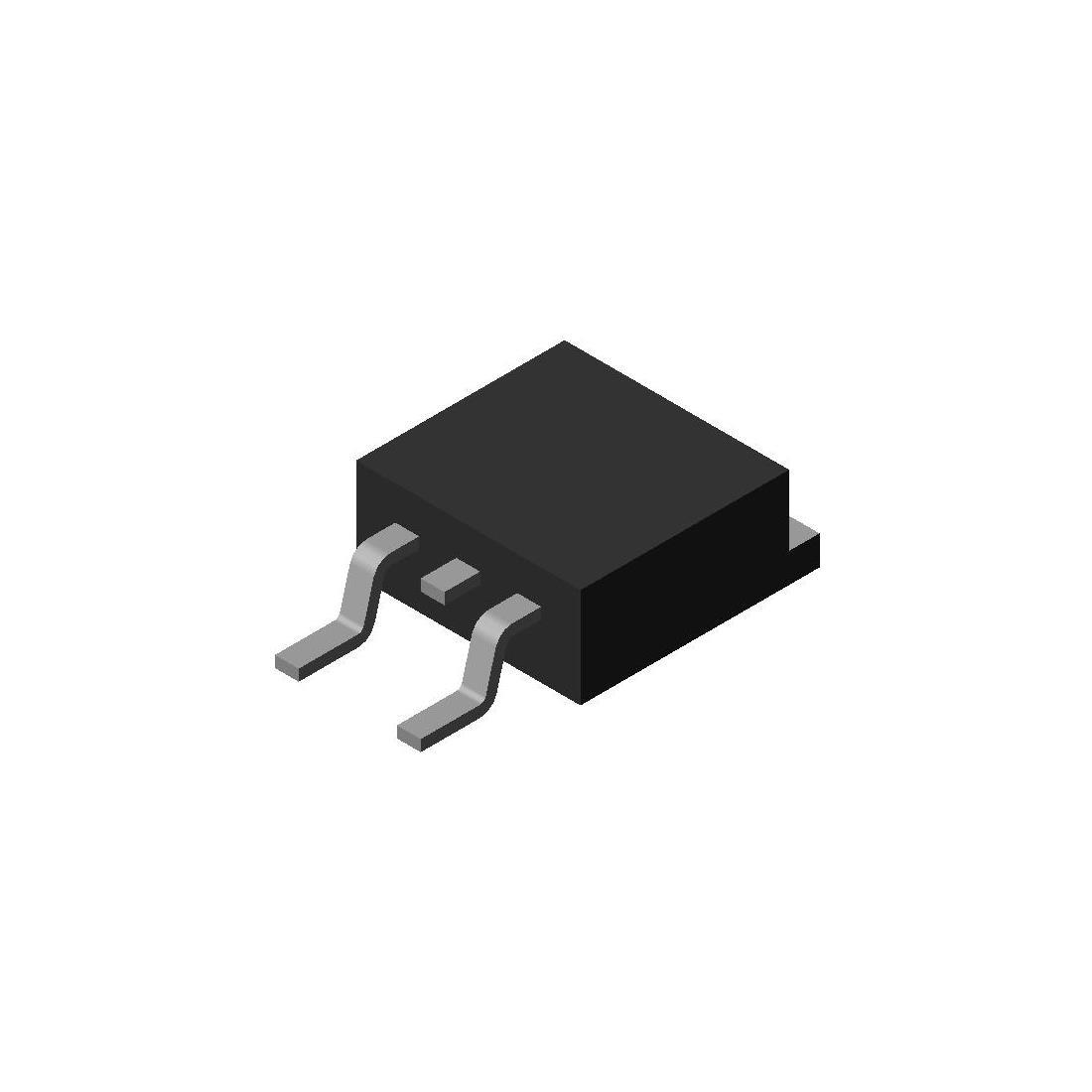

Encapsulado: D2PAK (TO-263-3, TO-263AB)
Tensión drenador-fuente máxima (Vdss): 55V
Corriente de drenador continua máxima (Id): 47A (Tc=25°C)
Resistencia drenador-fuente en conducción (Rds(on)): 22mΩ máx @ Vgs=10V, Id=25A
Tensión umbral puerta-fuente (Vgs(th)): 2V máx @ Id=250µA
Tensión puerta-fuente máxima (Vgs): ±16V
Potencia de disipación máxima (Pd): 110W (Tc=25°C), 3.8W (Ta=25°C)
Capacitancia de entrada (Ciss): 1700pF @ Vds=25V
Carga de puerta total (Qg): 48nC @ Vgs=5V
Capacitancia de transferencia inversa (Crss): 150pF
Tiempo de subida (tr): 84ns
Tiempo de caída (tf): 15ns
Tiempo de retardo encendido (td(on)): 11ns
Tiempo de retardo apagado (td(off)): 26ns
Temperatura de operación (Tj, Tstg): -55°C a +175°C
Aplicación principal: Fuentes de alimentación conmutadas, convertidores DC-DC, drivers de motores, control de carga en automoción, aplicaciones de alta corriente
País de origen: MY (Malasia), CN (China)
Peso unitario: 1.0g (aprox)
Notas importantes:
• El sufijo "PBF" garantiza que el componente es libre de plomo (Pb-Free) y compatible con RoHS .
• El prefijo "STRL" en la nomenclatura indica que el componente se suministra en embalaje de cinta y carrete (Tape & Reel), diseñado para montaje automatizado en sistemas de pick-and-place.
• Este componente es idéntico en especificaciones eléctricas al IRLZ44N, pero se diferencia en el encapsulado (D2PAK para montaje superficial frente a TO-220 para orificio pasante).
• No debe confundirse con el IRFZ44NSTRLPBF. Aunque son pin-compatibles, la diferencia clave es que el IRLZ44NSTRLPBF soporta niveles lógicos de puerta (4V/5V), mientras que el IRFZ44NSTRLPBF requiere una mayor tensión de accionamiento (10V) para un rendimiento óptimo.
• El encapsulado D2PAK (TO-263) tiene una pestaña metálica de disipación que debe estar conectada al drenador. Para una correcta disipación térmica, se recomienda soldar esta pestaña a la PCB.
• El fabricante ha extendido la vida útil en almacén de este producto de 3 a 5 años para las versiones SMD y sin plomo, a partir de enero de 2026.
• Estado del producto: Activo (Active) . Los plazos de entrega estándar (lead time) son de aproximadamente 16 semanas.
