Fabricante: Infineon Technologies (originalmente International Rectifier)
Categoría: Transistores de efecto de campo (FET)
Tipo de producto: MOSFET de potencia N-Channel
Subcategoría: HEXFET® Power MOSFET
Serie: HEXFET®
Alias de parte: IRLZ44N, IRLZ44NPBF-ND
Descripción: Fifth Generation HEXFET Power MOSFET with Logic-Level Gate Drive
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole

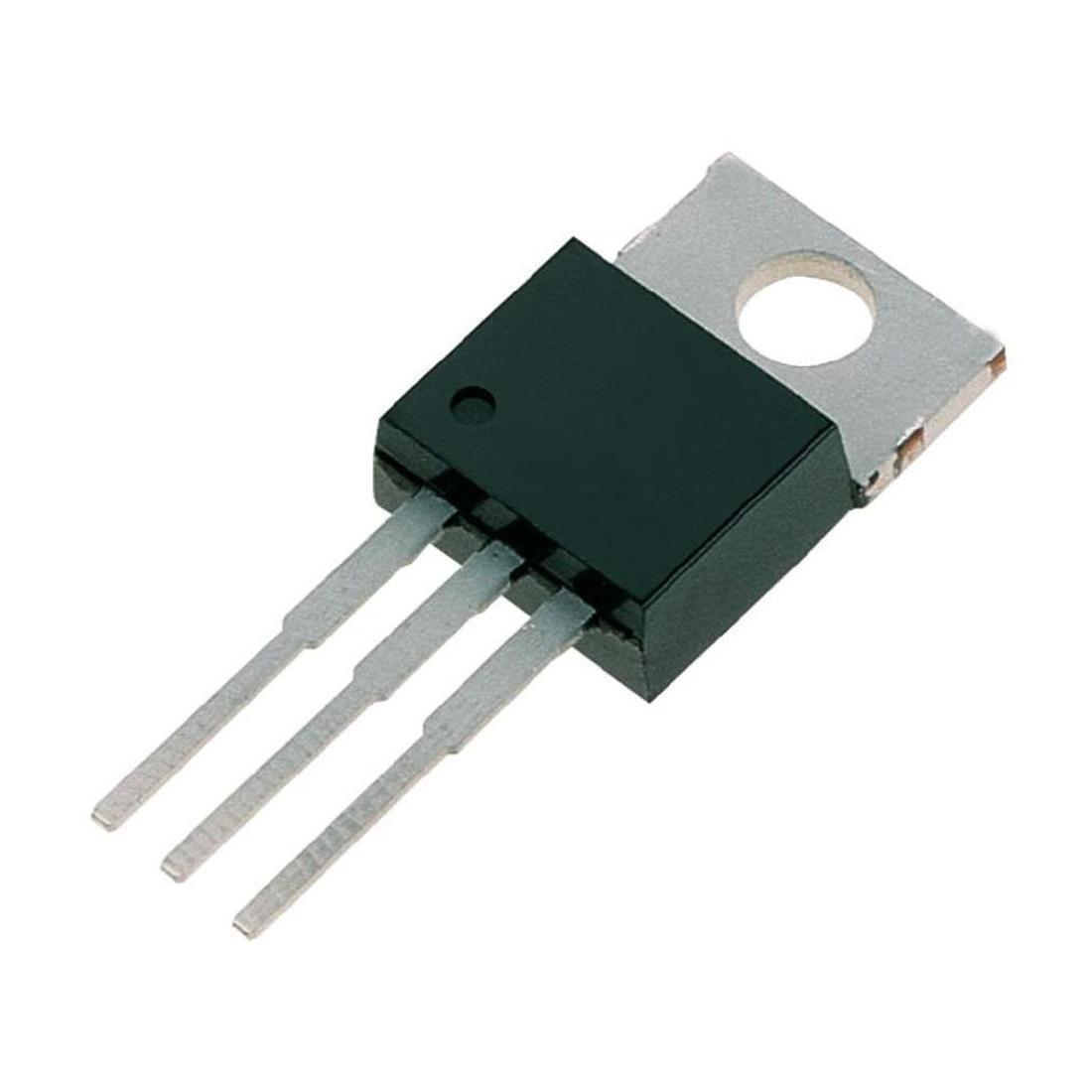

Encapsulado: TO-220AB
Tensión drenador-fuente máxima (Vdss): 55V
Corriente de drenador continua máxima (Id): 47A
Resistencia drenador-fuente en conducción (Rds(on)): 22mΩ máx @ Vgs=10V, Id=25A
Tensión umbral puerta-fuente (Vgs(th)): 2V máx @ Id=250µA
Tensión puerta-fuente máxima (Vgs): ±16V
Potencia de disipación máxima (Pd): 110W (Tc=25°C) / 3.8W (Ta=25°C)
Capacitancia de entrada (Ciss): 1700pF @ Vds=25V
Carga de puerta total (Qg): 48nC @ Vgs=5V
Tiempo de subida (tr): 84ns
Tiempo de caída (tf): 15ns
Temperatura de operación (Tj, Tstg): -55°C a +175°C
Aplicación principal: Conmutación de baja tensión y alta corriente, fuentes de alimentación conmutadas, convertidores DC-DC, drivers de motores
País de origen: MY (Malasia), CN (China)
Peso unitario: 2.0g a 2.2g (aprox)
Notas importantes:
• El sufijo "PBF" indica que el componente es libre de plomo (Pb-Free) y compatible con RoHS.
• La principal característica del IRLZ44NPBF es su nivel lógico de accionamiento (Logic-Level Gate Drive), lo que significa que puede ser controlado directamente con tensiones lógicas de 5V, a diferencia del IRFZ44N que requiere al menos 7-10V para abrir completamente.
• Configuración de pines en TO-220 (vista frontal con la pestaña hacia arriba): Pin 1 = Puerta (Gate), Pin 2 = Drenador (Drain), Pin 3 = Fuente (Source).
• Este MOSFET es ideal para aplicaciones controladas directamente por microcontroladores (5V) sin necesidad de drivers adicionales.
• El VBM1638 de VBsemi es un equivalente chino que supera ligeramente las especificaciones originales (60V, 50A, 24mΩ).
• No debe confundirse con el IRLIZ44NPBF, que es un componente diferente (TO-220 Full-Pak aislado, 30A, 45W).
• Estado del producto: Activo (Active), con un tiempo de entrega estándar de 35 semanas según distribuidores.
