Fabricante: onsemi
Categoría: Transistores bipolares (BJT) de potencia
Tipo de producto: Transistor PNP de potencia para conmutación y amplificación
Subcategoría: Power Complementary Transistor
Serie: MJxxxx
Alias de parte: MJ2955G
Descripción: Silicon PNP Bipolar Complementary Power Transistor
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole

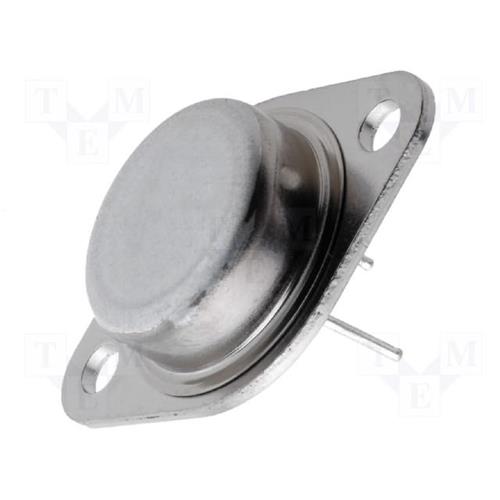

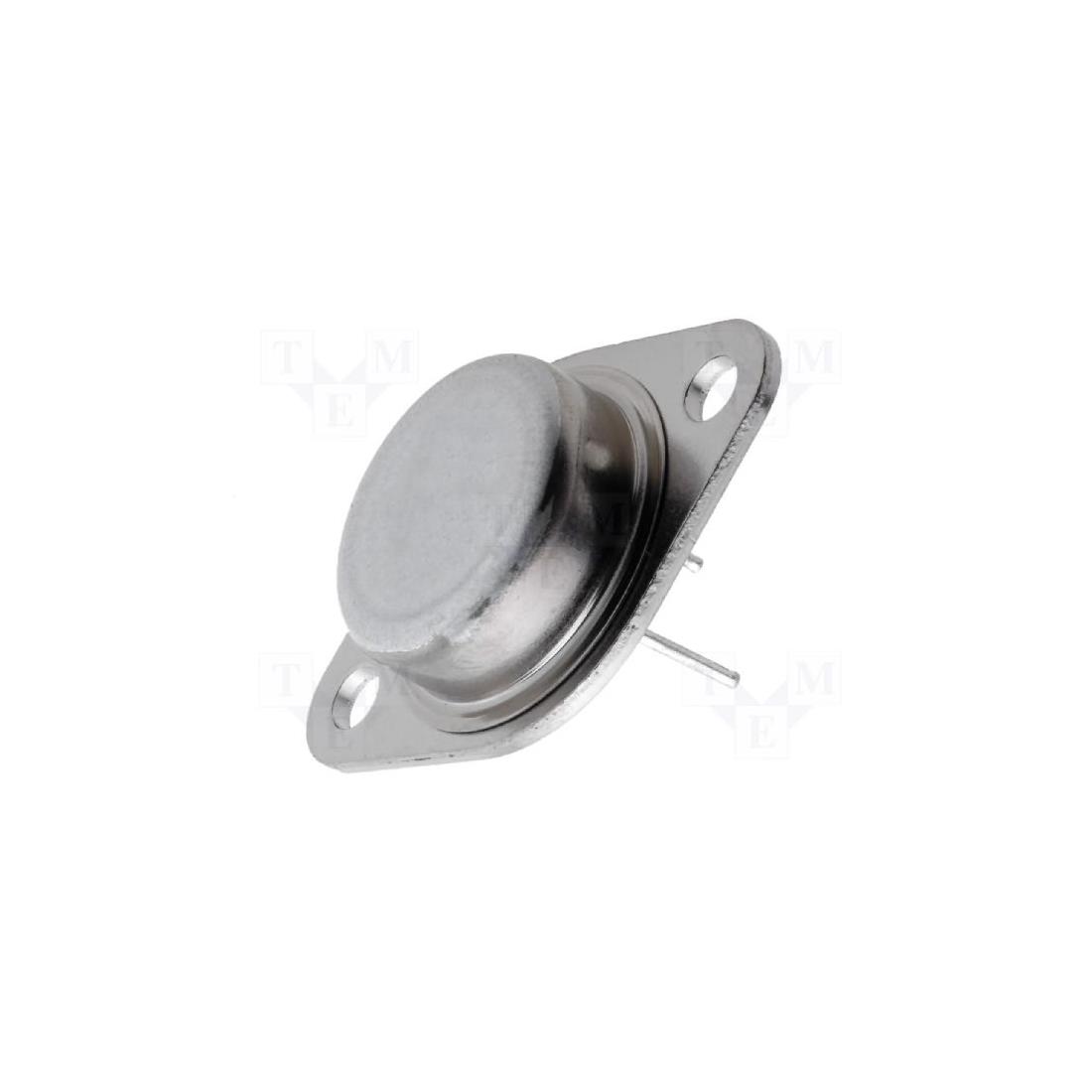

Encapsulado: TO-204AA (TO-3)
Conexión de la carcasa: Colector
Número de pines: 2
Tensión colector-emisor máxima (Vceo): -60V
Tensión colector-base máxima (Vcbo): -100V
Tensión emisor-base máxima (Vebo): -7V
Corriente de colector máxima (Ic): -15A
Potencia de disipación máxima (Pc): 115W
Tensión de saturación colector-emisor (Vce(sat)): 1.1V máx @ Ic=4A
Ganancia de corriente mínima (hFE): 20 @ Ic=4A, Vce=4V
Frecuencia de transición (ft): 2.5MHz
Corriente de fuga colector-base (Icbo): No especificada
Temperatura de operación (Tj, Tstg): -65°C a +200°C
Aplicación principal: Etapas de salida en amplificadores de audio de potencia, reguladores de tensión serie, aplicaciones de conmutación general
País de origen: US (onsemi)
Peso unitario: 4.5g
Dimensiones (LxAnxAl): 39.37mm x 8.51mm x 26.67mm
Cumplimiento RoHS: Sí (Lead Free)
Notas importantes:
• El MJ2955G es la versión libre de plomo (Pb-Free) y compatible con RoHS del transistor PNP MJ2955 original.
• El encapsulado TO-3 es metálico con dos pines: Pin 1 = Base, Pin 2 = Emisor, Carcasa = Colector.
• La potencia máxima de disipación de 115W se alcanza a 25°C de temperatura de case, requiriendo un disipador térmico adecuado.
• El complementario NPN directo es el 2N3055G, formando un par complementario muy popular en amplificadores de audio de potencia.
• El dispositivo cuenta con un área de operación segura (SOA) excelente.
• El MJ2955 original (sin la G) es idéntico en características eléctricas pero sin certificación RoHS.
• Estado del producto: Activo (Production), con tiempo de entrega estándar de 8 a 9 semanas.
• No debe confundirse con el MJF2955G, que es el mismo transistor pero en encapsulado TO-220F aislado (75W, 10A, TO-220FP).
