Fabricante: Inchange Semiconductor (ISC), SPTECH, Quanzhou Jinmei (JMnic), Wing Shing
Categoría: Transistores bipolares (BJT) de potencia
Tipo de producto: Transistor PNP para conmutación de alta corriente
Subcategoría: High Current Switching / Power Amplifier
Serie: -
Alias de parte: 2SA1307Y (hFE 120-240), 2SA1307O (hFE 70-140)
Tipo: Silicon PNP Epitaxial Planar
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole

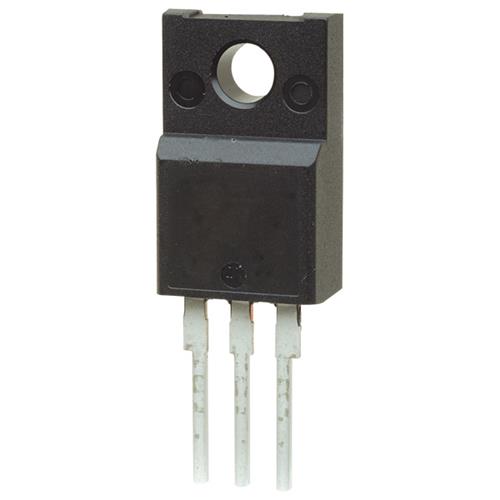

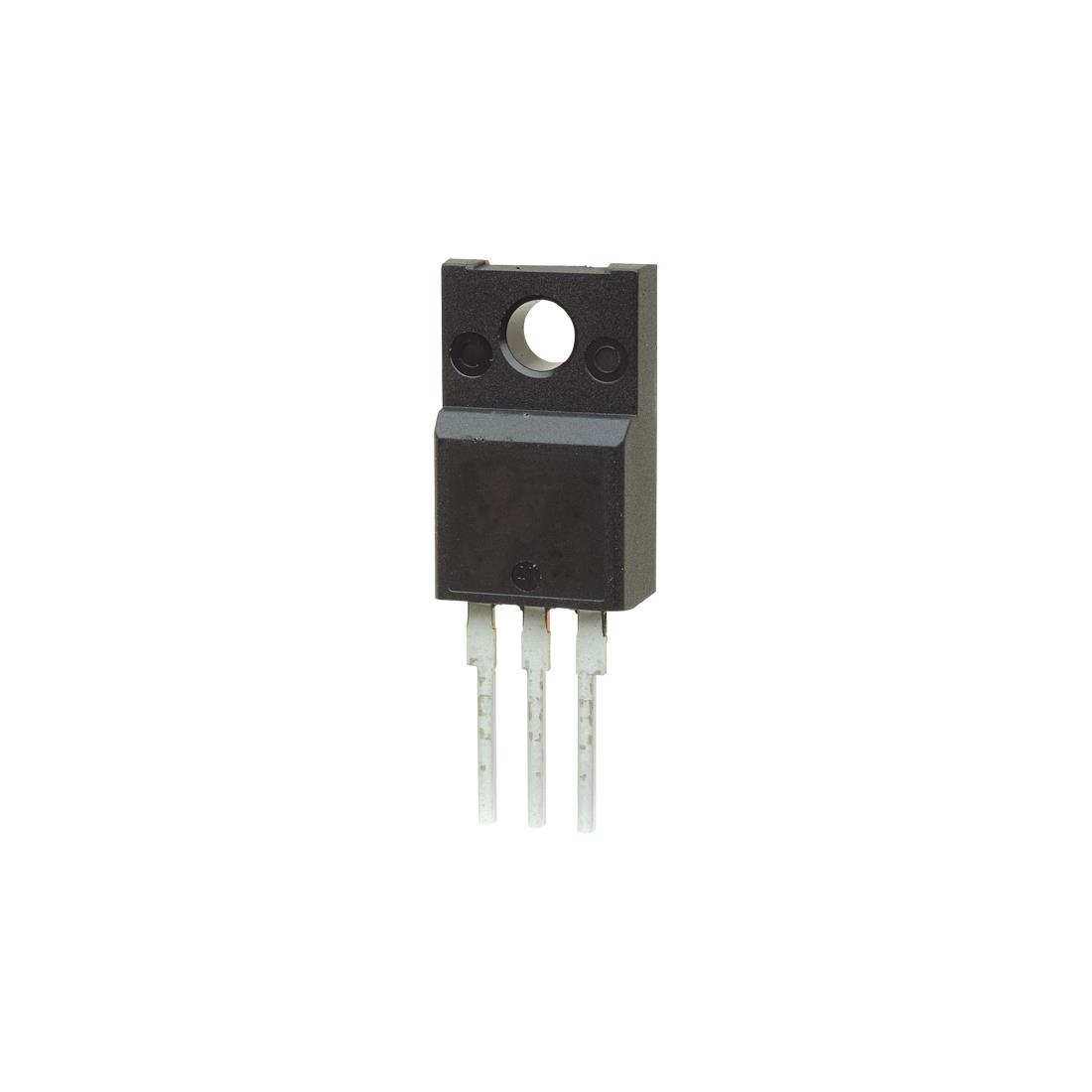

Encapsulado: TO-220F (TO-220Fa, Full Pack aislado)
Tensión colector-emisor máxima (Vceo): -50V
Tensión colector-base máxima (Vcbo): -60V
Tensión emisor-base máxima (Vebo): -5V
Corriente de colector máxima (Ic): -5A
Corriente de base máxima (Ib): -1A
Potencia de disipación máxima (Pc): 20W
Tensión de saturación colector-emisor (Vce(sat)): 0.4V máx @ Ic=-3A
Ganancia de corriente (hFE): 70 a 240 @ Ic=-1A, Vce=-4V
Frecuencia de transición (ft): 60MHz
Capacitancia de salida (Cob): 170pF @ Vcb=-10V
Corriente de fuga colector-base (Icbo): 1µA máx @ Vcb=-50V
Temperatura de operación (Tj, Tstg): -55°C a +150°C
Aplicación principal: Conmutación de alta corriente, amplificadores de potencia, reguladores de conmutación, control de motores AC-DC, reguladores de alternador
País de origen: CN (Inchange, Jinmei, SPTECH), JP (Toshiba)
Peso unitario: 2.0g (aprox)
Clasificación por ganancia (hFE):
• 2SA1307-O: hFE = 70 a 140
• 2SA1307-Y: hFE = 120 a 240
Notas importantes:
• El 2SA1307 está diseñado principalmente para aplicaciones de conmutación de alta corriente, destacando por su baja tensión de saturación (0.4V típico) y alta velocidad de conmutación.
• El complementario NPN directo es el 2SC3299, diseñado para las mismas aplicaciones de conmutación.
• Configuración de pines en TO-220Fa (vista frontal con la pestaña hacia arriba): Pin 1 = Emisor, Pin 2 = Colector, Pin 3 = Base.
• El encapsulado TO-220F es totalmente aislado (Full Pack), eliminando la necesidad de aislante térmico adicional entre el componente y el disipador.
• Este transistor admite múltiples equivalentes como 2SA1012, BD244C, D45H11, 2SB633, 2SB1016, TIP42C, entre otros.
• La potencia máxima de disipación de 20W se alcanza a 25°C de temperatura de case, requiriendo un disipador térmico adecuado.
• Estado del producto: Activo, disponible en múltiples fabricantes asiáticos (Inchange, SPTECH, Jinmei) como stock actual, aunque la versión original de Toshiba está discontinuada.
• Frecuencia de transición de 60MHz, adecuada para aplicaciones de conmutación y amplificación de baja frecuencia.
