Fabricante: Toshiba Semiconductor, Secos, ON Semiconductor
Categoría: Transistores bipolares (BJT)
Tipo de producto: Transistor PNP de potencia media para amplificación y conmutación
Subcategoría: Power Amplifier / Switching Transistor
Serie: -
Alias de parte: A1020 (marcado), 2SA1020-O (hFE 70-140), 2SA1020-Y (hFE 120-240)
Tipo: Silicon PNP Epitaxial Planar
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole

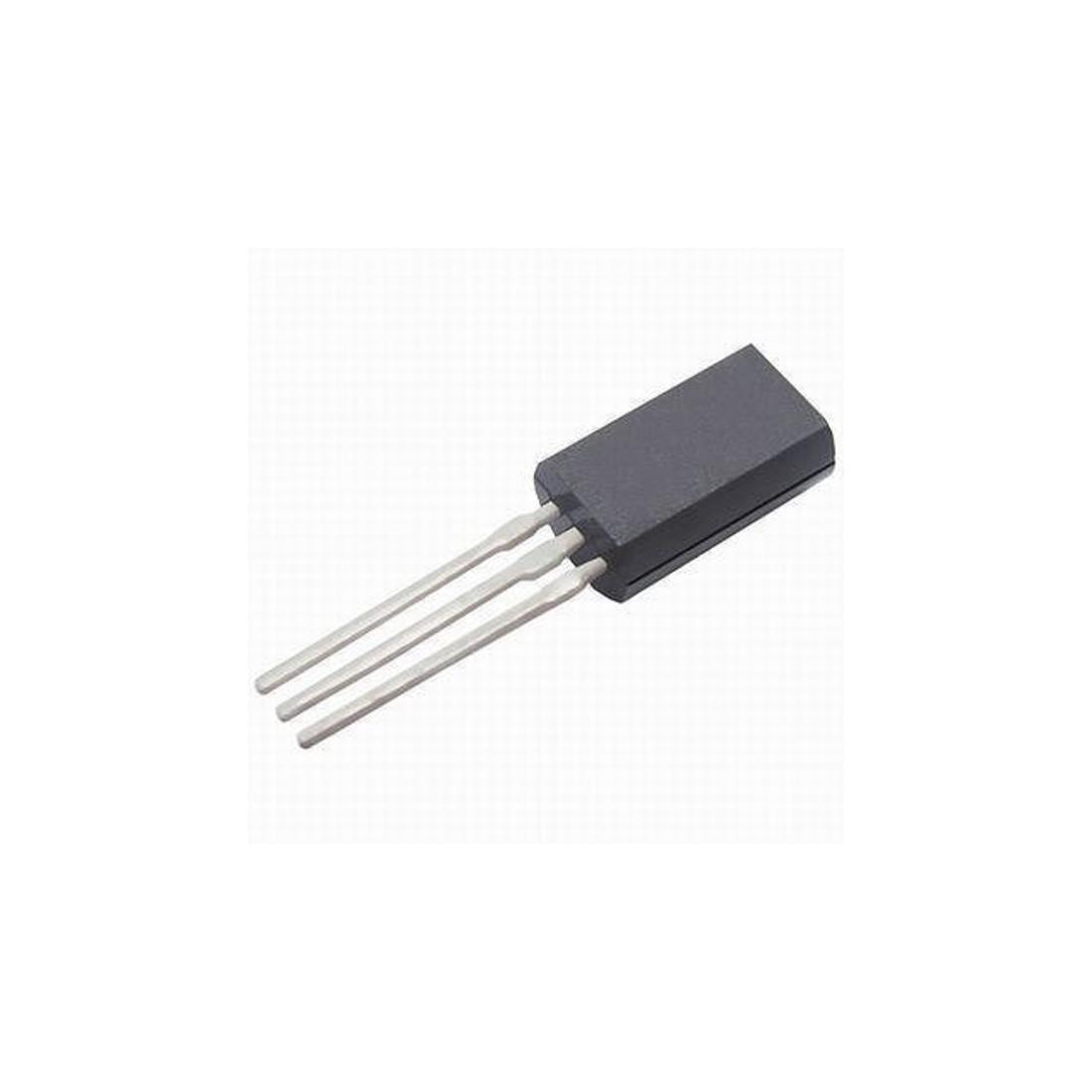

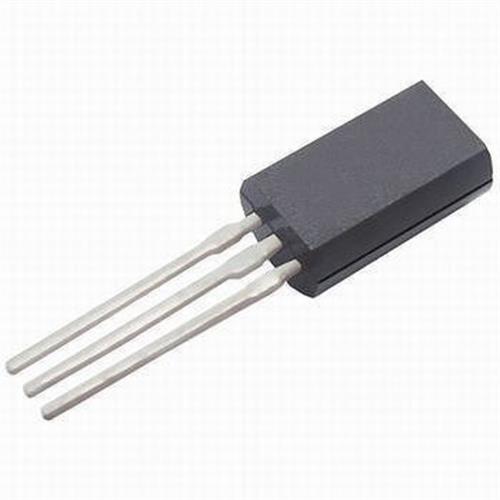

Encapsulado: TO-92MOD (TO-226AA, TO-92 con mayor capacidad de disipación, 1W)
Tensión colector-emisor máxima (Vceo): -50V
Tensión colector-base máxima (Vcbo): -50V
Tensión emisor-base máxima (Vebo): -5V
Corriente de colector máxima (Ic): -2A
Potencia de disipación máxima (Pc): 900mW (Tc=25°C)
Resistencia térmica unión-ambiente (Rthja): No especificada
Tensión de saturación colector-emisor (Vce(sat)): -0.5V máx @ Ic=-1A, Ib=-50mA
Ganancia de corriente (hFE): 70 a 240 según clasificación @ Ic=-500mA, Vce=-2V
Frecuencia de transición (ft): 100MHz
Capacitancia de salida (Cob): No especificada
Corriente de fuga colector-base (Icbo): -1µA máx @ Vcb=-50V
Tiempo de almacenamiento (tstg): 1.0µs típico
Temperatura de operación (Tj, Tstg): -55°C a +150°C
Aplicación principal: Amplificadores de potencia de audio, conmutación de potencia media, etapas driver, reguladores de tensión, fuentes de alimentación, aplicaciones de propósito general
País de origen: JP (Toshiba), CN (Secos), varía según fabricante
Peso unitario: 0.3g (aprox)
Clasificación por ganancia (hFE):
• 2SA1020-O: hFE = 70 a 140
• 2SA1020-Y: hFE = 120 a 240
Marcado en el encapsulado:
• El marcado suele aparecer como "A1020", "A1020Y" o "A1020O" (sin el prefijo "2S")
Notas importantes:
• El 2SA1020 es un transistor PNP de potencia media que destaca por su capacidad de manejar hasta 2A de corriente en un encapsulado TO-92MOD, gracias a su construcción optimizada para mayor disipación (900mW)
• El complementario NPN directo es el 2SC2655, formando un par ideal para amplificadores push-pull y circuitos de potencia media
• Configuración de pines en TO-92MOD: Pin 1 = Emisor, Pin 2 = Colector, Pin 3 = Base
• TO-92MOD: Se trata de una variante del TO-92 con mayor capacidad de disipación (hasta 900mW) y construcción más robusta, ideal para corrientes de hasta 2A
• Características destacadas:
• Baja tensión de saturación: Vce(sat) = -0.5V máx a 1A, lo que reduce pérdidas en conmutación
• Alta velocidad de conmutación: tiempo de almacenamiento típico de 1.0µs
• Frecuencia de transición de 100MHz, adecuada para audio de alta fidelidad
• Estado del producto: Obsoleto (Obsolete) según Toshiba, pero sigue disponible en fabricantes alternativos como Secos y ON Semiconductor
• Aplicaciones típicas:
• Amplificadores de potencia de audio
• Circuitos de conmutación de potencia media
• Reguladores de tensión serie
• Etapas driver en equipos de audio profesionales
• Fuentes de alimentación conmutadas de baja potencia
• Precaución: La potencia máxima de disipación es de 900mW, que es superior a un TO-92 estándar (625mW), pero sigue siendo limitada para aplicaciones continuas de alta potencia. Se recomienda operar al menos un 20% por debajo de los valores máximos absolutos
