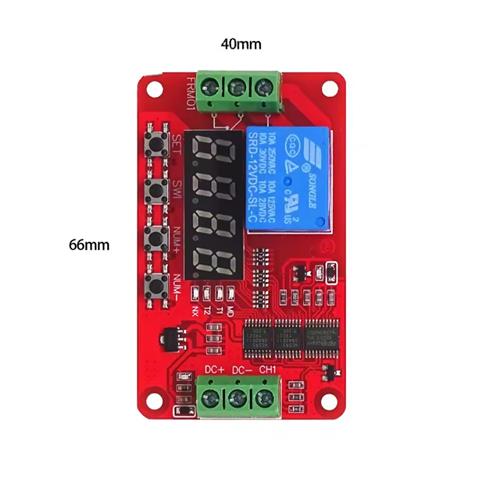

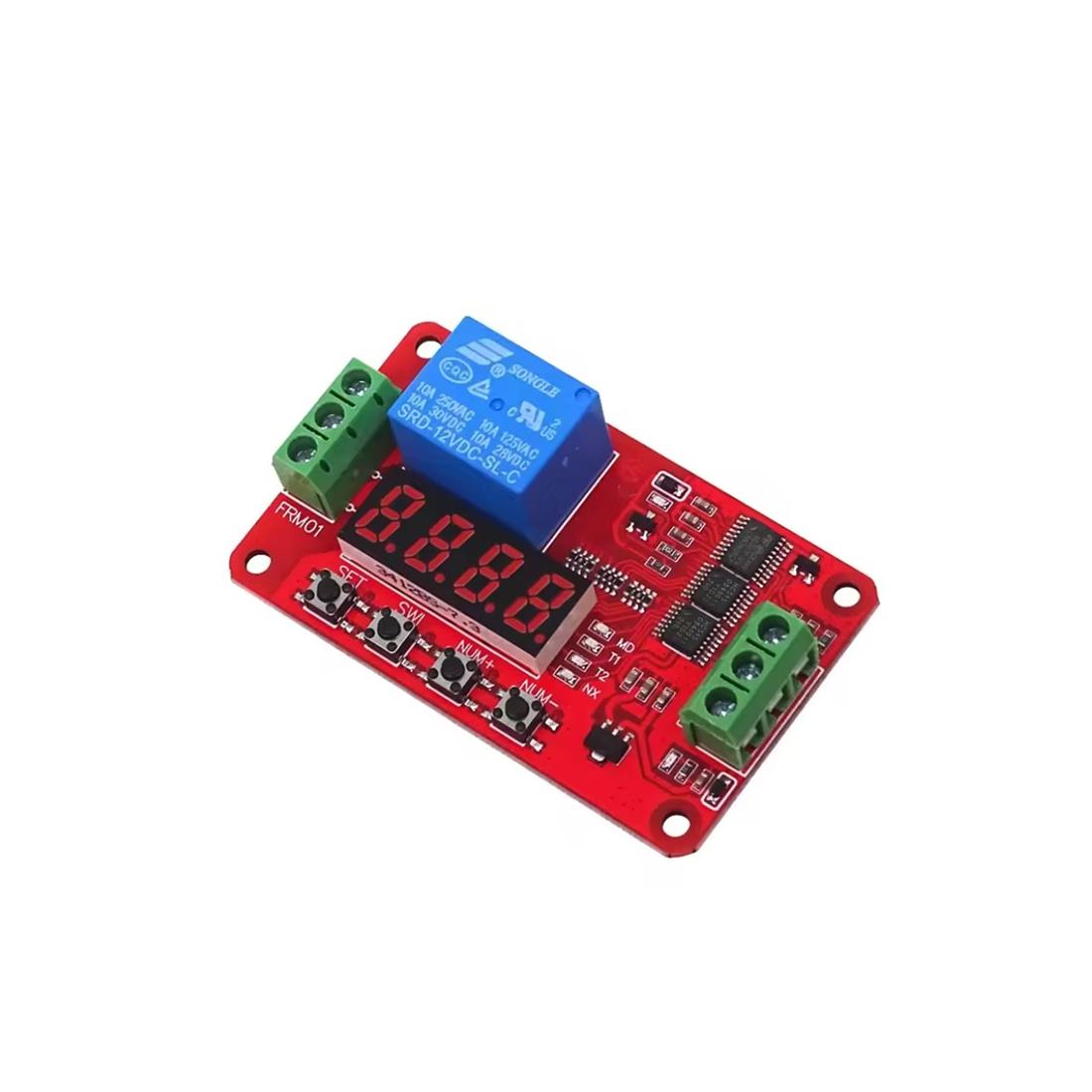

Módulo de relé temporizador digital FRM01 con pantalla LED de 4 dígitos, diseñado para funciones de retardo de tiempo con 8 modos operativos configurables. Permite ajustar el tiempo en un rango de 0.1 segundos a 999 minutos mediante pulsadores en la propia placa, mostrando el valor en tiempo real en su pantalla digital. Es ideal para aplicaciones de control de riego, climatización, sistemas de purga, control de máquinas, automatización industrial, automoción y proyectos DIY. El relé incorporado soporta hasta 10A, suficiente para controlar cargas medianas directamente.
Especificaciones técnicas:
• Modelo: FRM01
• Alimentación: DC 12V (corriente continua)
• Tipo de salida: Relé electromecánico
• Capacidad relé: 10A – 250V AC / 10A – 30V DC
• Pantalla: LED 4 dígitos (rojo)
• Modos operativos: 8 modos (P-1 a P-8)
• Rango de tiempo: 0.1 segundos – 999 minutos
• Precisión del tiempo: ±0.5% (típica)
• Número de canales: 1 canal
• Control mediante: Botones físicos en placa (tres: SET, UP, DOWN)
• Memoria de configuración: Los parámetros se guardan tras corte de alimentación (EEPROM)

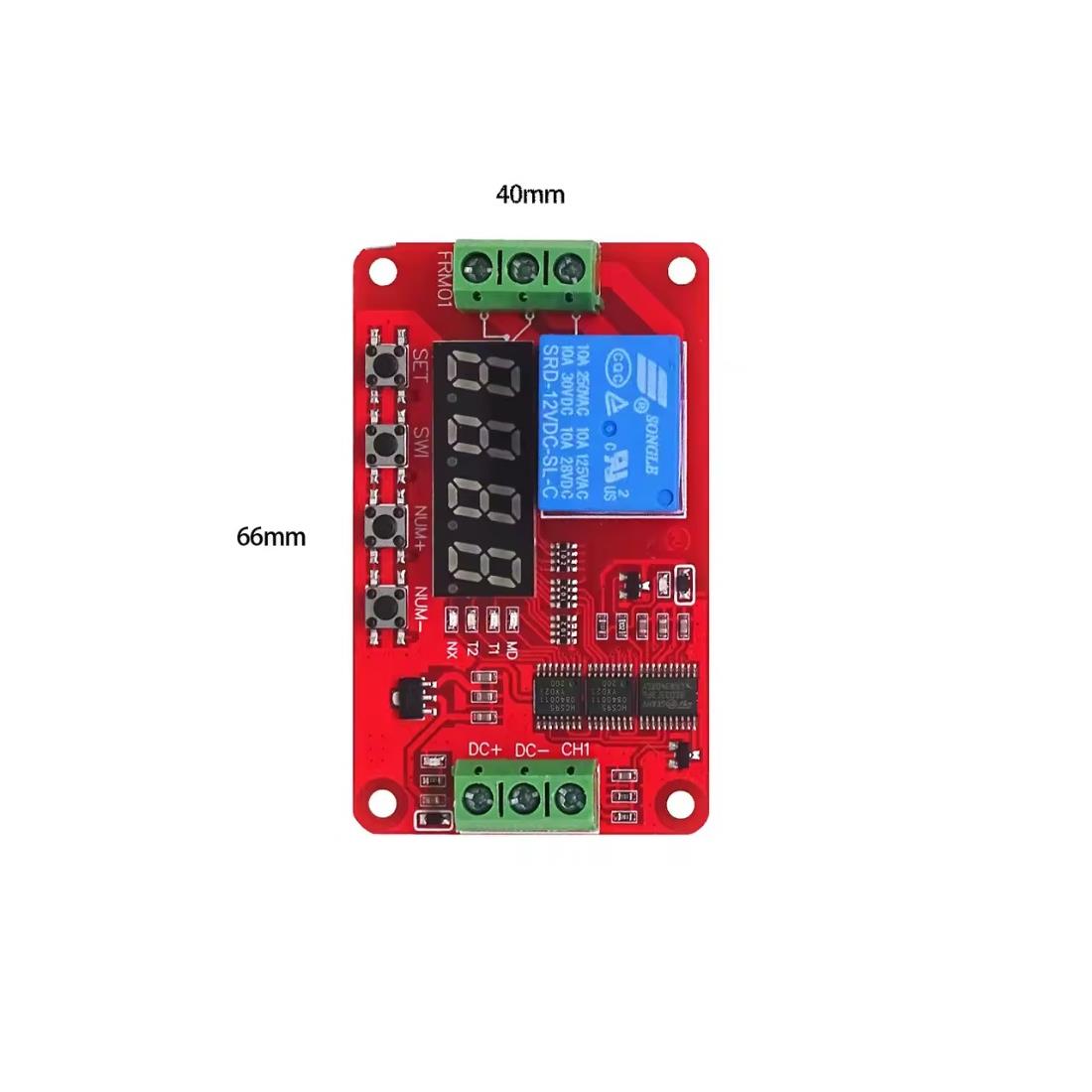

• Dimensiones: Aprox. 56 x 37 mm
• Peso: Aprox. 30g
• Temperatura operativa: -25°C a +70°C
• Protección: Contactor óptico (aislamiento entre entrada y salida)
• Bornes de conexión:
• Alimentación: VCC (+12V), GND
• Salida relé: NO (Normalmente Abierto), COM (Común), NC (Normalmente Cerrado)
• Entrada de control (opcional): Señal de disparo externa
• Aplicaciones: Riego automático, control de iluminación, sistemas de ventilación, puertas automáticas, control de motores, sistemas de purga, cargadores de baterías, proyectos de domótica, sistemas de seguridad, prototipado industrial
Modos operativos (P-1 a P-8):
• P-1: Relé activado inmediatamente, con tiempo de retardo a la desconexión (retardo a la desconexión)
• P-2: Relé desactivado inmediatamente, con tiempo de retardo a la activación (retardo a la conexión)
• P-3: Modo monoestable. Recibe pulso de disparo, relé se activa por un tiempo ajustable y luego se desactiva
• P-4: Modo biestable con disparo por flanco. Cada pulso de disparo alterna el estado del relé (ON/OFF)
• P-5: Modo biestable con disparo por nivel. Mientras se mantiene la señal de disparo, el relé está activado
• P-6: Modo de parpadeo con retardo inicial (relé se activa, desactiva y repite)
• P-7: Modo de parpadeo sin retardo inicial (comienza directamente con el ciclo)
• P-8: Modo de memoria. Guarda el estado del relé tras corte de alimentación (incluyendo el tiempo restante)
Plazo de tiempos configurables:
• Unidad de tiempo: Se selecciona mediante la posición del punto decimal en la pantalla
• XX.XX: 0.1 segundos a 99.99 segundos (punto decimal fijo en medio)
• XXX.X: 0.1 segundos a 999.9 segundos (punto decimal a la derecha)
• XXXX: 1 segundo a 9999 segundos (sin punto, valor entero)
• XXX·: 1 minuto a 999 minutos (punto apagado, tiempo en minutos)
• Rango efectivo: Mínimo 0.1 segundos, máximo 999 minutos (16.65 horas)
Conexión típica (sin botón de disparo externo, modo automático):
• Alimentación:
• VCC (+12V) ? Fuente DC 12V positivo
• GND ? Fuente DC 12V negativo
• Carga controlada (ejemplo: lámpara de 120V AC):
• COM ? Fase de la red (L)
• NO ? Fase hacia la carga
• Neutro de la red (N) ? directamente a la carga
• Alimentación y carga DC (ejemplo: motor 12V):
• COM ? Positivo de batería 12V
• NO ? Positivo del motor
• GND del motor ? Negativo común con alimentación del módulo
Configuración básica paso a paso:
1 - Conectar alimentación 12V DC al módulo (VCC y GND). La pantalla LED mostrará el tiempo actual o mensaje
2 - Seleccionar modo operativo (P-1 a P-8):
• Presionar y mantener pulsado el botón SET por 3 segundos hasta que aparezca "P-1" (o el modo actual)
• Usar botones UP o DOWN para elegir el modo deseado (P-1 a P-8)
• Presionar SET para confirmar
3 - Configurar el tiempo y unidad:
• Después de seleccionar el modo, la pantalla mostrará el tiempo actual (ejemplo: "15.00")
• Usar UP y DOWN para ajustar el valor (mantener pulsado para cambio rápido)
• Presionar SET para avanzar a la siguiente posición del dígito (si está disponibile)
• Para cambiar la unidad de tiempo, mantener pulsado UP mientras se configura el valor (el punto decimal cambiará de posición)
4 - Guardar configuración:
• Presionar SET después de ajustar todos los parámetros. El módulo guardará en memoria EEPROM
• El relé comenzará a funcionar según el modo configurado
5 - Salir del menú sin guardar: No tocar ningún botón por 10 segundos
Conexión de disparo externo (opcional, para modos P-1 a P-5):
• El módulo FRM01 tiene entrada para señal externa de disparo (terminales "IN" o "TRIG", según versión)
• Tipos de señal aceptados: Contacto seco (push button) o señal DC 5-24V
• Conexión típica con interruptor:
• CON (o GND del disparo) ? un terminal del pulsador
• TRIG (o IN) ? otro terminal del pulsador
• Al presionar el pulsador, se activa el modo correspondiente (retardo, monoestable, biestable, etc.)
