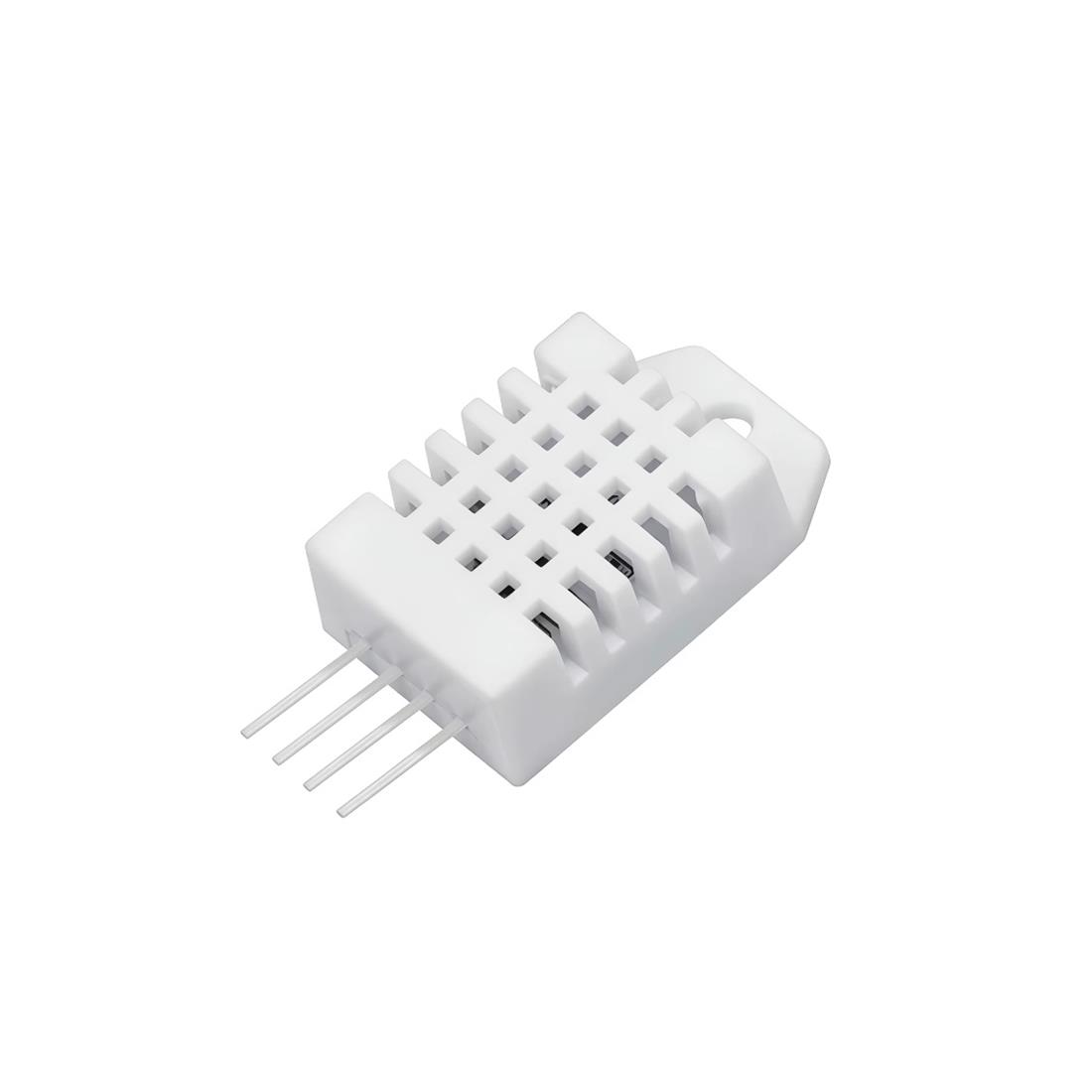

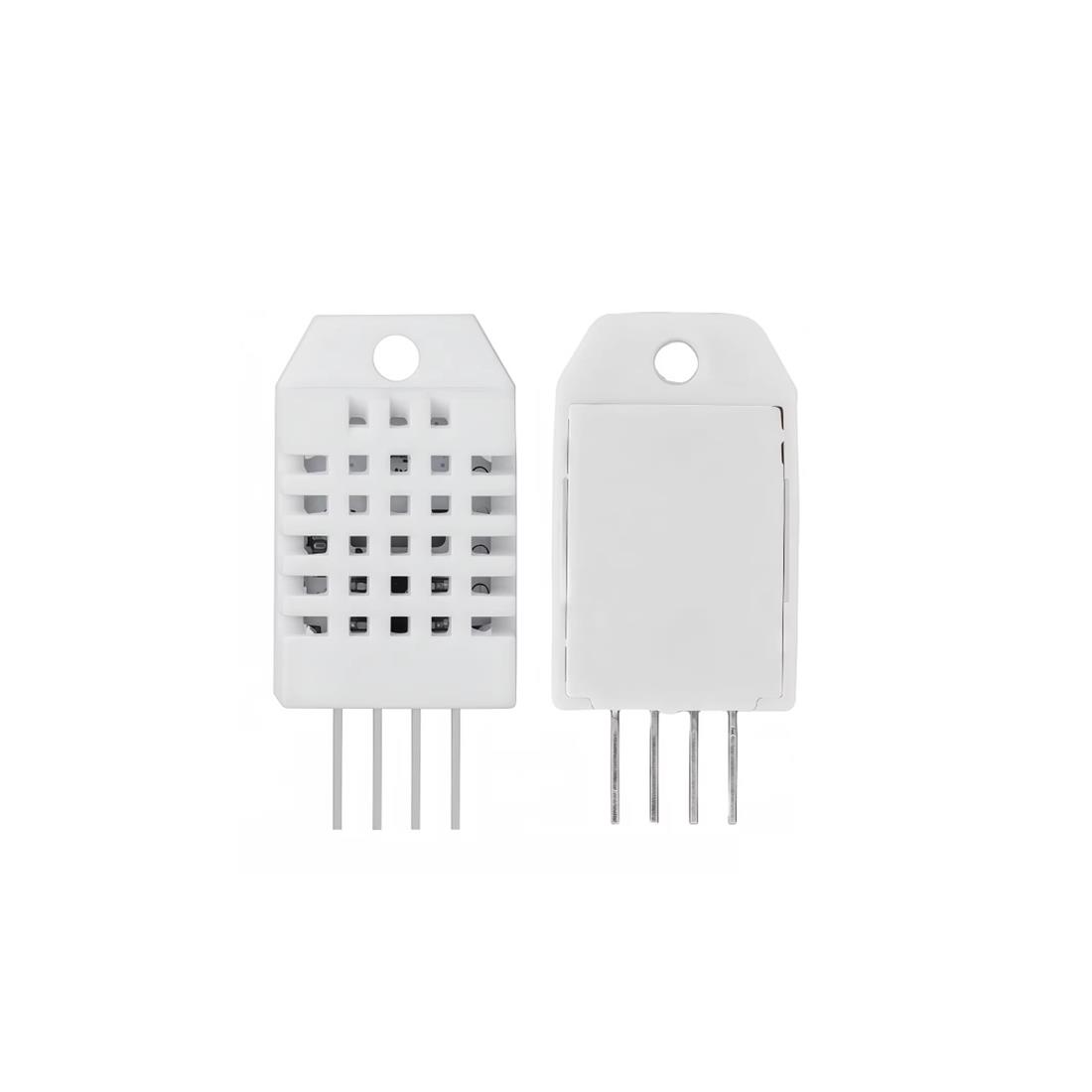

Sensor digital combinado de temperatura y humedad DHT22 (también comercializado como AM2302), basado en tecnología capacitiva para humedad y termistor para temperatura. El encapsulado de 3 pines incluye el sensor, el ADC y la interfaz digital en un solo cuerpo. A diferencia del DHT11, ofrece mayor rango de medición, precisión superior y resolución decimal en ambas variables. La salida es digital mediante protocolo propietario de 1-Wire (similar al DHT11 pero con tiempos diferentes). Es ideal para estaciones meteorológicas, sistemas de climatización, invernaderos, incubadoras, monitoreo ambiental y domótica. Requiere una resistencia pull-up externa de 4.7kO a 10kO en la línea de datos para funcionar correctamente.
Especificaciones técnicas:
• Modelo: DHT22 / AM2302
• Tipo sensor humedad: Capacitivo
• Tipo sensor temperatura: Termistor (NTC)
• Rango temperatura: -40°C a +80°C
• Precisión temperatura: ±0.5°C (típica, rango -10°C a +85°C)
• Resolución temperatura: 0.1°C
• Rango humedad: 0% a 100% HR (sin condensación)
• Precisión humedad: ±2% HR (típica, rango 0-90% HR)
• Resolución humedad: 0.1% HR
• Voltaje alimentación: 3.3V – 5.5V DC (recomendado 5V)
• Corriente consumo durante medición: 1 – 1.5 mA
• Corriente consumo en standby: 40 – 50 µA
• Frecuencia de muestreo máxima: 0.5 Hz (1 lectura cada 2 segundos como mínimo)
• Tiempo de respuesta humedad (63%): 6 – 10 segundos
• Tiempo de respuesta temperatura (63%): 5 – 10 segundos
• Histeresis humedad: ±1% HR
• Estabilidad a largo plazo: ±1% HR por año
• Longitud máxima de cableado: 20 metros (con cable blindado y pull-up adecuada)
• Interfaz: Digital (protocolo serie 1-Wire propietario)
• Señal de salida: Datos serie de 40 bits (16 bits humedad + 16 bits temperatura + 8 bits checksum)
• Tasa de transferencia: Aprox. 0.8 – 1.2 ms por medición completa
• Pines: 3 pines (VCC, DATA, GND) con separación 2.54mm

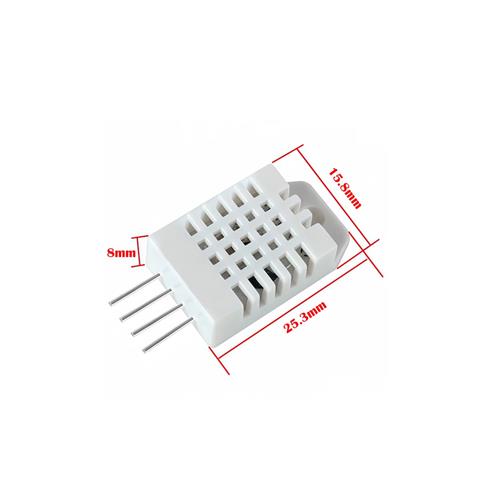

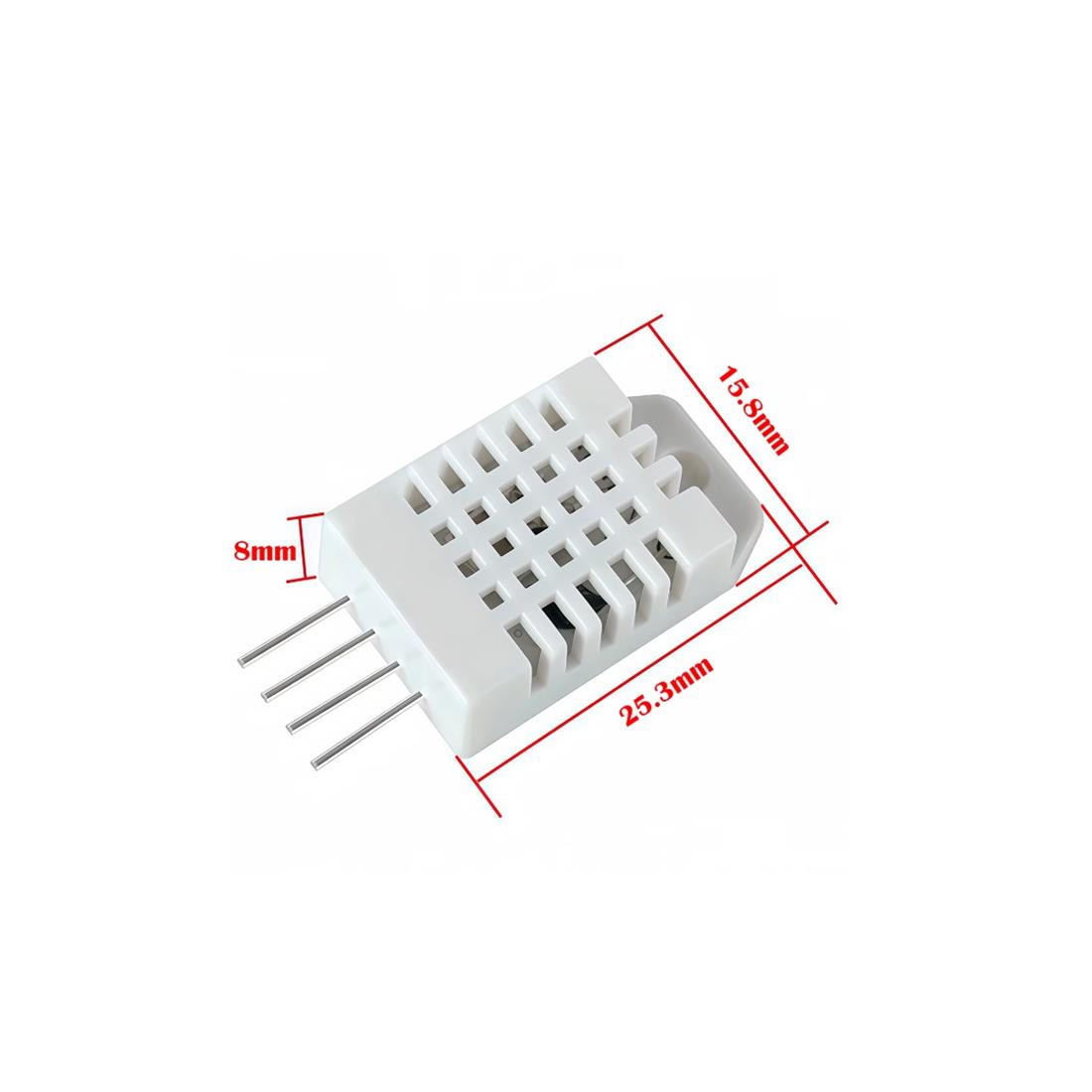

• Dimensiones encapsulado: Aprox. 15.5 x 12 x 5.5 mm
• Peso: Aprox. 2.5g
• Aplicaciones: Estación meteorológica, invernadero, incubadora, climatización (HVAC), monitoreo de servidores, sistemas de riego automático, control de calidad de aire, domótica, Arduino, ESP8266, ESP32, Raspberry Pi, STM32, PIC
Conexión típica (DHT22 sin PCB, componente suelto):
• Pin 1 (VCC): Alimentación 3.3V o 5V
• Pin 2 (DATA): Pin digital del microcontrolador + resistencia pull-up de 4.7kO a VCC
• Pin 3 (GND): Tierra
• Recomendación: Usar un condensador de desacoplo de 100nF entre VCC y GND cerca del sensor para alimentación limpia.
Librerías recomendadas:
• DHT sensor library por Adafruit (versión 1.4.4 o superior, la más completa)
• SimpleDHT (librería ligera, ocupa menos RAM)
• DHT22 (específica para este modelo, algunos casos de uso)
Formato de los 40 bits de datos recibidos:
• Byte 0: Humedad parte entera (8 bits)
• Byte 1: Humedad parte decimal (8 bits, típicamente 0 en DHT22 porque envía decimal directamente en combinación con Byte0? Realmente DHT22 envía humedad como entero de 16 bits, parte entera y decimal combinados)
• Formato real del DHT22: Los 16 bits de humedad representan humedad × 10 (ej: 456 = 45.6%)
• Formato real del DHT22 para temperatura: Los 16 bits de temperatura (bit15 = signo, 1 negativo). Temperatura × 10 (ej: 257 = 25.7°C)
• Resolución decimal siempre presente en DHT22, a diferencia del DHT11 que solo entrega enteros
Características destacadas:
• Alta precisión: ±0.5°C y ±2% HR, muy superior al DHT11 (±2°C y ±5% HR)
• Rango amplio de temperatura: -40°C a +80°C (DHT11 solo 0-50°C)
• Rango completo de humedad: 0-100% HR vs 20-90% del DHT11
• Resolución decimal: Permite detectar cambios sutiles (0.1 unidades)
• Buena estabilidad a largo plazo: Deriva baja ±1% HR por año
• Checksum integrado: Verificación de integridad de datos en cada lectura
• Rango extendido sin condensación: Puede operar en condensación temporal pero no sumergirse
Comparativa DHT11 vs DHT22:
• DHT11: Rango 0-50°C, precisión ±2°C, rango humedad 20-90% HR, precisión ±5% HR, resolución entero (1°C y 1% HR), frecuencia 1 Hz (1 lectura/segundo), precio bajo
• DHT22: Rango -40 a +80°C, precisión ±0.5°C, rango humedad 0-100% HR, precisión ±2% HR, resolución decimal (0.1°C y 0.1% HR), frecuencia 0.5 Hz (1 lectura/2 segundos), precio moderado
• Elección recomendada: DHT22 para proyectos que requieran precisión, rangos extremos o resolución decimal. DHT11 para aplicaciones de bajo costo donde la precisión no es crítica
