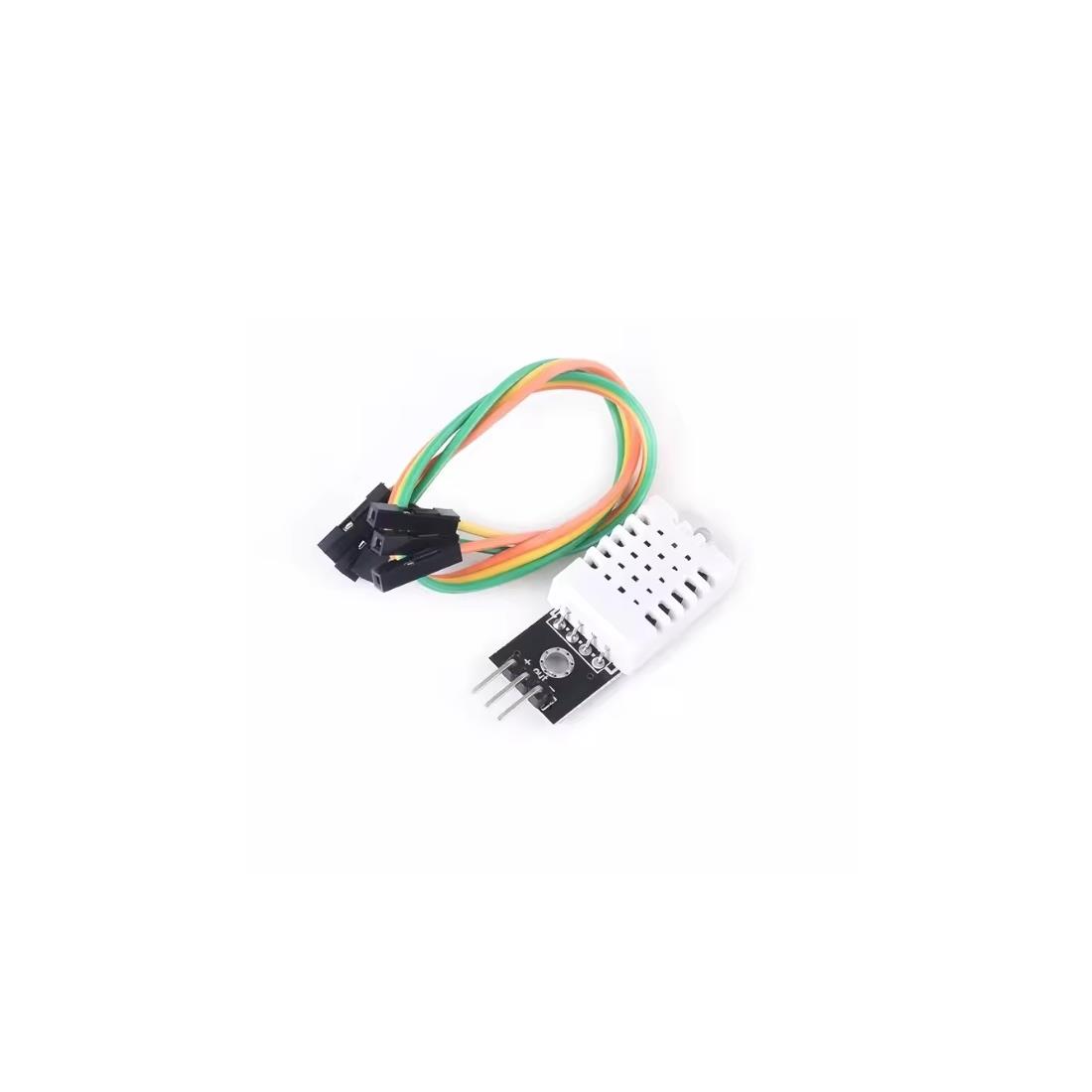

Sensor digital de temperatura y humedad DHT22 (también conocido como AM2302) montado en placa PCB con todos los componentes necesarios para su fácil uso. Incluye resistencia pull-up de 4.7kΩ integrada y conector de 3 pines con cable de 30-50 cm (aproximadamente) para conexión directa a microcontroladores. A diferencia del DHT11, el DHT22 ofrece mayor rango, mejor precisión y resolución decimal, ideal para aplicaciones de climatización, invernaderos, estaciones meteorológicas, monitoreo ambiental y automatización del hogar. La comunicación es digital mediante bus 1-Wire propietario con checksum para verificar integridad de los datos.
Especificaciones técnicas:
• Modelo: DHT22 / AM2302
• Tipo: Sensor digital (capacitivo humedad + termistor temperatura)
• Rango temperatura: -40°C a +80°C
• Precisión temperatura: ±0.5°C (típica)
• Resolución temperatura: 0.1°C
• Rango humedad: 0% a 100% HR (sin condensación)
• Precisión humedad: ±2% HR (típica, rango 0-90%)
• Resolución humedad: 0.1% HR
• Voltaje alimentación: 3.3V – 5.5V DC
• Corriente consumo:
• Medición: 1 – 1.5 mA
• Standby: 40 – 50 μA
• Frecuencia muestreo: 0.5 Hz (1 muestra cada 2 segundos máximo)
• Tiempo de respuesta humedad: 6 – 10 segundos (63%)
• Tiempo de respuesta temperatura: 5 – 10 segundos (63%)
• Histeresis humedad: ±1% HR
• Estabilidad larga plazo: ±1% HR por año
• Interfaz: Digital (1-Wire propietario, similar a DHT11)
• Cable: 3 hilos (rojo VCC, amarillo DATA, negro GND), aprox. 30-50 cm, con conector hembra 2.54mm tipo dupont
• PCB: Incluye orificios de montaje (2-3 mm diámetro) y resistencia pull-up de 4.7kΩ
• Distancia máxima cableado: Hasta 20 metros (con cable blindado o calidad)
• Dimensiones sensor: Aprox. 15 x 10 x 8 mm (cuerpo principal)
• Dimensiones PCB: Aprox. 25 x 20 mm
• Aplicaciones: Arduino UNO, Nano, Mega, ESP8266, ESP32, Raspberry Pi, STM32, PIC, estación meteorológica, invernadero, incubadora, climatización IoT, domótica, registro de datos (data logger)
Conexión típica:
• Cable DHT22 Arduino/ESP
• Rojo (VCC) 3.3V o 5V
• Amarillo (DATA) Pin digital (ej. D2)
• Negro (GND) GND
Librerías recomendadas:
• DHT sensor library por Adafruit (versión 1.4.4 o superior)
• SimpleDHT (alternativa ligera)
• DHT22 (específica para este modelo)
Características destacadas:
• Alta precisión: ±0.5°C y ±2% HR (mejor que DHT11)
• Rango amplio: -40°C a +80°C (DHT11 solo 0-50°C)
• Resolución decimal: 0.1 unidades (DHT11 solo enteros)
• Resistencia pull-up integrada: No necesitas componente externo
• PCB con orificios: Fácil montaje en cajas o protoboards
• Cable incluido: Conexión cómoda sin soldadura
• Checksum: Verifica integridad de los datos recibidos
Notas importantes:
• Frecuencia de muestreo: No leer más de 1 vez cada 2 segundos (el sensor necesita tiempo para realizar nueva medición)
• Comunicación: Es un protocolo propietario sensible a tiempos. En ESP8266, usar pines específicos o librerías optimizadas (evitar interrupciones durante la lectura)
• Distancia: Para más de 5 metros, usar cable blindado y posiblemente repetidor (74HC14)
• Condensación: Exposición continua a agua puede dañar el sensor (no es impermeable)
• Alimentación: 5V es óptimo; 3.3V funciona pero puede reducir alcance máximo del cable
• Sensor duplicado: Si se requiere más de un DHT22, cada uno necesita su propio pin digital
• Alternativas: Para proyectos que requieran más sensores en un bus, usar BME280, SHT30 o DS18B20 (temperatura) + HDC1080 (humedad)
Compatibilidad con otros microcontroladores:
• Arduino Uno/Nano/Mega: Total, librería Adafruit funciona excelente
• ESP8266: Requiere librería DHTesp (versión específica) o pin GPIO libre de interrupciones (ej. D3, D4)
• ESP32: Funciona bien, máximo 5-10 sensores en diferentes pines
• Raspberry Pi (Linux): Usar biblioteca pigpio o Adafruit CircuitPython DHT
• STM32 (HAL): Implementar comunicación por timers (complejo, preferir librería Arduino para STM32)
Ventajas de comprar versión con PCB:
• Pull-up incluida (no necesitas calcular)
• Conexión sencilla con cable y conector
• Orificios para montaje fijo
• Protección parcial contra ruido
• Identificación clara de pines (marcado en PCB)
¿Qué incluye?
• 1x Sensor DHT22 (AM2302) montado en PCB
• 1x Cable de 3 hilos con conector hembra (aprox. 30-50 cm)
