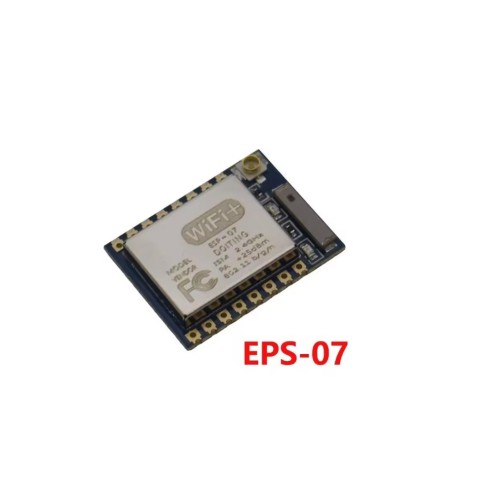

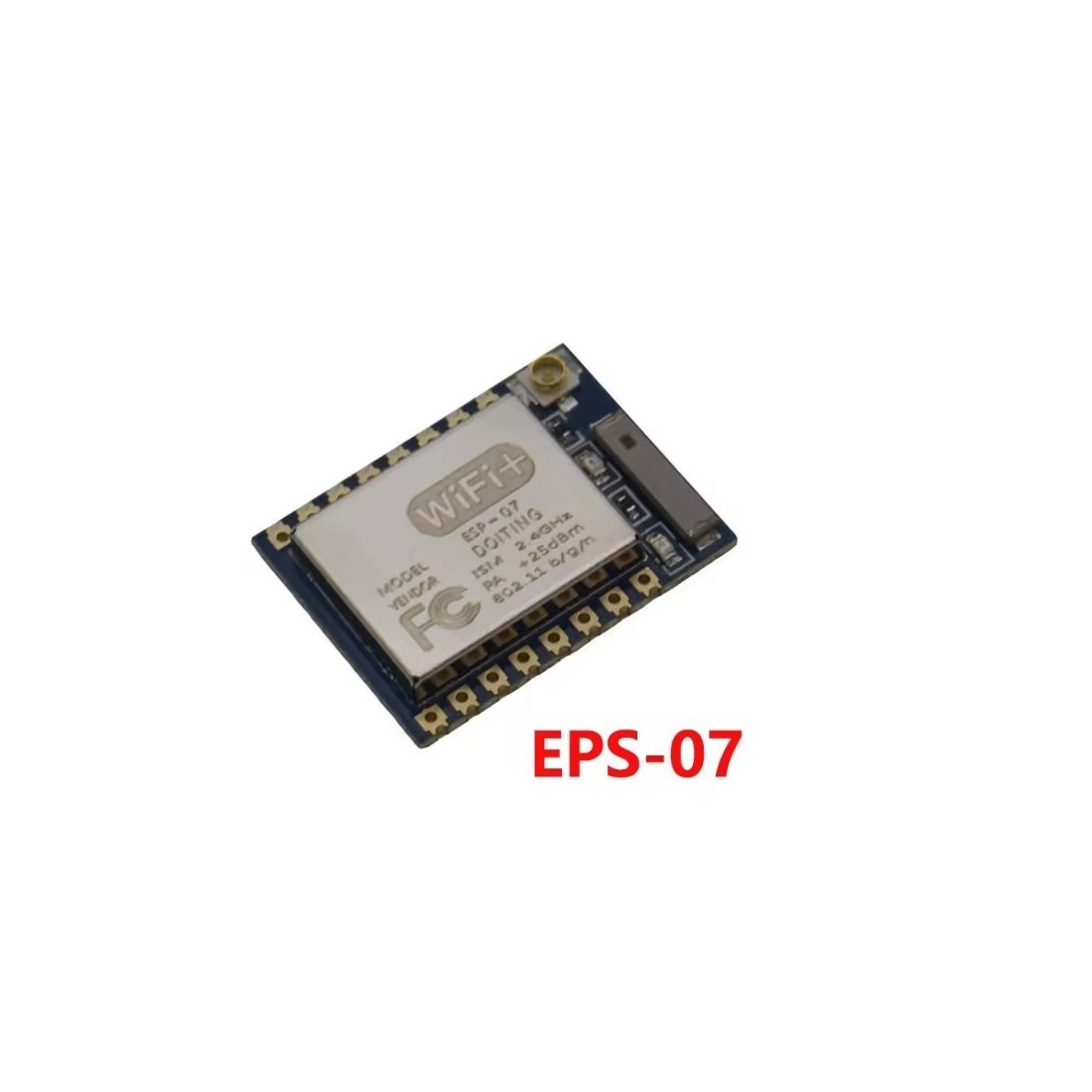

Módulo WiFi ESP8266 en versión ESP-07, una variante del popular ESP-01 pero con características mejoradas para aplicaciones profesionales. Incorpora blindaje metálico (shield) para reducir interferencias electromagnéticas y mejorar la estabilidad en entornos ruidosos. Incluye antena PCB integrada y conector IPEX (u.FL) para conectar una antena externa de mayor ganancia, permitiendo extender significativamente el alcance de la señal WiFi. Cuenta con pines de acceso a todos los GPIO (a diferencia del ESP-01 que solo expone 4), más memoria flash (1MB o 2MB según versión) y compatibilidad con modo deep sleep de muy bajo consumo. Ideal para proyectos IoT profesionales, sensores remotos, domótica, sistemas embebidos y aplicaciones que requieren largo alcance o estabilidad en entornos industriales.
Especificaciones técnicas:
• Modelo: ESP-07 (ESP8266)
• Chip base: ESP8266EX (Tensilica L106 32-bit)
• Frecuencia: 80 MHz / 160 MHz (configurable)
• Memoria flash: 1 MB (8 Mbits) o 2 MB (16 Mbits) según versión
• SRAM: 80 KB
• Voltaje operativo: 3.0V – 3.6V DC (recomendado 3.3V)
• Corriente consumo:
• Transmisión: ~170 mA (pico)
• Recepción: ~70 mA
• Modem sleep: ~15 mA
• Light sleep: ~0.8 mA
• Deep sleep: ~10 µA
• Antenas:
• Antena PCB integrada (por defecto)
• Conector IPEX (u.FL) para antena externa
• Interfaz: UART (serial), I2C, SPI, I2S, PWM, ADC, GPIO
• Pines disponibles: 16 GPIO (incluyendo ADC)
• Entradas analógicas: 1 (ADC0, 0-1V)
• Modos WiFi: Station, Soft AP, Station+AP
• Seguridad: WEP, WPA/WPA2-PSK
• Dimensiones: Aprox. 24 x 16 x 3 mm (sin blindaje)
• Peso: Aprox. 2g
• Conector: Pines tipo castellated (para soldar directamente a placa)
Características destacadas:
• Blindaje metálico: Protección contra interferencias EMI/RFI
• Conector IPEX: Permite antena externa (hasta +5 dBi o más)
• Todos los GPIO accesibles: Ideal para proyectos complejos
• Deep sleep: Consumo ultra bajo para baterías
• Mayor memoria flash: Soporta OTA (actualización inalámbrica)
• Pinout tipo SMD: Se puede soldar directamente o usar zócalo
Pines principales:
• VCC: 3.3V DC
• GND: Tierra
• TX: Transmisión serie (3.3V)
• RX: Recepción serie (3.3V)
• GPIO0: Modo flash (low para programar)
• GPIO2: Conexión LED integrado (option)
• GPIO15: Debe ir a GND para arrancar
• ADC: Entrada analógica 0-1V (máx)
• RST: Reset activo bajo
• CH_PD: Chip enable (3.3V para activar)
Comparativa ESP-07 vs ESP-01:
• ESP-01: 8 pines, solo 4 GPIO, antena PCB, sin blindaje
• ESP-07: 16+ pines, todos GPIO accesibles, antena PCB + IPEX, blindaje metálico, deep sleep
Aplicaciones:
• IoT profesional e industrial
• Sensores remotos con larga distancia (antena externa)
• Domótica con señal WiFi débil
• Sistemas embebidos en entornos ruidosos
• Dispositivos con batería (deep sleep)
• Redes de sensores distribuidos
• Arduino IDE, ESPHome, Tasmota, MicroPython
• Home Assistant, MQTT, Node-RED
Conexión mínima para funcionamiento:
• VCC: 3.3V (NO usar 5V directamente, se quema)
• GND: Tierra
• CH_PD: 3.3V
• GPIO15: GND
• GPIO0: 3.3V (normal) / GND (modo programación)
Notas importantes:
• NO tolerante a 5V – Cualquier pin a 5V daña permanentemente el módulo
• ADC solo admite 0-1V (no 3.3V como otros ESP8266). Usar divisor resistivo.
• Necesita fuente de 3.3V con capacidad mínima de 300 mA (picos de 500 mA)
• Para conectar antena externa, mover el resistor de selección de antena (operación delicada, ver datasheet)
• Requiere resistencia pull-up en CH_PD (10kO a 3.3V) para arranque estable
Para programar (necesita adaptador USB a serial 3.3V):
• Conectar TX adaptador ? RX del ESP-07
• Conectar RX adaptador ? TX del ESP-07
• Poner GPIO0 a GND antes de encender
• Usar Arduino IDE con placa "Generic ESP8266 Module"
