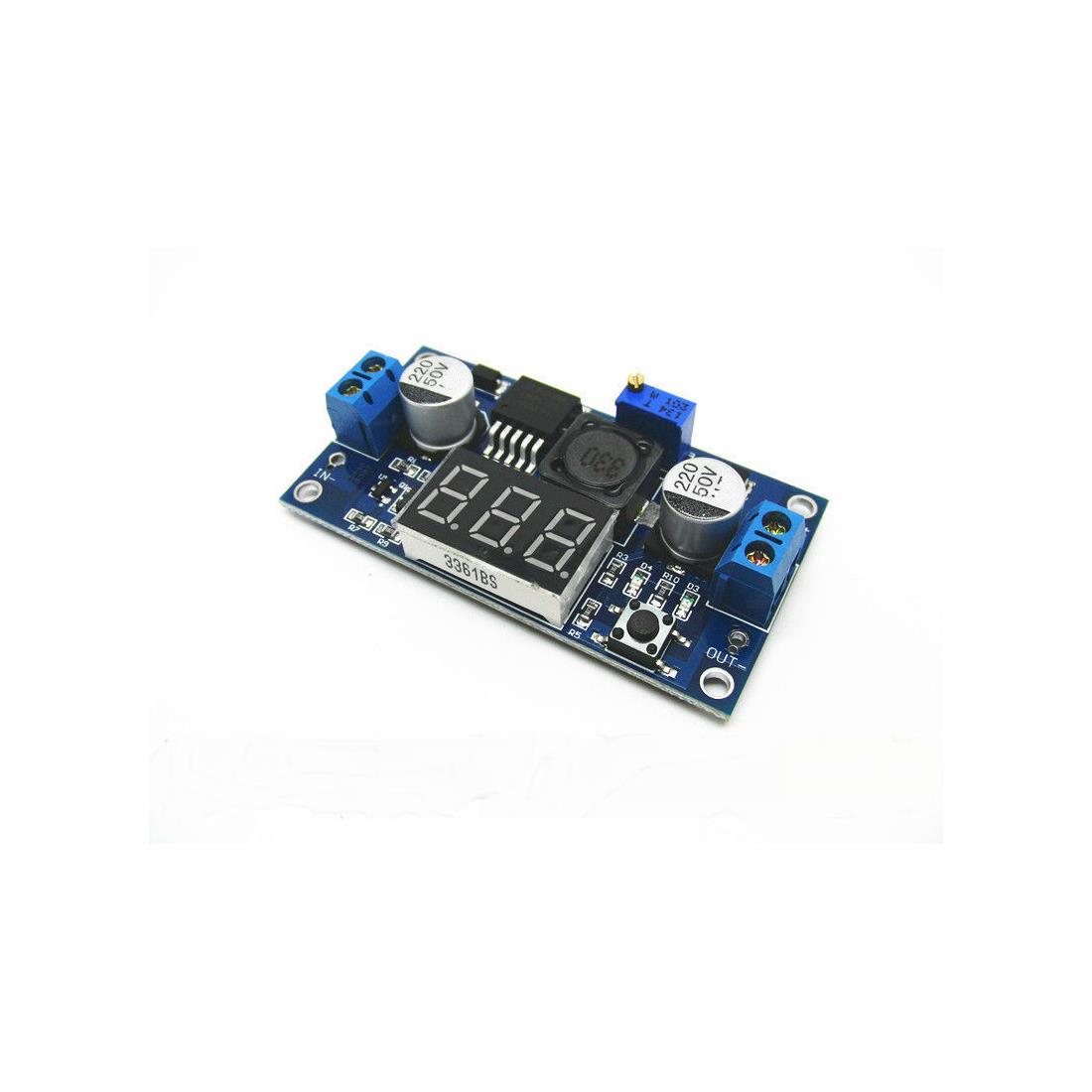

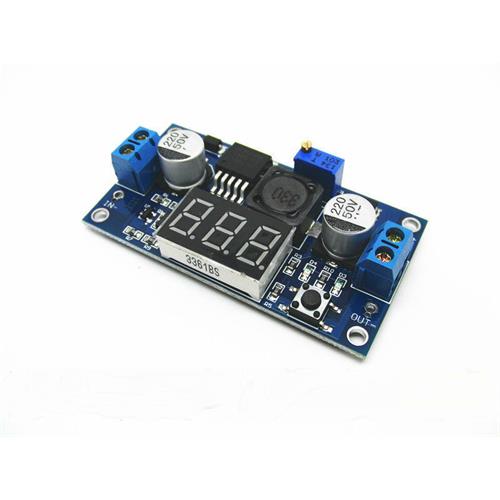

Módulo convertidor reductor (step-down) basado en el chip LM2596, con pantalla LED roja de 3 dígitos integrada que funciona como voltímetro, mostrando de forma selectiva el voltaje de entrada o el voltaje de salida mediante un pulsador o interruptor en la placa. Incorpora un potenciómetro multivuelta para ajustar la salida desde 1.3V hasta 37V, siempre que la entrada sea al menos 1.5V superior a la salida. Es ideal para fuentes de alimentación de laboratorio de bajo costo, proyectos donde se necesite monitorear voltaje en tiempo real sin usar un multímetro externo, o para alimentar dispositivos con un voltaje ajustable mientras se visualiza el valor exacto en la pantalla.
Especificaciones técnicas:
• Modelo: LM2596 con pantalla LED
• Chip principal: LM2596 (variante SMD o DIP, según versión)
• Topología: Buck (reductor / step-down)
• Voltaje entrada (IN): 4V – 40V DC
• Voltaje salida (OUT): 1.3V – 37V DC (ajustable mediante potenciómetro)
• Corriente salida máxima: 3A (pico)
• Corriente salida recomendada continua: 1.5A – 2A (sin disipador adicional), 2A-2.5A (con disipador)
• Potencia máxima: 15W – 20W (práctica segura)
• Eficiencia típica: 80% – 90% (dependiendo de condiciones de entrada/salida)
• Rizado (ripple) de salida: 30 – 150 mV pico a pico (típico <80mV)
• Frecuencia de conmutación: 150 kHz
• Pantalla LED: 3 dígitos (rojo), altura de dígitos aprox. 0.56 pulgadas (14mm)
• Rango de medición voltímetro interno: 0V – 40V DC
• Precisión voltímetro: ±(0.5% + 1 dígito) típico
• Selectores de pantalla: Botón o interruptor para elegir mostrar V_in o V_out
• Alimentación voltímetro: Alimentado por la entrada del módulo (no requiere alimentación separada)
• Ajuste de voltaje: Potenciómetro multivuelta (25 vueltas aprox.)
• Protecciones:
• Protección térmica (chip LM2596)
• Limitación de corriente ciclo por ciclo (no ajustable externamente)
• Bornes de conexión: Terminales de tornillo (IN+, IN-, OUT+, OUT-)
• Indicadores adicionales: LED de alimentación (verde o rojo, según versión)
• Dimensiones PCB: Aprox. 65 x 35 x 17 mm (largo x ancho x alto, incluyendo pantalla y potenciómetro)
• Peso: Aprox. 25g – 30g
• Temperatura operativa: -40°C a +85°C (chip)
• Aplicaciones: Fuente de alimentación de laboratorio ajustable con monitorización, alimentación regulable para proyectos de electrónica, control de voltaje para motores DC pequeños, pruebas de prototipos, fuente para tiras LED con visualización, adaptador de voltaje universal, sistema de alimentación en campo, monitorización de baterías, proyectos educativos donde se requiera ver el voltaje ajustado
Conexión típica:
• IN+ (entrada positiva): Fuente DC positiva (4V a 40V), por ejemplo fuente 12V o 24V
• IN- (entrada negativa): Fuente DC negativa (GND común)
• OUT+ (salida positiva): Carga positiva (voltaje regulado, ej: 5V, 9V, 12V)
• OUT- (salida negativa): Tierra de la carga (conectar a GND de la carga)
Funcionamiento de la pantalla:
• Modo V_in (voltaje de entrada): La pantalla muestra el voltaje aplicado a los terminales IN+, IN-. Útil para monitorear la fuente de alimentación externa o estado de baterías.
• Modo V_out (voltaje de salida): La pantalla muestra el voltaje de salida del regulador (OUT+, OUT-). Es el valor ajustado para la carga.
• Selección de modo: Generalmente mediante un botón pulsador (presionar para cambiar) o un interruptor deslizante (posición fija). Algunas versiones muestran siempre la salida y no permiten cambiar.
• Indicación en pantalla: Algunos módulos muestran un punto decimal o un símbolo (E, I, U) para indicar qué modo está activo.
• Precisión: La pantalla es útil para ajustes aproximados. Para mediciones críticas, usar multímetro externo, ya que la pantalla integrada puede tener un pequeño error (±0.1V a ±0.3V).
Características destacadas:
• Pantalla LED integrada: Permite monitorear voltaje sin necesidad de equipos externos, ideal para bancos de prueba portátiles
• Selección V_in / V_out: Útil para verificar estado de la fuente de entrada mientras se ajusta la salida
• Ajuste multivuelta de precisión: Permite cambios finos de voltaje (adecuado para aplicaciones sensibles)
• Tamaño compacto: Todo el módulo incluyendo pantalla es relativamente pequeño
• Fácil conexión: Terminales de tornillo facilitan el conexionado sin soldadura
• Bajo costo: Similar al LM2596 estándar pero con pantalla añadida, muy buena relación costo-beneficio
• LED indicador de alimentación: Confirma presencia de voltaje en la entrada
Rango de medición y limitaciones de la pantalla:
• Rango típico de pantalla: 0V – 40V DC
• Resolución de pantalla: 0.1V (un decimal) en la mayoría de versiones, algunas tienen segundo decimal (0.01V)
• Error típico: ±0.1V a ±0.3V. No esperar precisión de instrumento de laboratorio.
• Actualización de pantalla: Aprox. 3-5 veces por segundo (suficiente para monitoreo, no para transitorios rápidos)
• Alimentación de la pantalla: Se alimenta de la entrada del módulo. Si no hay entrada, la pantalla no se enciende.
