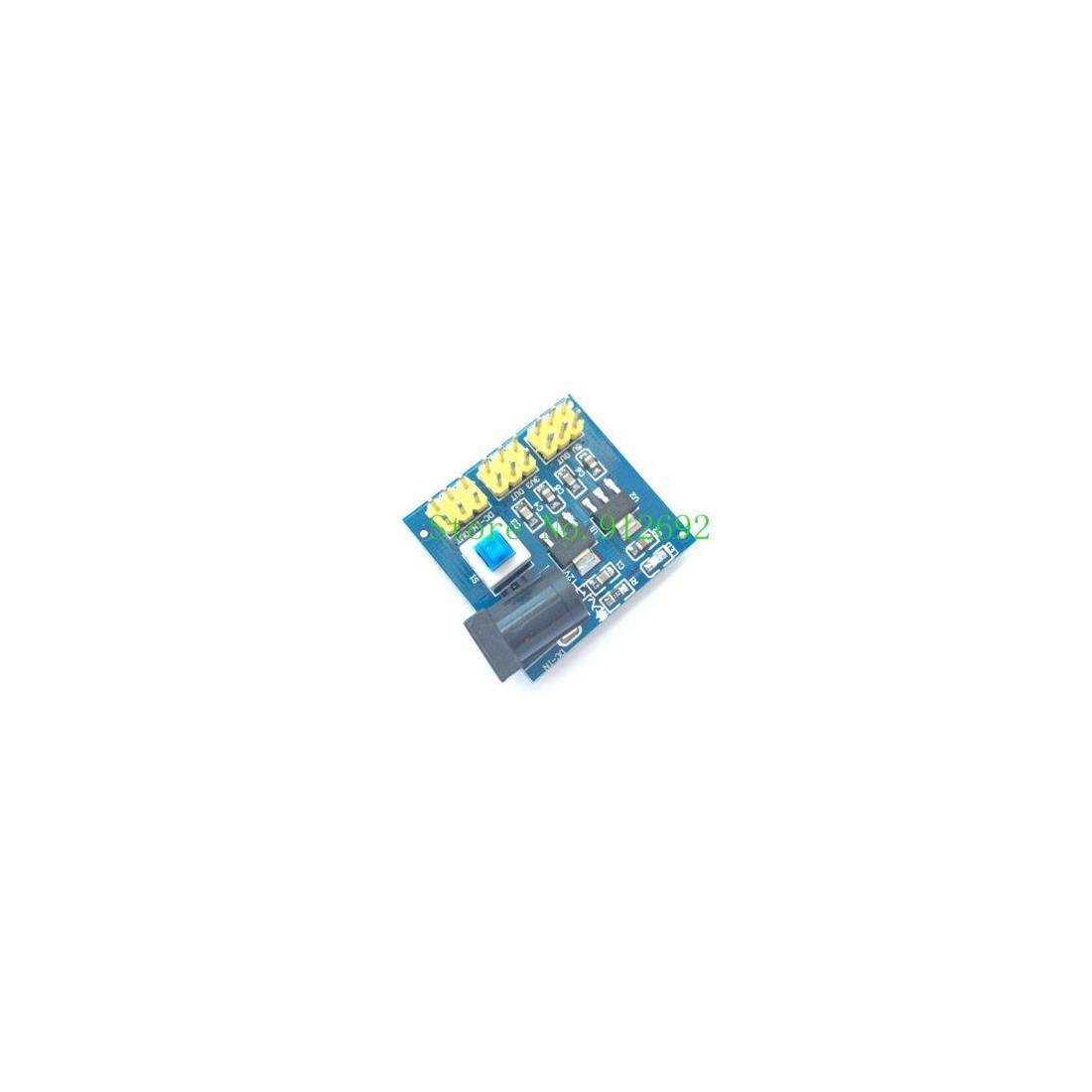

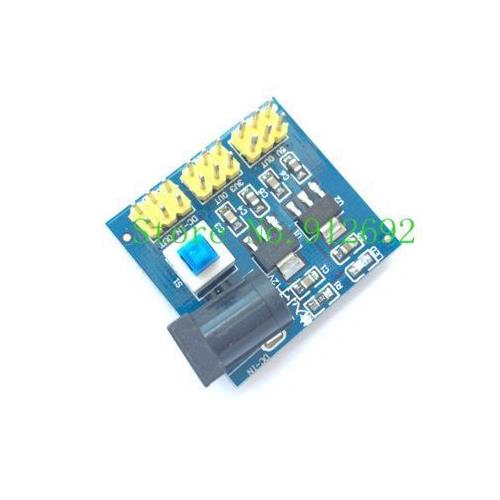

Módulo reductor DC-DC que convierte un voltaje de entrada de 12V (también acepta desde 6V hasta 12V) en dos voltajes de salida fijos: 3.3V y 5V. Incorpora reguladores lineales (típicamente AMS1117-3.3V y AMS1117-5.0V o equivalentes) que proporcionan hasta 800mA de corriente combinada entre ambas salidas, con un máximo de 400mA por salida o hasta 800mA en una sola salida siempre que no se supere la capacidad de disipación térmica. Es perfecto para proyectos que requieran alimentar simultáneamente dispositivos de 5V (como pantallas TFT, servos pequeños, sensores 5V) y dispositivos de 3.3V (como ESP8266, módulos Bluetooth, sensores I2C) desde una única fuente de alimentación de 12V (batería de coche, fuente de alimentación industrial, adaptador de 12V). El módulo incluye condensadores de entrada y salida para estabilidad, y en algunos casos LEDs indicadores de encendido por cada salida.
Especificaciones técnicas:
• Modelo: Módulo reductor dual 12V ? 5V / 3.3V
• Topología: Reguladores lineales LDO (Low Dropout) duales
• Voltaje entrada (IN): 6V – 12V DC (recomendado 12V)
• Voltaje salida 1 (OUT1): 5V DC (fijo)
• Voltaje salida 2 (OUT2): 3.3V DC (fijo)
• Corriente máxima total: 800mA (suma de ambas salidas)
• Corriente máxima por salida (individual): 400mA – 500mA (típico)
• Corriente máxima en una sola salida: 800mA (la otra salida debe estar sin carga o con carga mínima)
• Dropout voltage (caída de tensión):
• Para salida 5V: 1.1V – 1.3V (necesita Vin = 6.1V para 5V)
• Para salida 3.3V: 1.1V – 1.3V (necesita Vin = 4.4V para 3.3V)
• Precisión de voltajes de salida: ±1% – ±2% (típico)
• Rizado de salida: <1 mV (reguladores lineales, muy bajo ruido)
• Corriente de reposo (quiescent current): 5 – 15 mA (ambos reguladores activos)
• Protecciones:
• Protección térmica en cada chip (~165°C)
• Limitación de corriente por chip (1.1A-1.5A pico)
• Componentes del módulo:
• Regulador AMS1117-5.0V o equivalente (para salida 5V)
• Regulador AMS1117-3.3V o equivalente (para salida 3.3V)
• Condensadores de entrada (22µF – 100µF)
• Condensadores de salida para cada canal (10µF – 22µF)
• LEDs indicadores (opcional, uno por salida o solo alimentación)
• Resistencias limitadoras para LEDs
• Bornes de conexión: Terminales de tornillo o pines macho (IN, GND, 5V, 3.3V)
• Temperatura de operación: -40°C a +85°C (recomendado)
• Dimensiones PCB: Aprox. 35 x 30 x 10 mm
• Peso: Aprox. 8g – 12g
• Aplicaciones: Alimentación de proyectos mixtos 5V/3.3V desde batería 12V, sistemas de robótica con sensores de 3.3V y actuadores de 5V, alimentación de ESP8266 + pantalla OLED + sensores, proyectos de automoción (12V a 5V y 3.3V), sistemas de domótica con alimentación única, bancos de pruebas de laboratorio con voltajes múltiples, estaciones meteorológicas con sensores mixtos, alimentación de Arduino + módulos 3.3V desde 12V
Conexión típica:
• IN (entrada positiva): Fuente DC positiva de 12V (batería, adaptador, fuente industrial)
• GND (tierra común): Referencia de tierra (conectar a todas las cargas)
• 5V (salida positiva 5V): Alimentación para dispositivos de 5V (Arduino, servos, pantallas)
• 3.3V (salida positiva 3.3V): Alimentación para dispositivos de 3.3V (ESP8266, sensores, módulos Bluetooth)
Características destacadas:
• Doble salida fija (5V y 3.3V): Cubre los voltajes más comunes en electrónica y microcontroladores
• Una sola entrada de 12V: Simplifica el cableado, ideal para sistemas con batería de 12V o fuente industrial
• Muy bajo ruido: Reguladores lineales, sin ruido de conmutación, ideal para sensores analógicos y RF
• Diseño compacto: Todo en una PCB pequeña, fácil de integrar
• Sin necesidad de ajustes: Voltajes fijos listos para usar
• Compatible con múltiples cargas: Puede alimentar varios dispositivos simultáneamente
• Condensadores incluidos: Estabilidad garantizada sin componentes externos
• Bajo costo: Mucho más económico que usar dos reguladores separados
