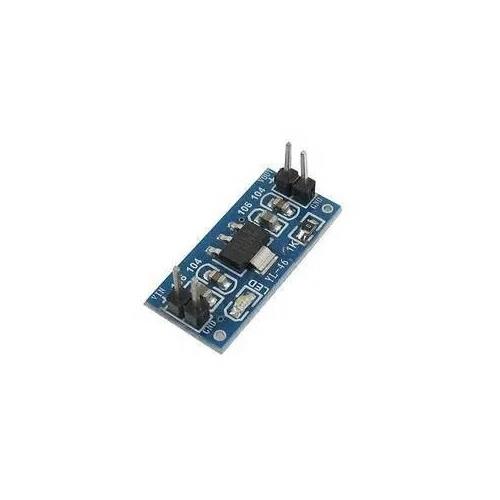

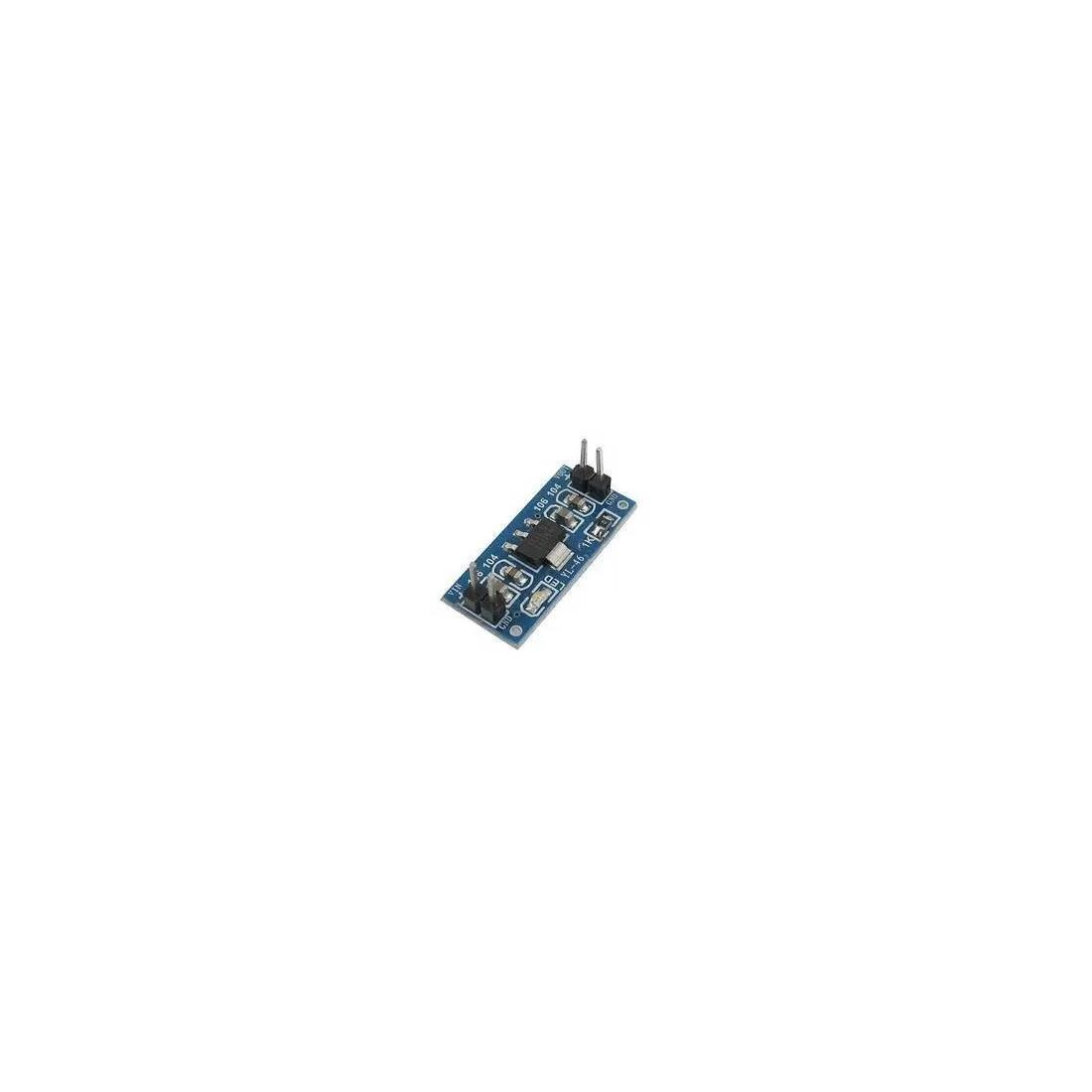

Módulo regulador de voltaje lineal fijo basado en el integrado AMS1117-3.3V, diseñado específicamente para convertir una entrada de 5V DC a una salida fija de 3.3V DC con una corriente máxima de 800mA (1A pico). Es una solución ideal para alimentar módulos y microcontroladores que trabajan a 3.3V desde una fuente de 5V estable (como un Arduino UNO, USB, o fuente de 5V). El AMS1117 es un regulador lineal de baja caída de tensión (LDO - Low Dropout) con dropout típico de solo 1.1V a plena corriente, permitiendo operar correctamente con entradas tan bajas como 4.4V para mantener 3.3V de salida. El módulo incluye condensadores de entrada (10µF-22µF) y salida (22µF) para garantizar estabilidad sin oscilaciones. Es ampliamente utilizado para alimentar sensores de 3.3V, módulos WiFi (ESP8266, ESP32), pantallas OLED, módulos Bluetooth (HC-05/HC-06 en modo 3.3V), y cualquier dispositivo que requiera 3.3V limpios desde 5V.
Especificaciones técnicas:
• Modelo: Módulo AMS1117-3.3V
• Chip principal: AMS1117-3.3 (Advanced Monolithic Systems o clon)
• Topología: Regulador lineal LDO (Low Dropout)
• Voltaje entrada (IN): 4.4V – 12V DC (recomendado 5V)
• Voltaje salida (OUT): 3.3V DC (fijo, no ajustable)
• Corriente salida máxima: 800mA (1A pico)
• Corriente salida recomendada continua: 500mA – 700mA (con ventilación adecuada)
• Dropout voltage (caída de tensión): 1.1V – 1.3V a 800mA
• Precisión de voltaje de salida: ±1% – ±2% (típico)
• Regulación de línea: 0.2% (típico)
• Regulación de carga: 0.4% (típico)
• Rizado de salida: <1 mV (extremadamente bajo, regulador lineal)
• Corriente de reposo (quiescent current): 5 – 10 mA
• Corriente mínima de carga: 0 mA (no requiere carga mínima para estabilidad)
• Protecciones:
• Protección térmica (apagado por sobrecalentamiento ~165°C)
• Limitación de corriente (corto circuito, 1.1A-1.5A pico)
• Componentes del módulo:
• Regulador AMS1117-3.3 (SOT-223 o TO-252 según versión)
• Condensador de entrada (10µF – 22µF, tántalo o electrolítico)
• Condensador de salida (22µF, tántalo o electrolítico)
• (Opcional) LED indicador de alimentación (rojo o verde)
• (Opcional) Resistencia limitadora para LED
• Bornes de conexión: Terminales de tornillo o pines macho (IN, GND, OUT)
• Temperatura de operación: -40°C a +125°C (chip)
• Temperatura máxima del chip: 125°C (protección térmica actúa a ~165°C)
• Dimensiones PCB: Aprox. 25 x 20 x 8 mm (según versión)
• Peso: Aprox. 3g – 5g
• Aplicaciones: Alimentación de ESP8266 (NodeMCU, Wemos D1 mini) desde 5V, conversión para sensores I2C de 3.3V (BME280, MPU6050, etc.), alimentación de pantallas OLED, alimentación de módulos Bluetooth de 3.3V, interfaz entre sistemas de 5V y 3.3V (como nivelador de potencia), conversión para módulos GPS de 3.3V, alimentación de microcontroladores de 3.3V (ESP32, STM32F103), proyectos de robótica con lógica mixta 5V/3.3V
Conexión típica:
• IN (entrada positiva): Fuente DC positiva de 5V (desde Arduino 5V, USB, o fuente externa)
• GND (tierra común): Referencia de tierra (conectar al GND de la fuente y de la carga)
• OUT (salida positiva): Alimentación 3.3V para la carga
Características destacadas:
• Voltaje de salida fijo 3.3V: No requiere ajuste, listo para usar
• Muy bajo ruido: Regulador lineal, sin ruido de conmutación (contrario a módulos Buck como LM2596)
• Baja caída de tensión (LDO): Funciona con entradas desde 4.4V a 12V, ideal desde 5V
• Respuesta transitoria rápida: Mejor que los convertidores conmutados para cargas dinámicas
• Protecciones robustas: Térmica y sobrecorriente
• Tamaño compacto: Muy pequeño, fácil de integrar en proyectos
• Bajo costo: Económico y disponible
• Condensadores incluidos: No necesita componentes externos
