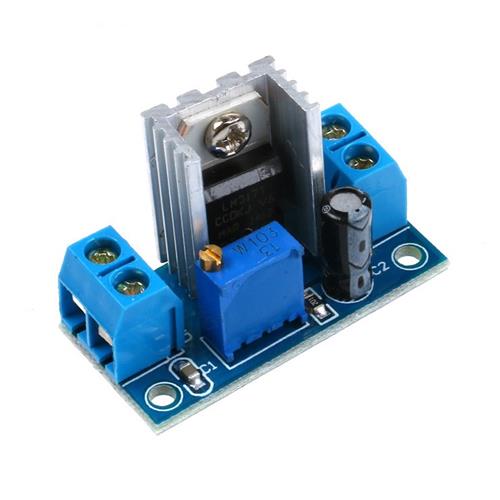

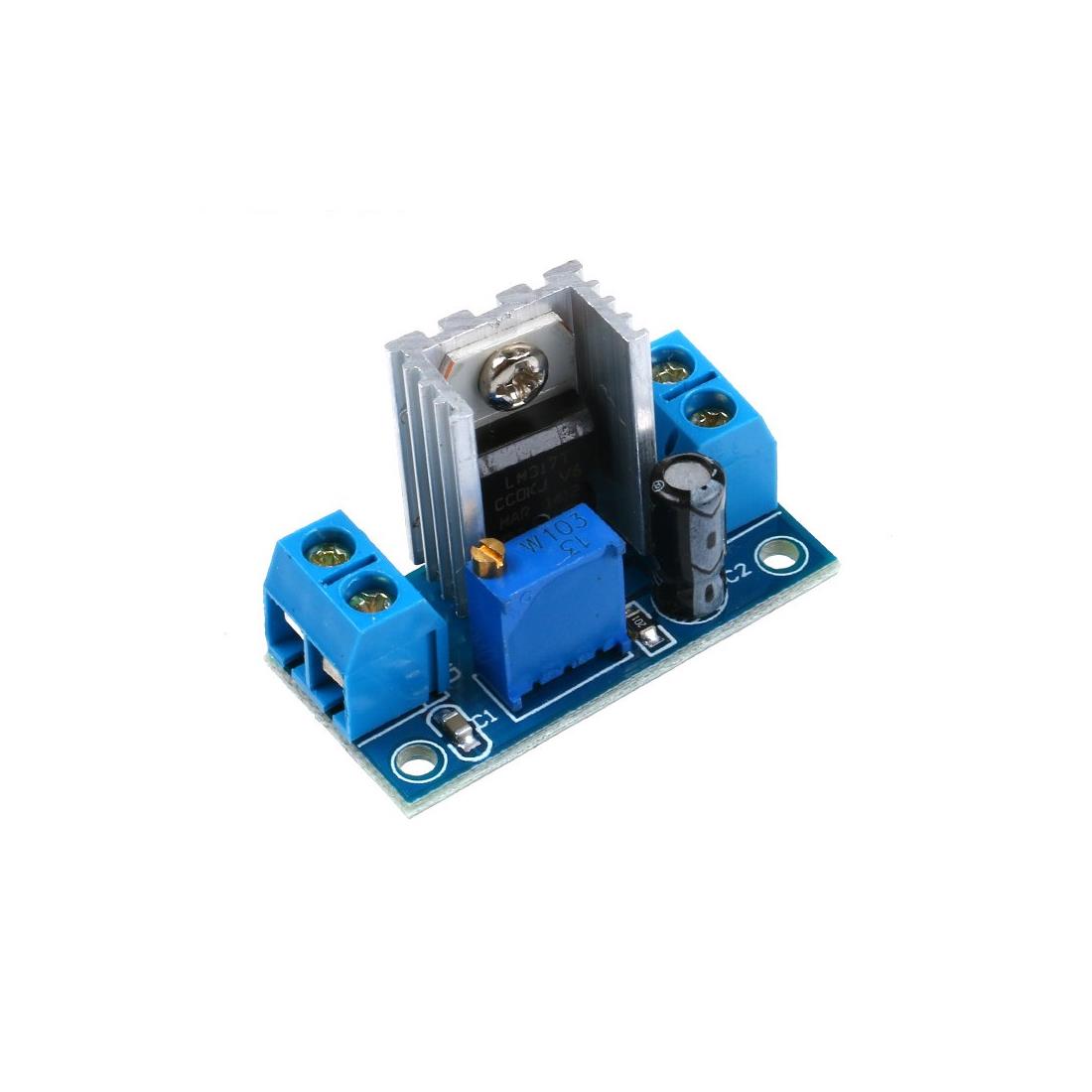

Módulo regulador de voltaje lineal basado en el integrado LM317 (de National Semiconductor/Texas Instruments o clon), uno de los reguladores ajustables más populares de la electrónica. A diferencia de los convertidores conmutados (Buck como LM2596), el LM317 es un regulador lineal que disipa la diferencia de voltaje (Vin - Vout) × Iout en forma de calor, pero proporciona una salida extremadamente limpia con muy bajo rizado, ideal para aplicaciones de audio, RF, instrumentación de precisión y alimentación de circuitos analógicos sensibles. El módulo incluye condensadores de entrada y salida (típicamente 0.33µF y 0.1µF) para estabilidad, un potenciómetro multivuelta para ajuste fino, y un disipador de calor para mejorar la disipación. Es ideal para fuentes de laboratorio de bajo costo, proyectos de audio de alta fidelidad, reemplazo de baterías en equipos antiguos, y cualquier aplicación que requiera voltaje ajustable con mínimo ruido eléctrico.
Especificaciones técnicas:
• Modelo: Módulo LM317 (regulador lineal ajustable)
• Chip principal: LM317T / LM317 (TO-220)
• Topología: Lineal (regulador serie ajustable)
• Voltaje entrada (IN): 4.2V – 40V DC (requiere al menos Vout + 3V para regulación)
• Voltaje salida (OUT): 1.25V – 37V DC (ajustable mediante potenciómetro)
• Corriente salida máxima: 1.5A (pico)
• Corriente salida recomendada continua: 0.5A – 1A (con disipador incluido), hasta 1.5A con disipador externo grande y ventilación
• Potencia máxima disipable: 15W – 20W (limitado por disipación térmica, depende de la diferencia Vin-Vout)
• Rizado (ripple) de salida: <1 mV (típico, extremadamente bajo comparado con conmutados)
• Regulación de línea: 0.01% / V (típico)
• Regulación de carga: 0.1% (típico)
• Impedancia de salida: 0.1O (típico, muy baja)
• Corriente de reposo (standby): 3 – 5 mA (constante, sin carga)
• Corriente mínima de carga: 3 – 10 mA (requiere carga mínima para estabilidad)
• Protecciones:
• Protección térmica (apagado por sobrecalentamiento >165°C)
• Limitación de corriente (1.5A – 2.2A pico)
• Protección de área segura (SOA) para transistores internos
• Componentes del módulo:
• Regulador LM317T con disipador de aluminio (tipo horquilla o aletas)
• Resistencias fijas (típicamente 240O entre OUT y ADJ)
• Potenciómetro multivuelta (5kO – 10kO) para ajuste de voltaje
• Condensadores: 0.33µF (entrada), 0.1µF (salida), algunos con electrolítico opcional (10-100µF)
• Diodos de protección (opcionales, contra descarga de condensador de salida)
• Bornes de conexión: Terminales de tornillo o pines macho (IN, GND, OUT)
• Disipador térmico incluido: Aluminio extruido (aprox. 20x15x10mm)
• Temperatura de operación: -40°C a +125°C (chip), disipador limitará la práctica a 60°C-80°C
• Dimensiones PCB: Aprox. 45 x 35 x 25 mm (incluyendo disipador y potenciómetro)
• Peso: Aprox. 20g – 25g
• Aplicaciones: Fuente de alimentación de laboratorio de bajo ruido, alimentación para amplificadores de audio (preamp, phono, headphone), referencia de voltaje ajustable, reemplazo de baterías en equipos antiguos, alimentación para circuitos de RF y PLL, fuentes para instrumentos de medición analógicos, cargador lento de baterías (con limitación externa), alimentación de prototipos donde el ruido de conmutación no es tolerable
Conexión típica:
• IN (entrada positiva): Fuente DC positiva (ej: transformador + puente rectificador + condensador, o fuente externa regulada)
• GND (entrada negativa / tierra común): Referencia de tierra
• OUT (salida positiva): Carga positiva (voltaje regulado entre 1.25V y Vin-3V)
• Importante: El LM317 requiere que la corriente de salida no sea menor a 3-10mA para mantener regulación. Para cargas muy ligeras (<5mA), añadir resistencia de carga permanente (240O-470O entre OUT y GND)
Módulo regulador de voltaje lineal basado en el integrado LM317 (de National Semiconductor/Texas Instruments o clon), uno de los reguladores ajustables más populares de la electrónica. A diferencia de los convertidores conmutados (Buck como LM2596), el LM317 es un regulador lineal que disipa la diferencia de voltaje (Vin - Vout) × Iout en forma de calor, pero proporciona una salida extremadamente limpia con muy bajo rizado, ideal para aplicaciones de audio, RF, instrumentación de precisión y alimentación de circuitos analógicos sensibles. El módulo incluye condensadores de entrada y salida (típicamente 0.33µF y 0.1µF) para estabilidad, un potenciómetro multivuelta para ajuste fino, y un disipador de calor para mejorar la disipación. Es ideal para fuentes de laboratorio de bajo costo, proyectos de audio de alta fidelidad, reemplazo de baterías en equipos antiguos, y cualquier aplicación que requiera voltaje ajustable con mínimo ruido eléctrico.
Especificaciones técnicas:
• Modelo: Módulo LM317 (regulador lineal ajustable)
• Chip principal: LM317T / LM317 (TO-220)
• Topología: Lineal (regulador serie ajustable)
• Voltaje entrada (IN): 4.2V – 40V DC (requiere al menos Vout + 3V para regulación)
• Voltaje salida (OUT): 1.25V – 37V DC (ajustable mediante potenciómetro)
• Corriente salida máxima: 1.5A (pico)
• Corriente salida recomendada continua: 0.5A – 1A (con disipador incluido), hasta 1.5A con disipador externo grande y ventilación
• Potencia máxima disipable: 15W – 20W (limitado por disipación térmica, depende de la diferencia Vin-Vout)
• Rizado (ripple) de salida: <1 mV (típico, extremadamente bajo comparado con conmutados)
• Regulación de línea: 0.01% / V (típico)
• Regulación de carga: 0.1% (típico)
• Impedancia de salida: 0.1O (típico, muy baja)
• Corriente de reposo (standby): 3 – 5 mA (constante, sin carga)
• Corriente mínima de carga: 3 – 10 mA (requiere carga mínima para estabilidad)
• Protecciones:
• Protección térmica (apagado por sobrecalentamiento >165°C)
• Limitación de corriente (1.5A – 2.2A pico)
• Protección de área segura (SOA) para transistores internos
• Componentes del módulo:
• Regulador LM317T con disipador de aluminio (tipo horquilla o aletas)
• Resistencias fijas (típicamente 240O entre OUT y ADJ)
• Potenciómetro multivuelta (5kO – 10kO) para ajuste de voltaje
• Condensadores: 0.33µF (entrada), 0.1µF (salida), algunos con electrolítico opcional (10-100µF)
• Diodos de protección (opcionales, contra descarga de condensador de salida)
• Bornes de conexión: Terminales de tornillo o pines macho (IN, GND, OUT)
• Disipador térmico incluido: Aluminio extruido (aprox. 20x15x10mm)
• Temperatura de operación: -40°C a +125°C (chip), disipador limitará la práctica a 60°C-80°C
• Dimensiones PCB: Aprox. 45 x 35 x 25 mm (incluyendo disipador y potenciómetro)
• Peso: Aprox. 20g – 25g
• Aplicaciones: Fuente de alimentación de laboratorio de bajo ruido, alimentación para amplificadores de audio (preamp, phono, headphone), referencia de voltaje ajustable, reemplazo de baterías en equipos antiguos, alimentación para circuitos de RF y PLL, fuentes para instrumentos de medición analógicos, cargador lento de baterías (con limitación externa), alimentación de prototipos donde el ruido de conmutación no es tolerable
Conexión típica:
• IN (entrada positiva): Fuente DC positiva (ej: transformador + puente rectificador + condensador, o fuente externa regulada)
• GND (entrada negativa / tierra común): Referencia de tierra
• OUT (salida positiva): Carga positiva (voltaje regulado entre 1.25V y Vin-3V)
• Importante: El LM317 requiere que la corriente de salida no sea menor a 3-10mA para mantener regulación. Para cargas muy ligeras (<5mA), añadir resistencia de carga permanente (240O-470O entre OUT y GND)
