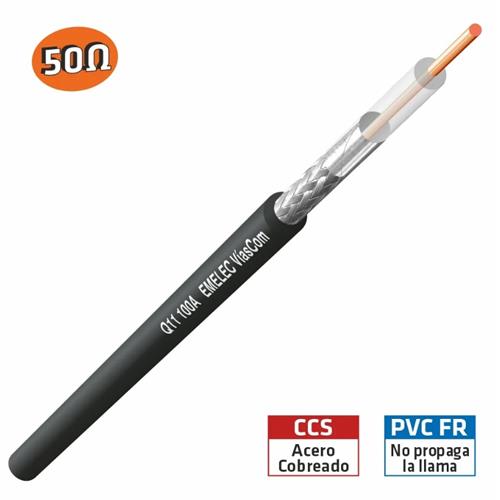

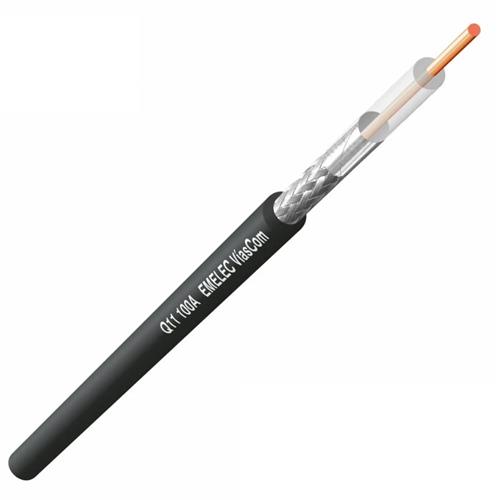

Serie Q11-100A
Cable Coaxial RG100 A 50O

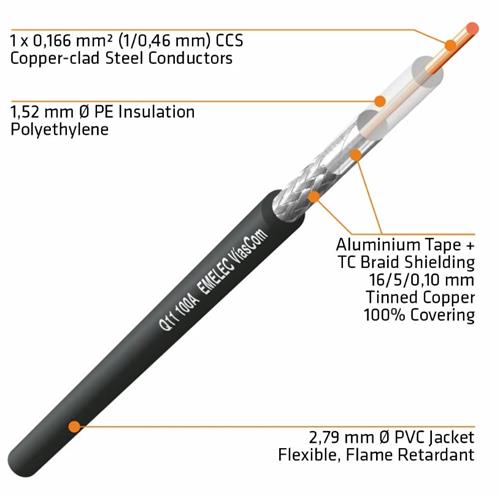

0,46 mm CCS + 1,52 mm Solid PE
Doble Pantalla Cinta Al + Trenza TC 92% cobertura
Ø Exterior: 2,79 mm
Descripción del producto
0,46 mm CCS + 1,52 mm Solid PE.
Doble Pantalla Cinta Al + Trenza TC 92% cobertura.
Ø Exterior: 2,79 mm.
Estos cables están diseñados para el conexionado de antenas en sistemas inalámbricos. Tienen menos pérdida que los cables coaxiales MIL-C-17. Equivalentes Q11 400: RG 8 AU, RG 213 U, RG 214 Q11 195: RG 58 CU, RG 142, RG 223 Q11 100A: RG 174 U, RG 316
Presentación

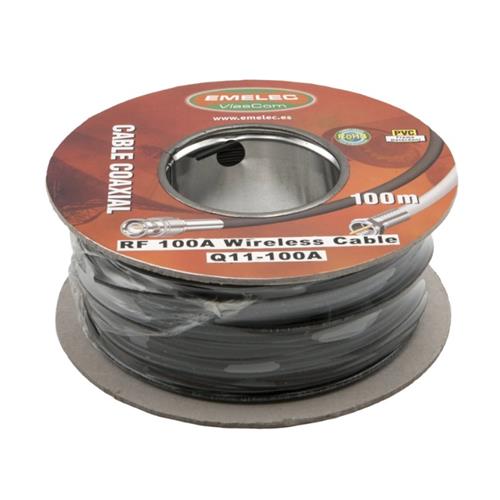

Bobina de 100mts.
Características
Conductor: CCS Rígido 0,46 mm
Dieléctrico: PE Sólido 1,52 mm
Pantalla 1: Cinta Aluminio
Pantalla 2: Trenza cobre estañado Cobertura 92%
Funda: PVC retardante de llama
Color funda: Negro
Características físicas
Temperatura de servicio: -40 ºC / +85 ºC
Características eléctricas
Tensión máxima CA: 49 V.
Impedancia: 50±3 O
Capacidad: 101,1 pF/m
Velocidad de Propagación: 66,0 %
Pérdida de Retorno: = 20 dB
Efectividad del Apantallamiento: = 90 dB
Inner Conductor DCR: 340,0 O/km
Outer Shield DCR: 31,2 O/km
Voltage withstand: 500,0 Volts DC
Spark Test: 2.000 VRMS
Atenuación (20 ºC):
Frecuencia
(MHz) Máx. Atenuación
(dB/100m)
30 12,9
50 16,7
150 29,4
220 35,8
450 51,9
900 74,9
1.500 98,7
1.800 109,0
2.000 115,5
2.500 130,6
