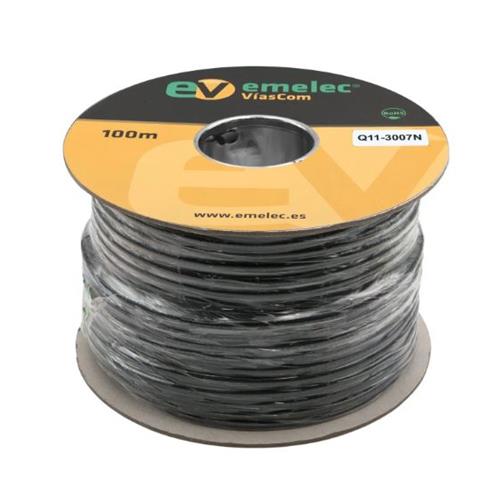

Cable de Vídeo Digital 3G-SDI / 4K-UHD (1,00 / 4,60) 18AWG negro Q11-3007N

Cable de Vídeo Digital 3G-SDI / 4K-UHD (1,00 / 4,60) 18AWG negro Q11-3007N

Ø 1,00 mm BC + 4,60 mm FHDPE
Pantalla Cinta Al + Trenza TC
Ø Exterior: 7,00 mm
Serie Q11-3007 Cable de Vídeo Digital 3G-SDI / 4K-UHD (1,00 / 4,60) 18AWG

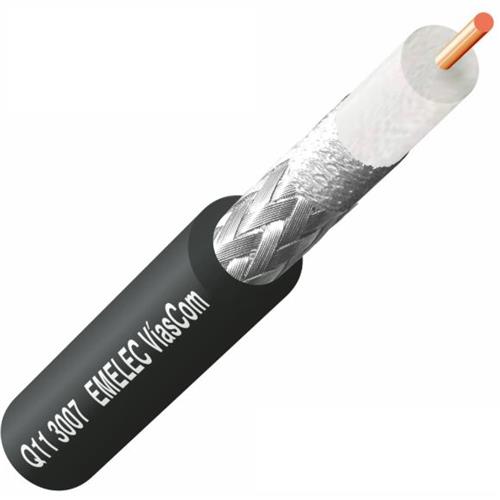

Construcción
Conductor: Cobre pulido BC
Filàstica: 1/1,00 mm
Aislamiento: FHDPE Ø 4,60 mm
Color: Blanco
Pantalla: Cinta Al 100% Cobertura
Trenza TC 90% Cobertura
Cubierta: FR-PVC Ø 7,00 mm
Colores: Negro, Azul, Verde, Violeta y Amarillo

Características eléctricas
Impedancia: 75O
Resistencia 20°C
Conductor: máx. 21,8 O/km ± 5%
Aislamiento: mín. 10M O/km ± 5%
Capacidad c/p: 60 pF/m
Inductancia 20°C: 0,31 µH/m
F. Velocidad: 0,89
Atenuación:
MHz          50  100  400  800  1000  1500  2000
dB/100 m  4,5  6,5 12,5   18     21     27      30

Características físicas
No propagador de la llama IEC 60332-1-2
Temperatura de servicio: -15°C/ +70°C

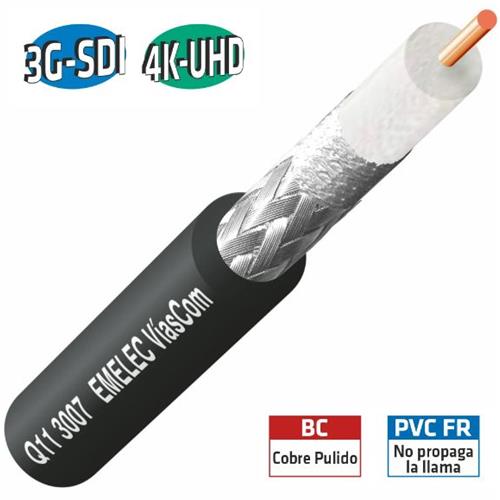

Descripción del producto
• Cable diseñado para transmisión de señales de vídeo HD-SDI, 3G-SDI y 4K-UHD.
• Conductor central unifilar de 1,00 mm de cobre BC.
• Dieléctrico de espuma de polietileno de alta densidad que permite una velocidad de propagación de la señal superior y una disminución de la atenuación.
• Apantallamiento de un 100% gracias a la cinta de Al más la trenza de cobre estañado TC.
• Cubierta FR-PVC no propagadora de la llama.

Aplicaciones
• Enlaces de vídeo analógico y digital.
• Medias y largas distancias.
• Instalaciones fijas o móviles.
