Fabricante: KEC Corporation (Korea Electronics)
Categoría: Transistores bipolares (BJT) de potencia media
Tipo de producto: Transistor PNP de propósito general
Subcategoría: Medium Power Transistor
Serie: -
Alias de parte: KTA1046-Y-U/PF, KTA1046-Y-U/PU, KTA1046-GR-U/PU, KTA1046-O-U/PU
Tipo: Silicon PNP Epitaxial Planar
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole

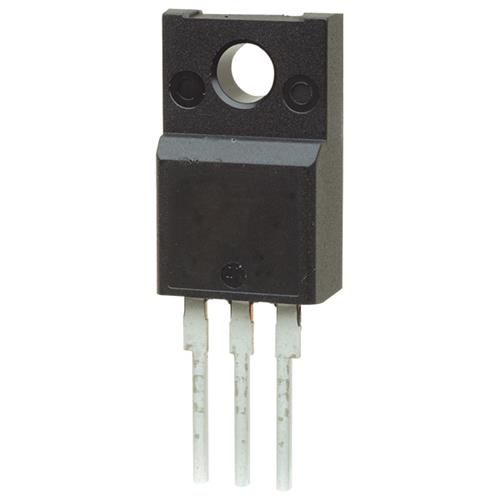

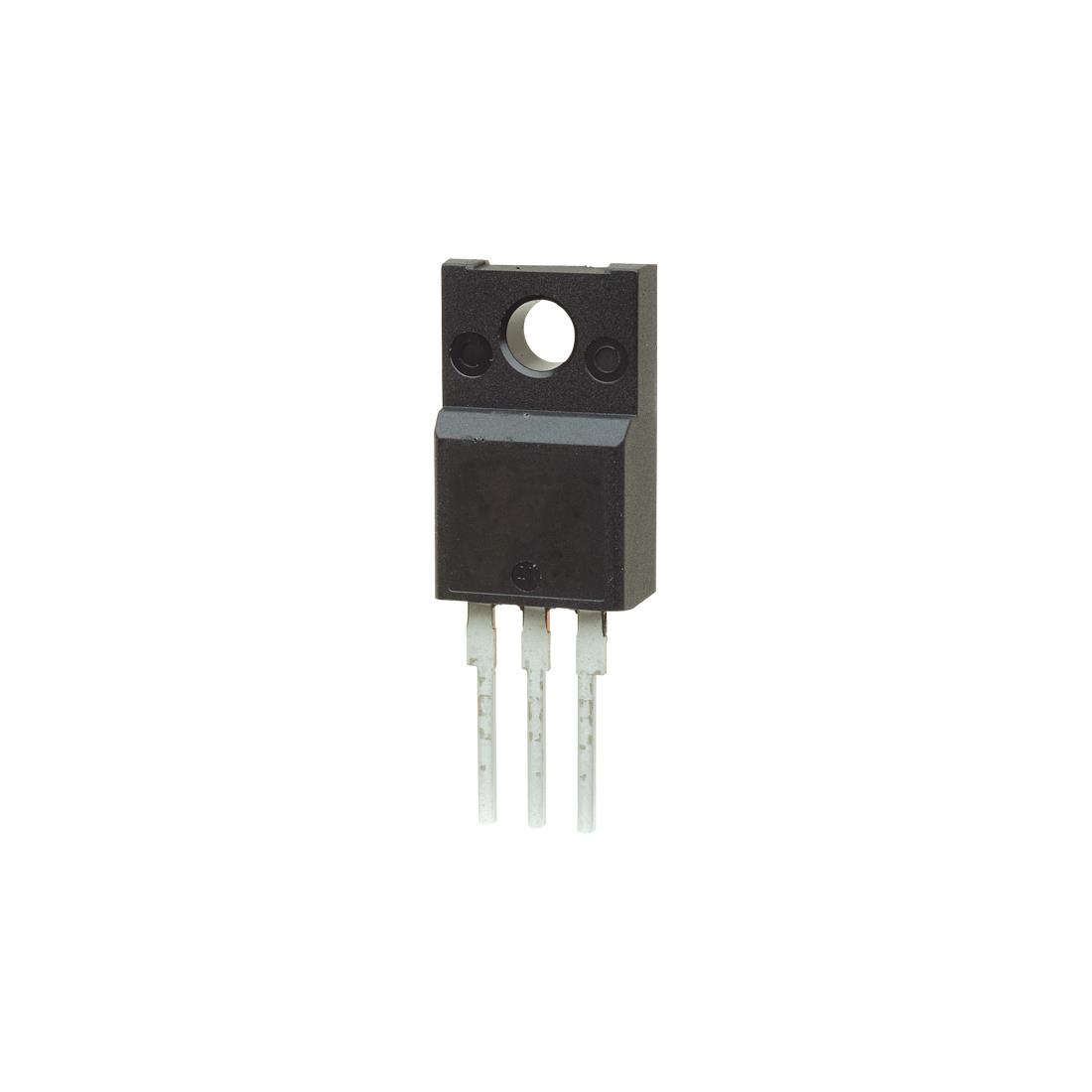

Encapsulado: TO-220IS (TO-220 Full Pack aislado, también denominado TO-220F, TO-220FP, ITO-220AB)
Tensión colector-emisor máxima (Vceo): -60V
Tensión colector-base máxima (Vcbo): -60V
Tensión emisor-base máxima (Vebo): -7V
Corriente de colector máxima (Ic): -3A (continua)
Corriente de base máxima (Ib): -0.5A
Potencia de disipación máxima (Pc): 2W a 20W según especificación
Tensión de saturación colector-emisor (Vce(sat)): -1.0V máx @ Ic=-2A, Ib=-0.2A
Ganancia de corriente (hFE): 100 a 300 según clasificación @ Ic=-500mA, Vce=-5V
Frecuencia de transición (ft): 30MHz (típica)
Capacitancia de salida (Cob): 45pF
Corriente de fuga colector-base (Icbo): -1µA máx @ Vcb=-60V
Corriente de fuga emisor-base (Iebo): -1µA máx @ Veb=-7V
Temperatura de operación (Tj, Tstg): -55°C a +150°C
Aplicación principal: Electrónica de consumo, sistemas de audio, fuentes de alimentación, aplicaciones de propósito general
País de origen: KR (Corea del Sur)
Peso unitario: 2.0g a 2.2g
Clasificación por ganancia (hFE):
• KTA1046-O: hFE = 100 a 200
• KTA1046-Y: hFE = 100 a 300
• KTA1046-GR: hFE = 150 a 300
Notas importantes:
• El KTA1046 es el equivalente directo del 2SA1046 fabricado por KEC, siendo el código "KTA" el prefijo que utiliza KEC para sus transistores PNP (mientras que "KTC" es para NPN)
• Este transistor es complementario directo del KTC2026, formando un par ideal para amplificadores push-pull
• Discrepancia en la potencia de disipación:
• La mayoría de los fabricantes (incluyendo la página oficial de KEC) especifican 2W para este transistor
• Otras fuentes indican 20W, probablemente confundiendo la potencia máxima con la versión TO-220 estándar no aislada
• Se recomienda tomar como referencia los 2W de la hoja de datos oficial de KEC
• Configuración de pines en TO-220IS (vista frontal con la pestaña hacia arriba): Pin 1 = Base, Pin 2 = Colector, Pin 3 = Emisor
• El encapsulado TO-220IS es totalmente aislado (Full Pack), lo que elimina la necesidad de aislante térmico adicional entre el componente y el disipador
• Estado del producto: Activo, con versiones calificadas como "New" y "Active" según la página oficial de KEC
• Características destacadas:
• Baja tensión de saturación: Vce(sat) = -1.0V máximo
• Baja corriente de fuga: Icbo = -1µA máximo
• Alta ganancia de corriente
• Aplicaciones típicas:
• Electrónica de consumo - electrodomésticos y sistemas de audio
• Fuentes de alimentación
• Amplificadores de audio
• Conmutación de potencia media
• Aplicaciones de propósito general
• Versiones disponibles: KEC ofrece múltiples versiones según nivel de ganancia y cumplimiento RoHS (Pb-Free, Halogen Free)
• El transistor es compatible con RoHS y libre de plomo en sus versiones actuales
