Fabricante: Changjiang Electronics (CJ), Unisonic, Central Semiconductor (versión TO-126 original)
Categoría: Transistores bipolares (BJT) de potencia media
Tipo de producto: Transistor NPN para amplificación y conmutación de propósito general
Subcategoría: Medium Power Transistor
Serie: 2N6714 - 2N6718
Alias de parte: 2N6718 (versión TO-92 de CJ y Unisonic)
Tipo: Silicon NPN Planar Epitaxial
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole

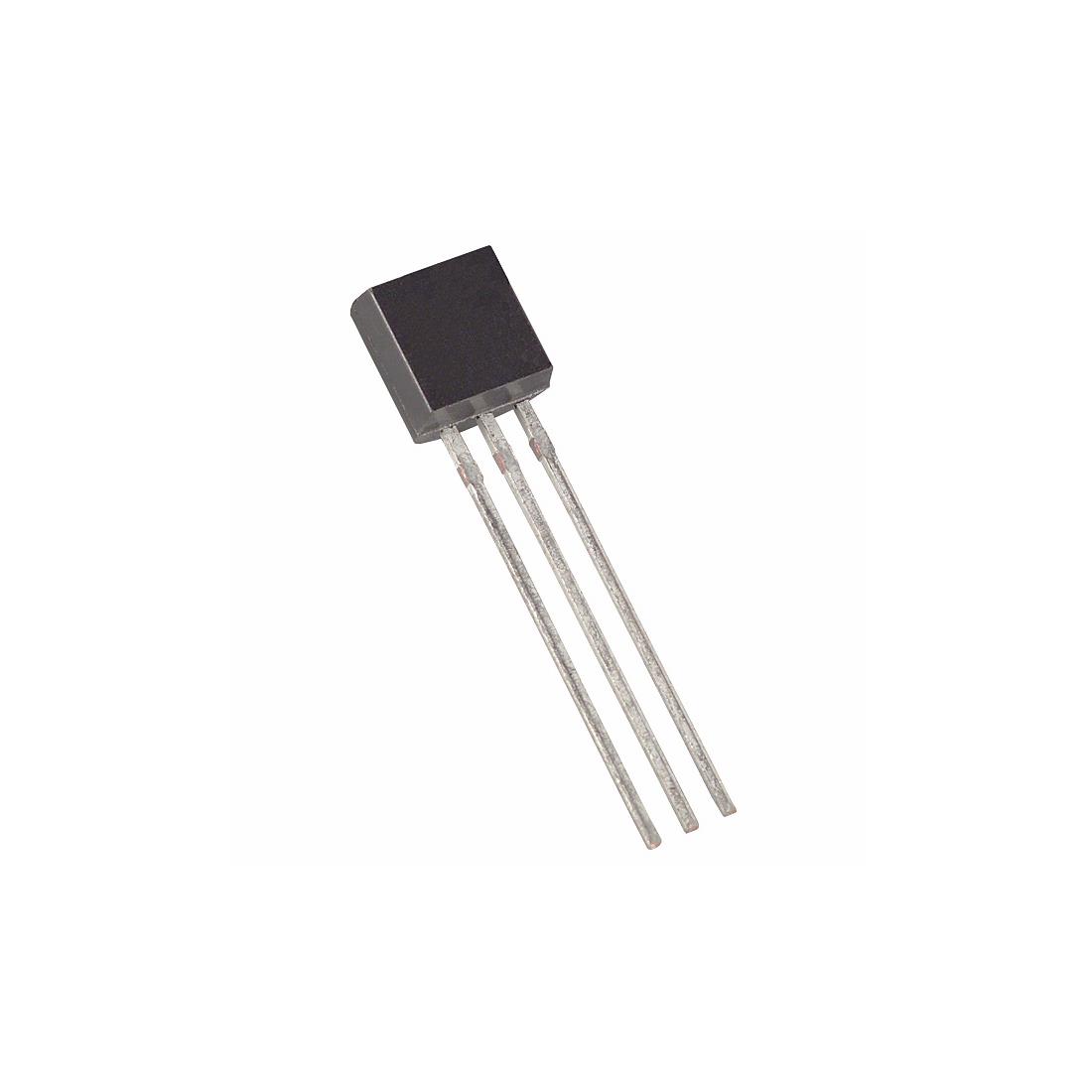

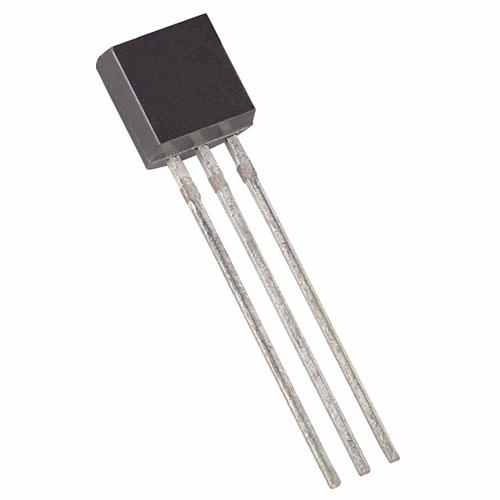

Encapsulado: TO-92 (TO-226AA, plástico de 3 pines)
Tensión colector-emisor máxima (Vceo): 100V
Tensión colector-base máxima (Vcbo): 100V
Tensión emisor-base máxima (Vebo): 5V
Corriente de colector máxima (Ic): 1A
Potencia de disipación máxima (Pd): 1.6W (Ta=25°C) - 1W según otras especificaciones
Tensión de saturación colector-emisor (Vce(sat)): 0.35V máx @ Ic=350mA, Ib=35mA; 0.5V @ Ic=1A, Ib=50mA
Ganancia de corriente (hFE): 50 a 250 @ Ic=250mA, Vce=1V (mínimo 50)
Frecuencia de transición (ft): 50MHz
Capacitancia de salida (Cob): No especificada
Corriente de fuga colector-base (Icbo): 0.1µA máx @ Vcb=100V
Corriente de fuga colector-emisor (Iceo): 0.1µA máx
Temperatura de operación (Tj, Tstg): -55°C a +150°C
Aplicación principal: Amplificadores de potencia media, conmutación de propósito general, drivers de baja potencia, etapas de salida en equipos de audio, circuitos de regulación
País de origen: CN (Changjiang Electronics, Unisonic), varía según fabricante
Peso unitario: 0.2g (aprox)
Notas importantes:
• La versión en TO-92 del 2N6718 es fabricada por Changjiang Electronics (CJ) y Unisonic, a diferencia del encapsulado TO-126F utilizado por Central Semiconductor
• Discrepancias con la versión TO-126 original:
• Encapsulado: TO-92 (plástico de 3 pines) frente a TO-126F (con aleta de montaje)
• Disipación: La potencia máxima de 1.6W en TO-92 requiere precaución, ya que el encapsulado TO-92 típicamente maneja 625mW. Se recomienda no superar los 500mA en aplicaciones continuas
• Configuración de pines en TO-92 (vista frontal con la cara plana hacia ti, patillas hacia abajo): Pin 1 = Emisor, Pin 2 = Base, Pin 3 = Colector
• Precaución: La disipación de 1.6W en encapsulado TO-92 es inusualmente alta. Para aplicaciones que superen los 500mW, se recomienda utilizar la versión TO-126F con disipador térmico adecuado
• El transistor está diseñado para aplicaciones de amplificación y conmutación con corrientes de hasta 1A
• Estado del producto: Activo (Active) en Changjiang Electronics y Unisonic, disponible en distribuidores como LCSC
• El complementario PNP sugerido para aplicaciones push-pull sería el 2N6719 (PNP complementario), aunque su disponibilidad es limitada
• Aplicaciones típicas:
• Amplificadores de potencia de audio de baja potencia
• Drivers para relés y cargas inductivas
• Conmutación de propósito general
• Etapas de salida en equipos de consumo
• Nota de compatibilidad: Al reemplazar la versión TO-126F por la versión TO-92, verificar que la disipación térmica sea adecuada para la aplicación específica
