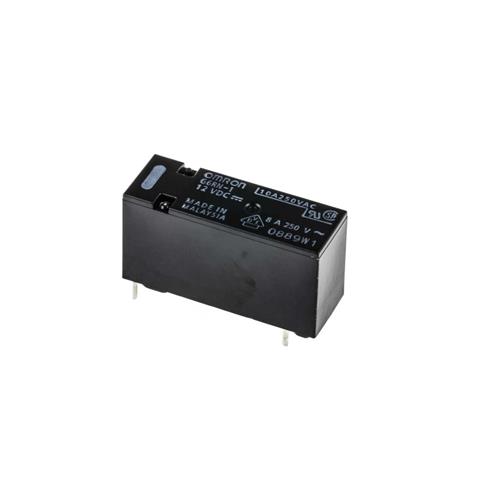

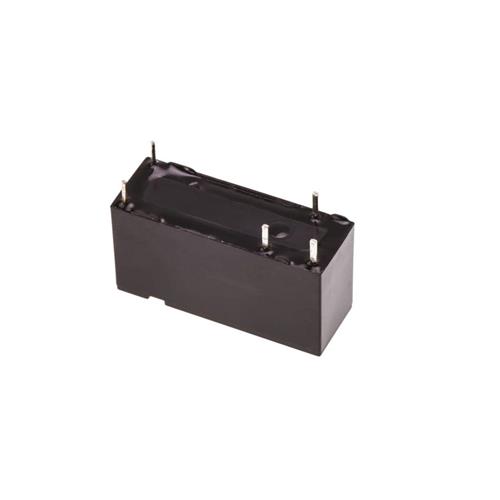

Fabricante: Omron Corporation
Categoría: Relés electromecánicos
Tipo de producto: Relé de potencia
Subcategoría: Relé para PCB
Serie: G6RN
Alias de parte: G6RN-1-DC12, G6RN-1 DC12, G6RN1DC12, Z988-ND, 399-13876-ND
Tipo: General Purpose Relay (Miniature Power Relay)
Configuración: SPDT (1 Form C) - Single Pole Double Throw
Tecnología: Electromagnética
Montaje: Through Hole (THT) / PCB
Encapsulado: Plástico sellado (Sealed - Fully)
Tensión de bobina (Coil Voltage): 12 VDC
Corriente de bobina (Coil Current): 18.3 mA
Resistencia de bobina (Coil Resistance): 655 O ±10%
Potencia de bobina: Aprox. 220 mW
Tipo de bobina: Non Latching (Monostable)
Tensión de operación (Must Operate Voltage): 8.4 VDC (70% de la nominal)
Tensión de liberación (Must Release Voltage): 1.2 VDC (10% de la nominal)
Tensión máxima admisible: 150% (a 23°C)
Capacidad de contacto (Contact Rating): 8 A
Tensión de conmutación (Switching Voltage): 250 VAC / 30 VDC
Potencia de conmutación máx. (AC/DC): 2,000 VA / 240 W
Contacto DC nominal: 5 A a 30 VDC (resistivo)
Material de contacto: Aleación de plata (Ag Alloy) + baño de oro (cadmium-free)
Tiempo de operación (Operate Time): 15 ms máx.
Tiempo de liberación (Release Time): 5 ms máx.
Vida útil mecánica: 10,000,000 operaciones mín.
Vida útil eléctrica: 50,000 operaciones mín. (con carga nominal AC250V 8A / DC30V 5A)
Aislamiento bobina-contactos: 4,000 VAC
Aislamiento entre contactos: 1,000 VAC
Resistencia de aislamiento: 1,000 MO (a 500 VDC)
Distancia de aislamiento: 8 mm (clearance/creepage)
Tensión de impulso (coil-contacts): 10,000 V (1.2 x 50µs)
Temperatura de operación: -40°C a +85°C
Dimensiones (Largo x Ancho x Alto): 28.5 mm x 10 mm x 15 mm
Peso: Aprox. 9 g
País de origen: JP (Japón)
Cumplimiento RoHS: Sí (Lead Free)
Aprobaciones: UL, CSA, VDE, IEC
Notas importantes:
• El G6RN-1-DC12 es un relé de potencia SPDT de la serie G6RN de Omron, diseñado para montaje vertical en PCB, ideal para electrodomésticos, equipos de oficina y aplicaciones industriales donde el espacio en la placa es limitado.
• El relé está completamente sellado (Sealed - Fully), permitiendo el lavado automático de la placa tras el ensamblaje y soportando entornos con presencia de gases inflamables.
• Cuenta con aislamiento reforzado (8 mm de distancia) y alta rigidez dieléctrica (4,000 VAC), cumpliendo con las normativas internacionales EN61810-1 e IEC60335-1.
• Altura reducida de 15 mm, aproximadamente un 60% de la altura del modelo G2R de Omron.
• Aplicaciones típicas: control de cargas resistivas en electrodomésticos (hornos, lavavajillas), sistemas de climatización (HVAC), fuentes de alimentación industriales y equipos de automatización.
