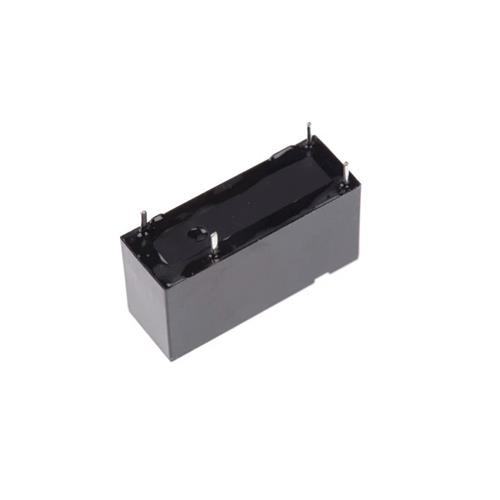

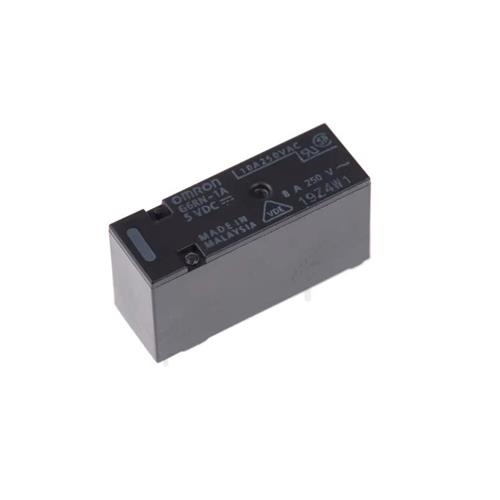

Fabricante: Omron Corporation
Categoría: Relés electromecánicos
Tipo de producto: Relé de potencia
Subcategoría: Relé para PCB
Serie: G6RN
Alias de parte: G6RN1ADC5, Z2345-ND
Tipo: Single Pole Single Throw (SPST) - Normally Open (1 Form A)
Configuración: 1 contacto (SPST-NO)
Tecnología: Electromagnética

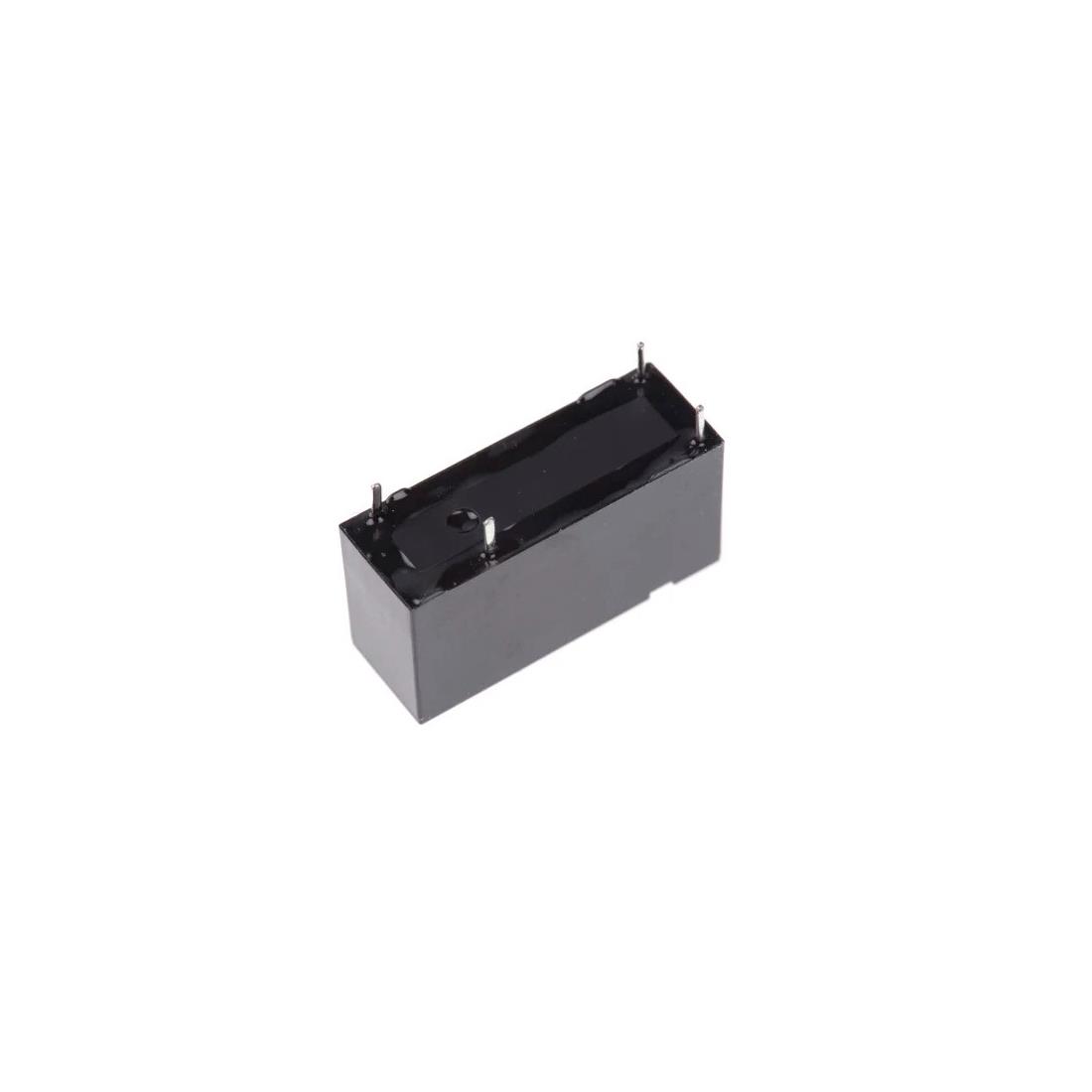

Montaje: Through Hole (THT) / PCB
Encapsulado: Plástico sellado (Sealed - Fully)
Tensión de bobina (Coil Voltage): 5 VDC
Corriente de bobina (Coil Current): 44 mA (43.9 mA típico)
Resistencia de bobina (Coil Resistance): 114 O ±10%
Potencia de bobina: Aprox. 220 mW
Tipo de bobina: Non Latching (Monostable)
Tensión de operación (Must Operate Voltage): 3.5 VDC (70% de la nominal)
Tensión de liberación (Must Release Voltage): 0.5 VDC (10% de la nominal)
Tensión máxima admisible: 150% (a 23°C)
Capacidad de contacto (Contact Rating): 8 A
Tensión de conmutación (Switching Voltage): 250 VAC / 30 VDC
Potencia de conmutación máx. (AC/DC): 2,000 VA / 240 W
Contacto en DC: 5 A a 30 VDC (resistivo)
Material de contacto: Aleación de plata con baño de oro (Au plating + Ag alloy, cadmium-free)
Tiempo de operación (Operate Time): 15 ms máx.
Tiempo de liberación (Release Time): 5 ms máx.
Vida útil mecánica: 10,000,000 operaciones mín.
Vida útil eléctrica: 50,000 operaciones mín. (con carga nominal AC250V 8A)
Aislamiento bobina-contactos: 4,000 VAC
Aislamiento entre contactos: 1,000 VAC
Resistencia de aislamiento: 1,000 MO (a 500 VDC)
Distancia de aislamiento: 8 mm (clearance/creepage)
Temperatura de operación: -40°C a +85°C
Dimensiones (Largo x Ancho x Alto): 28.5 mm x 10 mm x 15 mm
Peso: Aprox. 9 g
País de origen: JP (Japón)
Cumplimiento RoHS: Sí
Notas importantes:
• El G6RN-1A-DC5 es un relé de potencia compacto de la serie G6RN de Omron, diseñado para montaje vertical en PCB, ideal para electrodomésticos, equipos de oficina y aplicaciones industriales donde el espacio en la placa es limitado.
• El dispositivo está completamente sellado (Sealed - Fully), lo que permite el lavado automático de la placa tras el ensamblaje y soporta entornos con presencia de gases inflamables (cumple con la norma IEC/EN60079-15 para equipos en atmósferas explosivas).
• Cuenta con aislamiento reforzado (8 mm de distancia) y alta rigidez dieléctrica (4,000 VAC), cumpliendo con las normativas internacionales EN61810-1 e IEC60335-1.
• La versión G6RN-1A-DC5 tiene una altura reducida de 15 mm, aproximadamente un 60% de la altura del modelo G2R de Omron, facilitando su integración en diseños de perfil bajo.
• El contacto DC nominal es de 5 A a 30 VDC, aunque el fabricante especifica que puede conmutar hasta 8 A en DC a tensiones más bajas (12V o 24V).
• El tiempo de entrega estándar es de 26 semanas según distribuidores autorizados.
• Este modelo es el de 5V de la serie G6RN, correspondiendo a la misma familia que los modelos de 12V y 24V proporcionados anteriormente.
• Aplicaciones típicas: control de cargas resistivas en electrodomésticos (hornos, lavavajillas, neveras), sistemas de climatización (HVAC), fuentes de alimentación industriales y equipos de automatización.
