Fabricante: Omron Corporation
Categoría: Relés electromecánicos
Tipo de producto: Relé de potencia
Subcategoría: Relé para PCB
Serie: G6RN
Alias de parte: G6RN1A24DC, G6RN-1A-24DC, G6RN-1ADC24, G6RN8007G, Z2347
Tipo: Single Pole Single Throw (SPST) - Normally Open (1 Form A)
Configuración: 1 contacto (SPST-NO)
Tecnología: Electromagnética
Montaje: Through Hole (THT) / PCB
Encapsulado: Plástico sellado (Sealed - Fully)
Tensión de bobina (Coil Voltage): 24 VDC
Corriente de bobina (Coil Current): 9.2 mA
Resistencia de bobina (Coil Resistance): 2.62 kO ±10%
Potencia de bobina: Aprox. 220 mW
Tipo de bobina: Non Latching (Monostable)
Tensión de operación (Must Operate Voltage): 16.8 VDC (70% de la nominal)
Tensión de liberación (Must Release Voltage): 2.4 VDC (10% de la nominal)
Tensión máxima admisible: 150% (a 23°C)
Capacidad de contacto (Contact Rating): 8 A
Tensión de conmutación (Switching Voltage): 250 VAC / 30 VDC
Potencia de conmutación máx. (AC/DC): 2,000 VA / 150-240 W
Contacto en DC: 5 A a 30 VDC
Material de contacto: Silver Alloy (Aleación de plata, libre de cadmio)
Tiempo de operación (Operate Time): 15 ms máx.
Tiempo de liberación (Release Time): 5 ms máx.
Vida útil mecánica: 10,000,000 operaciones mín.
Vida útil eléctrica: 50,000 operaciones mín. (con carga nominal)
Aislamiento bobina-contactos: 4,000 VAC
Aislamiento entre contactos: 1,000 VAC
Resistencia de aislamiento: 1,000 MO (a 500 VDC)
Distancia de aislamiento: 8 mm (clearance/creepage)
Tensión de impulso (bobina-contactos): 10,000 V (1.2 x 50 µs)
Temperatura de operación: -40°C a +85°C
Dimensiones (Largo x Ancho x Alto): 28.5 mm x 10 mm x 15 mm
Peso: Aprox. 9 g
País de origen: MY (Malasia), JP (Japón)
Cumplimiento RoHS: Sí
Notas importantes:

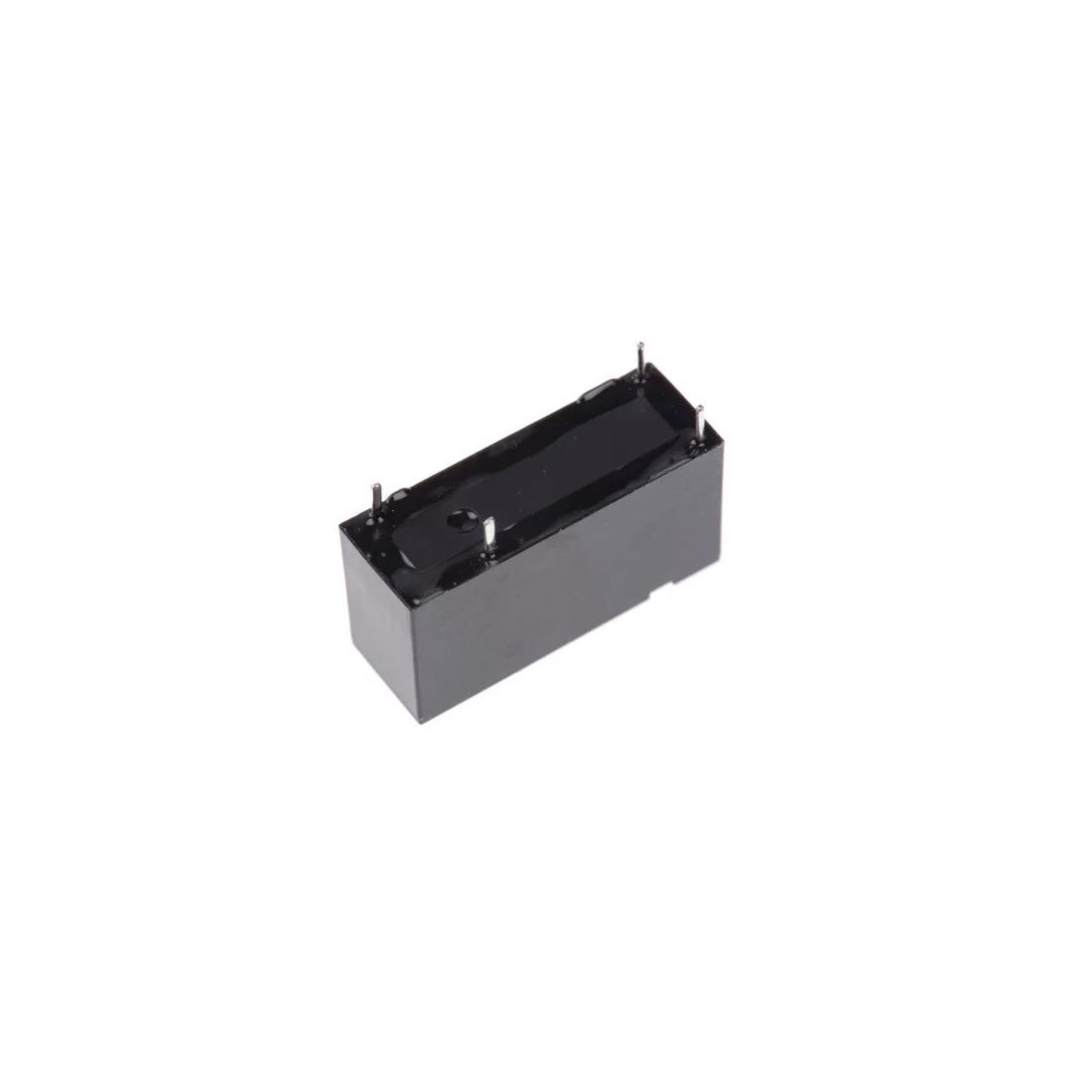

• El G6RN-1A-DC24 es la versión de 24V de la serie G6RN de Omron, un relé de potencia compacto diseñado para montaje vertical en PCB, ideal para aplicaciones de control industrial, electrodomésticos y equipos de oficina.
• El dispositivo está completamente sellado (Sealed - Fully), permitiendo el lavado automático de la placa tras el ensamblaje.
• La corriente en DC varía según la tensión: 8 A a 12 VDC / 24 VDC, y 5 A a 30 VDC.
• Cumple con las normativas internacionales UL, CSA, VDE e IEC.
• Disponibilidad inmediata en stock en distribuidores como DigiKey, con lead time de 4 a 26 semanas según región.
• El modelo tiene una altura reducida de 15 mm, aproximadamente un 60% de la altura del modelo G2R de Omron.
• Aprobado para uso industrial con certificaciones CSA, cURus, UR y VDE.
• Los equivalentes listados incluyen códigos alternativos de Omron (G6RN-1A-24DC, G6RN-1ADC24) y de HONGFA (HF118F/012-1HS5TG).
