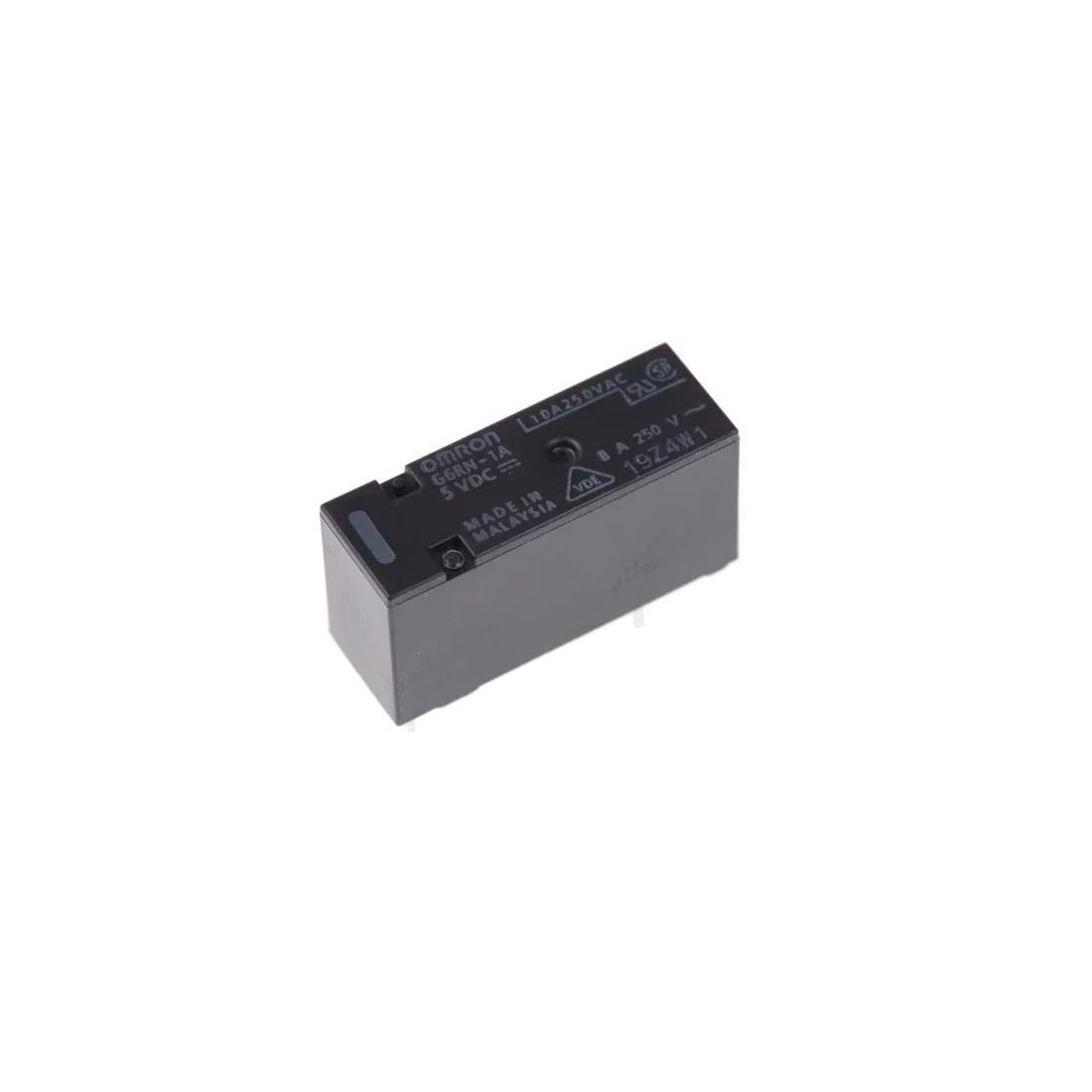

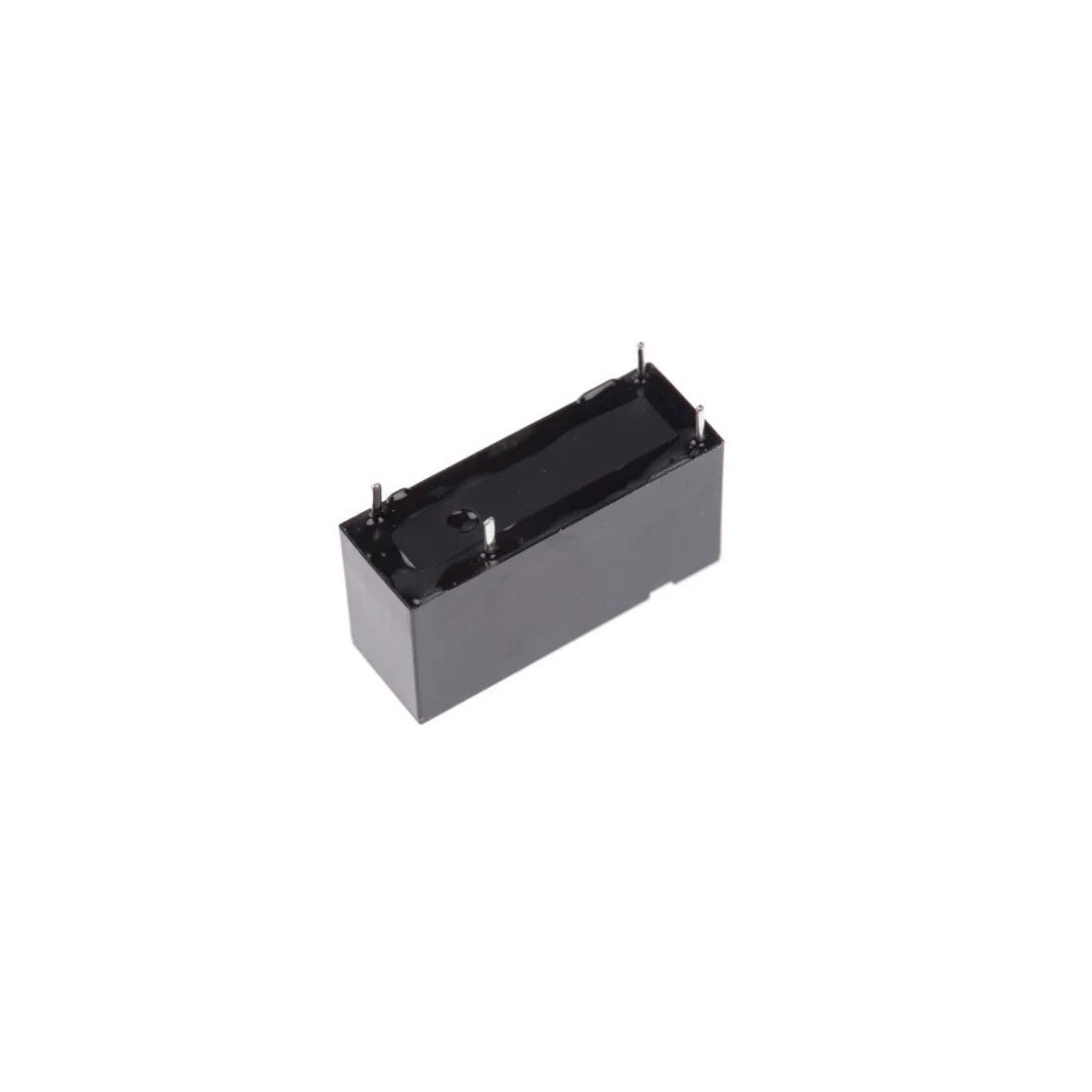

Fabricante: Omron Corporation
Categoría: Relés electromecánicos
Tipo de producto: Relé de potencia
Subcategoría: Relé para PCB
Serie: G6RN
Alias de parte: G6RN1A12DC, G6RN1ADC12
Tipo: Single Pole Single Throw (SPST) - Normally Open (1 Form A)
Configuración: 1 contacto (SPST-NO)
Tecnología: Electromagnética
Montaje: Through Hole (THT) / PCB
Encapsulado: Plástico sellado (Sealed - Fully)
Tensión de bobina (Coil Voltage): 12 VDC
Corriente de bobina (Coil Current): 18.3 mA
Resistencia de bobina (Coil Resistance): 655 O ±10%
Potencia de bobina: Aprox. 220 mW
Tipo de bobina: Non Latching (Monostable)
Tensión de operación (Must Operate Voltage): 8.4 VDC (70% de la nominal)
Tensión de liberación (Must Release Voltage): 1.2 VDC (10% de la nominal)
Tensión máxima admisible: 150% (23°C)
Capacidad de contacto (Contact Rating): 8 A
Tensión de conmutación (Switching Voltage): 250 VAC / 30 VDC
Potencia de conmutación máx. (AC/DC): 2,000 VA / 150-240 W
Material de contacto: Silver Alloy (Aleación de plata con baño de oro opcional)
Tiempo de operación (Operate Time): 15 ms máx.
Tiempo de liberación (Release Time): 5 ms máx.
Vida útil mecánica: 10,000,000 operaciones mín.
Vida útil eléctrica: 50,000 operaciones mín. (con carga nominal)
Aislamiento (Coil-Contacts): 4,000 VAC
Aislamiento (Contacts): 1,000 VAC
Resistencia de aislamiento: 1,000 MO (a 500 VDC)
Temperatura de operación: -40°C a +85°C
Peso: Aprox. 9 g
Dimensiones (Largo x Ancho x Alto): 28.5 mm x 10 mm x 15 mm
País de origen: MY (Malaysia)
Cumplimiento RoHS: Sí
Notas importantes:
• El G6RN-1A-DC12 es un relé de potencia compacto diseñado para montaje vertical en PCB, ideal para aplicaciones domésticas (electrodomésticos) y de oficina (equipos multifunción) donde el espacio es limitado.
• El dispositivo está completamente sellado (Sealed - Fully), lo que permite un lavado automático de la placa tras el ensamblaje .
• Dispone de aislamiento reforzado (8 mm de distancia) y soporta las normativas EN61810-1 y EN60335-1, siendo adecuado para aplicaciones de seguridad.
• La corriente máxima de contacto DC varía según la carga: 5A a 30Vdc y 8A a 12Vdc o 24Vdc.
• El relé está clasificado como de uso general (General Purpose) y cuenta con aprobaciones internacionales: UL, CSA, VDE y cURus.
• Tiempo de entrega estándar recomendado: 26 semanas.
• Los equivalentes listados incluyen alternativas directas de Omron (G2R, G5CA) y de otros fabricantes como HONGFA (HF118F, HF115F).
• Verificar las dimensiones exactas del socket o PCB para asegurar la compatibilidad mecánica antes de su uso.
