Fabricante: Vishay Intertechnology
Categoría: Sensores ópticos
Tipo de producto: Sensor óptico de ranura / Photointerruptor
Subcategoría: Transmissive Optical Sensor
Serie: TCST11xx
Alias de parte: TCST1103
Tipo: Sensor óptico con fototransistor
Tecnología: Infrarrojo
Montaje: Through Hole
Encapsulado: DIP-4 (4 pines, ranurado)
Anchura de ranura (gap): 3.1mm
Anchura de apertura (aperture): 1mm
Longitud de emisión: 950nm
Tensión colector-emisor máxima (Vce): 70V
Corriente de colector típica (Ic): 4mA
Corriente directa máxima del LED (If): 60mA
Tensión directa del LED (Vf): 1.25V típico
Corriente de fuga oscura (Dark current): 100nA máx
Tiempo de subida (tr): 10µs
Tiempo de bajada (tf): 8µs
Corriente de transferencia (CTR): 20% típico @ If=20mA
Potencia de disipación total (Pd): 250mW
Temperatura de operación (Top): -55°C a +85°C
Temperatura de almacenamiento (Tstg): -55°C a +110°C
País de origen: Philippines
Peso unitario: 0.773g
Dimensiones (LxAnxAl): 11.9mm x 6.3mm x 10.8mm
Notas importantes:

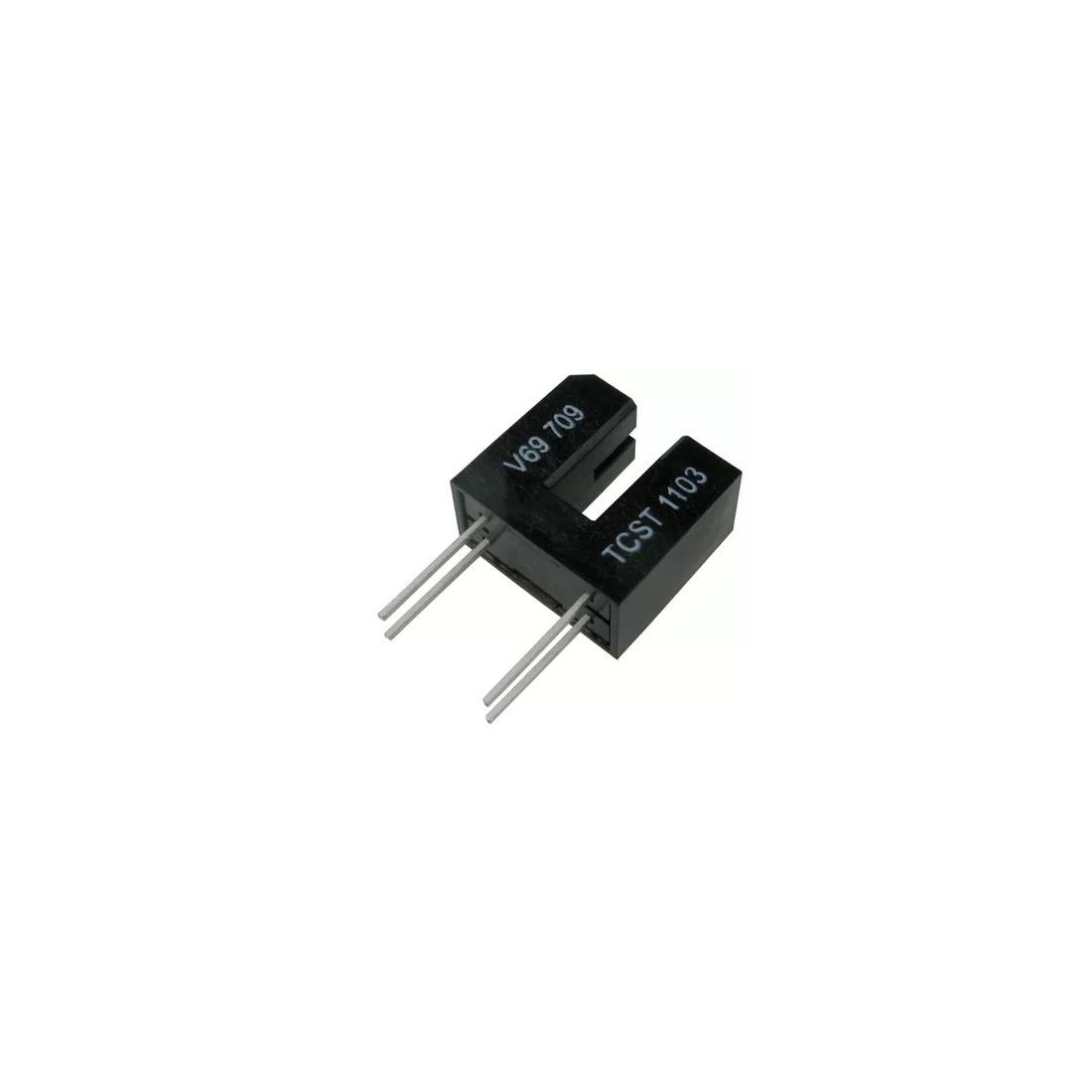

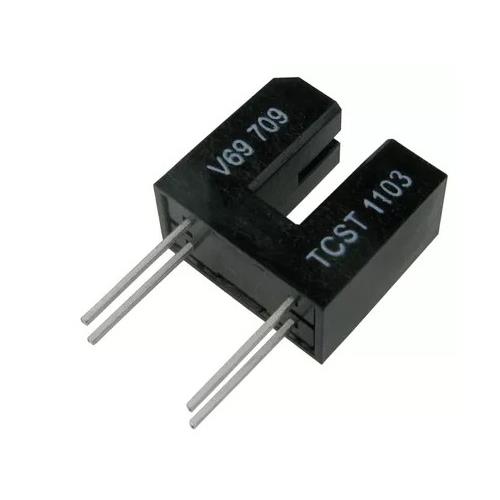

• El TCST1103 es un sensor óptico de ranura que consta de un emisor IR (950nm) y un fototransistor enfrentados en un encapsulado que bloquea la luz visible .
• La principal característica diferenciadora con otros modelos de la serie es su corriente de salida típica: TCST1103 (4mA), TCST1202 (2mA), TCST1300 (0.5mA) .
• Configuración de pines en DIP-4: el emisor y el fototransistor están colocados enfrentados en la ranura .
• Aplicaciones típicas: interruptor óptico sin contacto (photointerrupter), detector de posición, encoder, contador de revoluciones .
• Estado del producto: Activo (Active) y en producción .
• Cumple con RoHS y es libre de plomo (Pb-free) .
• El tiempo de respuesta es de aproximadamente 10µs, lo que permite su uso en aplicaciones de conmutación rápida .
