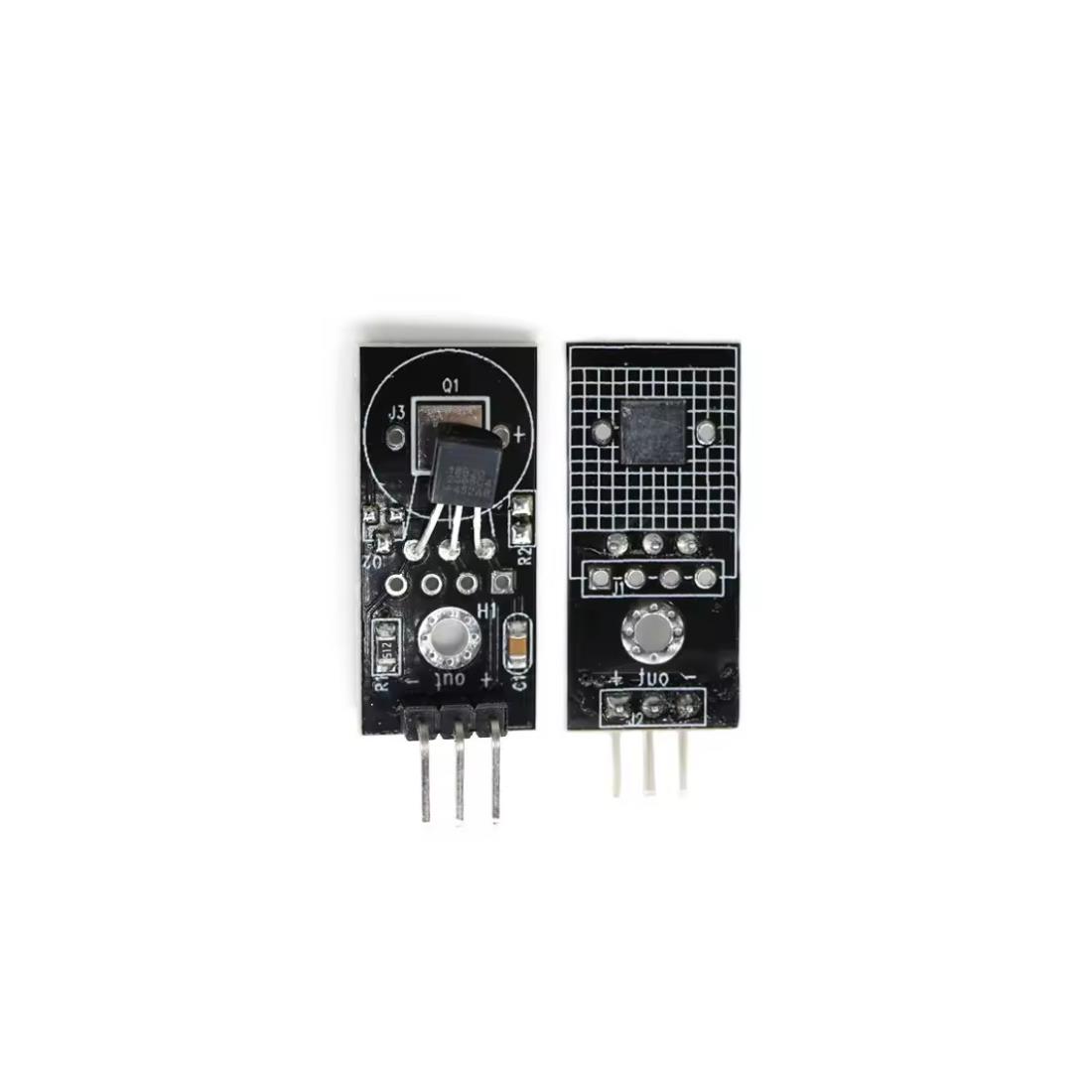

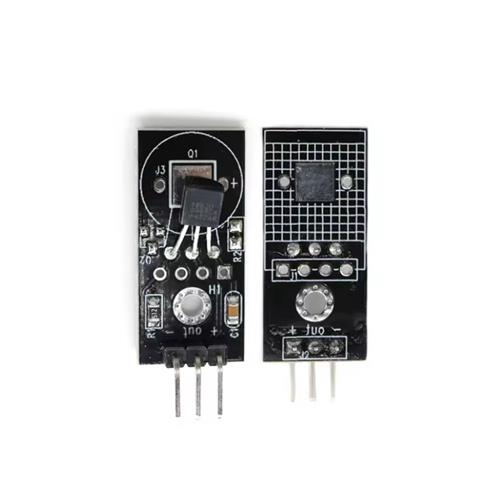

Módulo basado en el sensor de temperatura digital DS18B20 de Dallas Semiconductor (ahora Maxim Integrated), montado en placa PCB con todos los componentes necesarios para su fácil uso. Incluye resistencia pull-up de 4.7kO integrada, LED indicador de alimentación y conector de 3 pines (2.54mm) para conexión directa a microcontroladores. El sensor utiliza el protocolo de bus único (1-Wire), que permite conectar múltiples sensores DS18B20 en paralelo usando un solo pin digital del microcontrolador, cada uno con una dirección única de 64 bits. Es ideal para sistemas de monitoreo de temperatura en múltiples puntos, control de climatización, acuarios, invernaderos, impresoras 3D y proyectos IoT donde se requiera buena precisión sin necesidad de componentes adicionales.
Especificaciones técnicas:
• Modelo: DS18B20 (TO-92)
• Fabricante: Maxim Integrated / Dallas Semiconductor
• Rango de medición: -55°C a +125°C
• Precisión: ±0.5°C (rango -10°C a +85°C)
• Resolución configurable: 9, 10, 11 o 12 bits (por defecto 12 bits, 0.0625°C)
• Tiempo de conversión: 93.75 ms (9 bits) a 750 ms (12 bits)
• Voltaje alimentación: 3.0V – 5.5V DC (modo parásito o externo)
• Corriente consumo:
• En espera (standby): ~1 µA (modo parásito) a 10 µA (modo externo)
• Durante conversión: ~1.5 mA
• Protocolo: 1-Wire (bus único)
• Direccionamiento: Cada sensor tiene dirección ROM única de 64 bits programada en fábrica
• Número máximo de sensores por bus: Teóricamente hasta 127, prácticamente 30-50 según longitud cable y velocidad
• Longitud máxima de cableado: Hasta 100 metros (con cable de par trenzado y alimentación externa adecuada)
• Interfaz: 3 pines (VCC, DATA, GND)
• Resistencia pull-up integrada: 4.7kO (en placa PCB)
• LED indicador: LED rojo de alimentación (Power)
• Dimensiones PCB: Aprox. 18 x 15 mm
• Peso: Aprox. 2g
• Compatibilidad: Arduino, ESP8266, ESP32, Raspberry Pi, STM32, PIC, AVR
• Aplicaciones: Termómetro digital, sonda de temperatura para líquidos (versión impermeable), monitoreo de múltiples puntos, sistemas HVAC, acuarios, invernaderos, control de fermentación (cerveza, yogurt), seguridad industrial, impresoras 3D (cama caliente), climatización de servidores, IoT doméstico e industrial
Conexión típica con Arduino:
• Módulo VCC ? Arduino 5V (o 3.3V)
• Módulo GND ? Arduino GND
• Módulo DATA ? Pin digital (ejemplo D2)
• Nota: La resistencia pull-up ya está incluida en el módulo, no es necesario añadirla externamente
Librerías recomendadas:
• DallasTemperature por Miles Burton (la más completa)
• OneWire por Jim Studt (requerida por DallasTemperature)
• DS18B20 (librería más ligera para proyectos simples)
Características destacadas:
• Bus único (1-Wire): Conexión de múltiples sensores con un solo pin del microcontrolador, ideal para sistemas con muchos puntos de medición
• Direccionamiento único: Cada sensor tiene una dirección ROM de 64 bits grabada en fábrica, no hay conflictos en el bus
• Alimentación flexible: Puede funcionar en modo parásito (solo dos cables: DATA y GND) o con alimentación externa (tres cables)
• Resolución configurable: De 9 a 12 bits, permite ajustar entre velocidad y precisión según la aplicación
• Alarma programable: El sensor tiene memoria para temperaturas de alarma (TH y TL) que se pueden configurar
• Precisión industrial: ±0.5°C en el rango más común (-10°C a +85°C)
• Componentes integrados en PCB: Resistencia pull-up de 4.7kO y LED indicador de alimentación incluidos
• Ideal para sistemas cableados largos: Soporta distancias hasta 100 metros con cable de calidad
Modos de alimentación:
• Modo externo (recomendado): VCC conectado a 3V-5.5V, mayor estabilidad y distancia de cable, no requiere configuración especial
• Modo parásito: Solo DATA y GND, el sensor toma energía de la línea DATA cuando está en estado alto. Requiere strong pull-up (transistor MOSFET) durante la conversión. Menor distancia máxima y más sensible a ruido
Configuración de resolución:
• 9 bits: 0.5°C de resolución, tiempo de conversión 93.75 ms
• 10 bits: 0.25°C de resolución, tiempo de conversión 187.5 ms
• 11 bits: 0.125°C de resolución, tiempo de conversión 375 ms
• 12 bits: 0.0625°C de resolución, tiempo de conversión 750 ms (por defecto)
