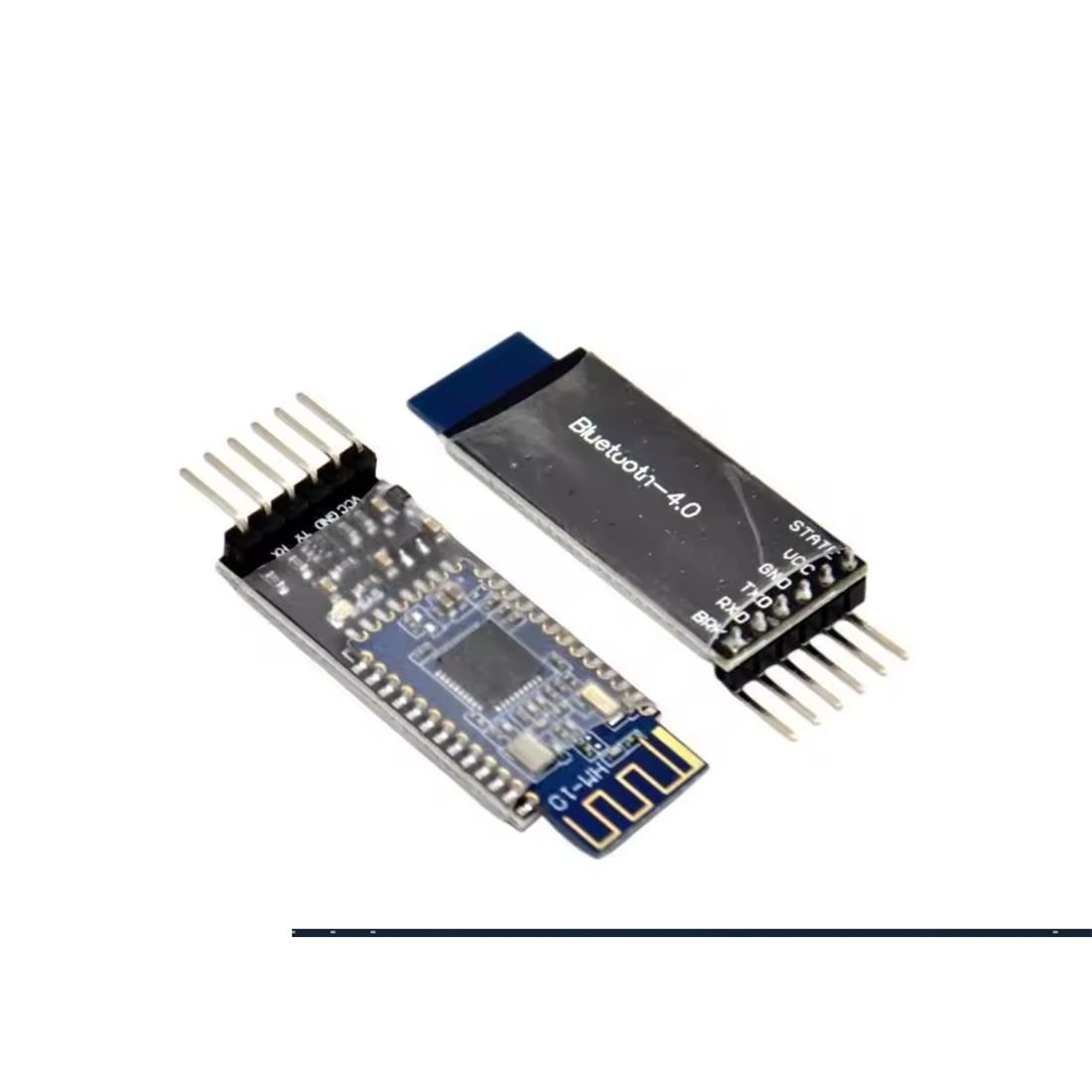

Módulo Bluetooth Low Energy (BLE 4.0) basado en chip CC2541, diseñado para comunicación serial transparente tipo puente inalámbrico. Permite reemplazar cables UART por Bluetooth con bajo consumo energético. Ideal para aplicaciones IoT, domótica, wearables y proyectos con smartphone. Incluye traductor de nivel lógico integrado (3.3V a 5V) para conexión directa con Arduino, Raspberry Pi u otros microcontroladores de 5V sin necesidad de niveladores externos. Compatible con comandos AT para configuración de parámetros (nombre, velocidad, dirección MAC, etc.).
Especificaciones técnicas:
• Modelo: HM-10
• Chip base: TI CC2541
• Versión Bluetooth: BLE 4.0 (Bluetooth Low Energy)
• Alcance: Aprox. 30-50 metros (línea vista)
• Frecuencia: 2.4 GHz
• Modo: Esclavo / Maestro (configurable por comando AT)
• Nivel lógico I/O: 3.3V (tolerante a 5V gracias al traductor integrado)
• Alimentación: 3.6V – 6V DC (recomendado 5V)
• Corriente en transmisión: ~8.5 mA
• Corriente en reposo: ~0.4 mA (modo sleep)
• Velocidad UART: 9600 bps (por defecto, configurable por AT)
• Formato datos: 1 bit start, 8 bits data, 1 bit stop, sin paridad
• Interfaz: UART TTL (TX, RX)
• Pines: VCC, GND, TXD, RXD, STATE, BRK
• Protocolo: Serial transparente (RX??TX vía Bluetooth)
• Sistemas compatibles: Android 4.3+, iOS 7+, Windows 10, Linux (BlueZ)
• Aplicaciones: Arduino, ESP32, ESP8266, Raspberry Pi, STM32, PIC, comunicación con smartphone, IoT, domótica, control remoto, data logger
Comandos AT comunes:
• AT: Verifica comunicación (responde OK)
• AT+NAME: Cambia nombre del módulo
• AT+BAUD: Cambia velocidad UART
• AT+ROLE: Cambia modo Maestro/Esclavo
• AT+ADDR: Obtiene dirección MAC
Nota: No confundir con HC-05/HC-06 (Bluetooth clásico SPP). HM-10 es BLE nativo, NO compatible con aplicaciones SPP estándar sin modificaciones.
