Fabricante: Múltiple (Vishay, Littelfuse, MCC, Diodes Inc., Pan Jit, MDD)
Categoría: Diodos y rectificadores
Tipo de producto: Diodo Schottky de potencia dual
Subcategoría: Dual Common Cathode Schottky Rectifier
Serie: MBR
Alias de parte: MBR10100CT-M3/4W (Vishay), MBR10100CT-BP (MCC)
Descripción: Diodo Schottky de barrera dual con configuración de cátodo común
Configuración: 2 diodos en un encapsulado (cátodo común, 1 par)
Tecnología: Trench MOS Schottky
Montaje: Through Hole

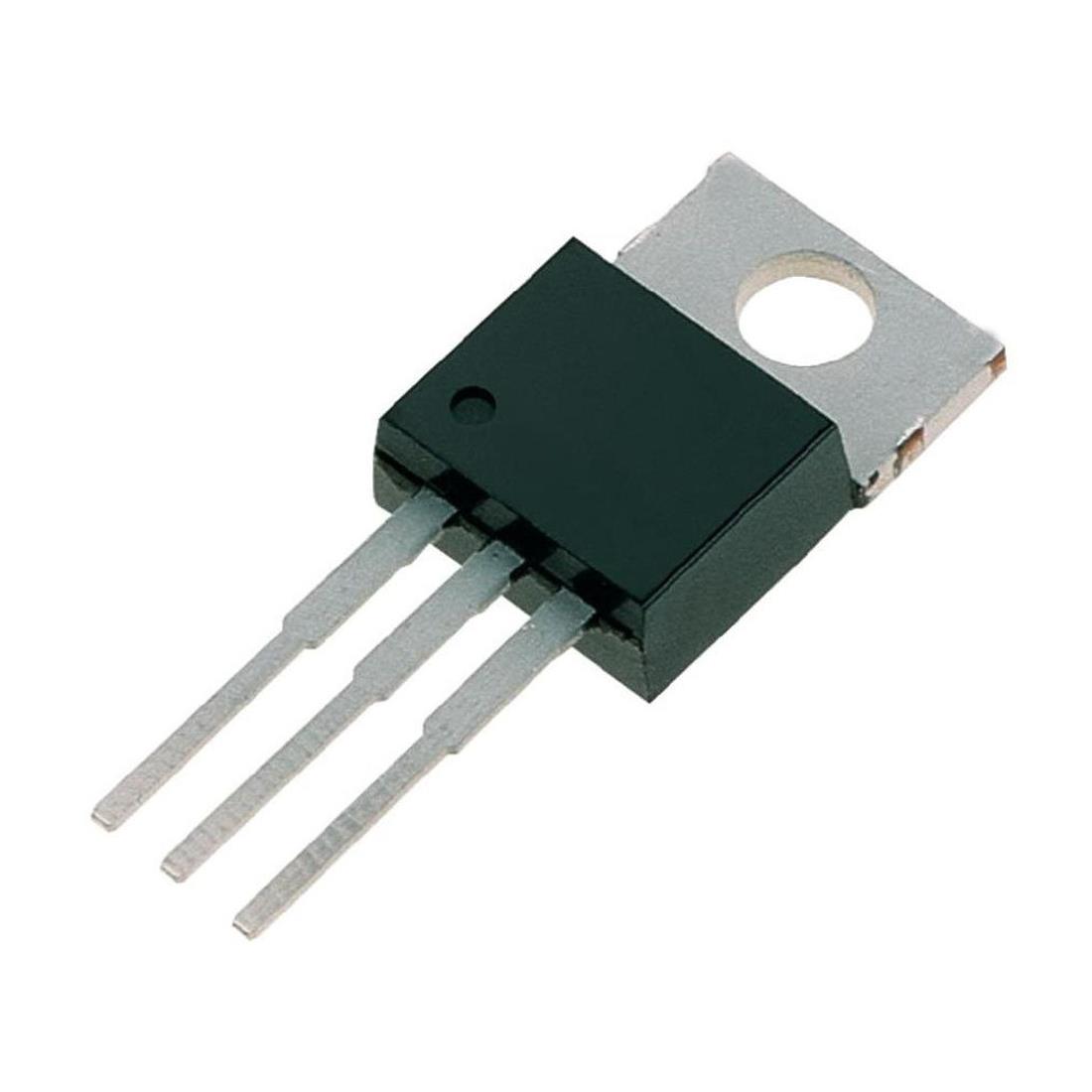

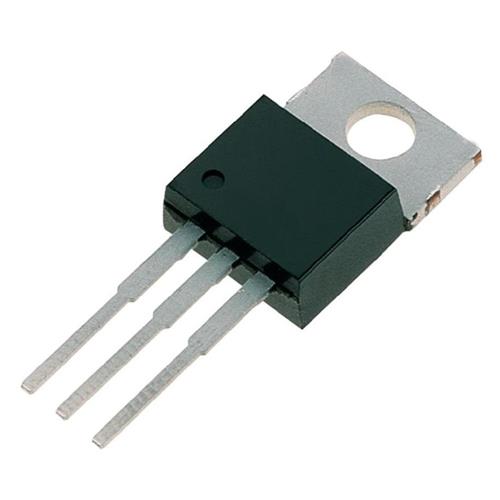

Encapsulado: TO-220AB
Tensión inversa repetitiva máxima (Vrrm): 100V
Corriente directa promedio rectificada (Io): 10A total (5A por diodo)
Corriente de sobretensión máxima no repetitiva (Ifsm): 100A a 150A (según fabricante)
Tensión directa máxima (Vf): 780mV a 850mV @ 5A
Corriente inversa máxima (Ir): 100µA a 1mA @ 100V
Temperatura de operación (Tj, Tstg): -65°C a +150°C
Número de terminales: 3
Polaridad de los pines: Pin 1 = Ánodo D1, Pin 2 = Cátodo común, Pin 3 = Ánodo D2
Aplicación principal: Rectificación de alta frecuencia en fuentes conmutadas (SMPS), free-wheeling diodes, convertidores DC-DC, protección de polaridad, inversores
País de origen: CN, TW
Peso unitario: 2.0g
Notas importantes:
• El MBR10100CT es un diodo Schottky de potencia dual con configuración de cátodo común (common cathode).
• Las especificaciones pueden variar ligeramente según el fabricante (Vf entre 780mV y 850mV, Ifsm entre 100A y 150A).
• El encapsulado TO-220AB tiene 3 pinos; la pestaña metálica está conectada internamente al cátodo común (pin 2).
• La versión "MBR10100CT-M3/4W" de Vishay utiliza tecnología Trench MOS Schottky.
• Los equivalentes activos recomendados incluyen MBR10100CT-M3/4W (Vishay) y MBR10100CT-BP (MCC).
• Para mayor capacidad de corriente, se puede usar MBR20100CT (20A) o STPS20100CT (20A).
• Estado del producto: Activo en múltiples fabricantes (Vishay, Littelfuse, MCC, Pan Jit).
