Fabricante: Múltiple (Multicomp, Yangjie, GD, Taiwan Semiconductor)
Categoría: Diodos
Tipo de producto: Fast Recovery Diode (Diodo Rápido de Recuperación)
Subcategoría: Diodo Rectificador de Uso General
Serie: -
Alias de parte: FR207G

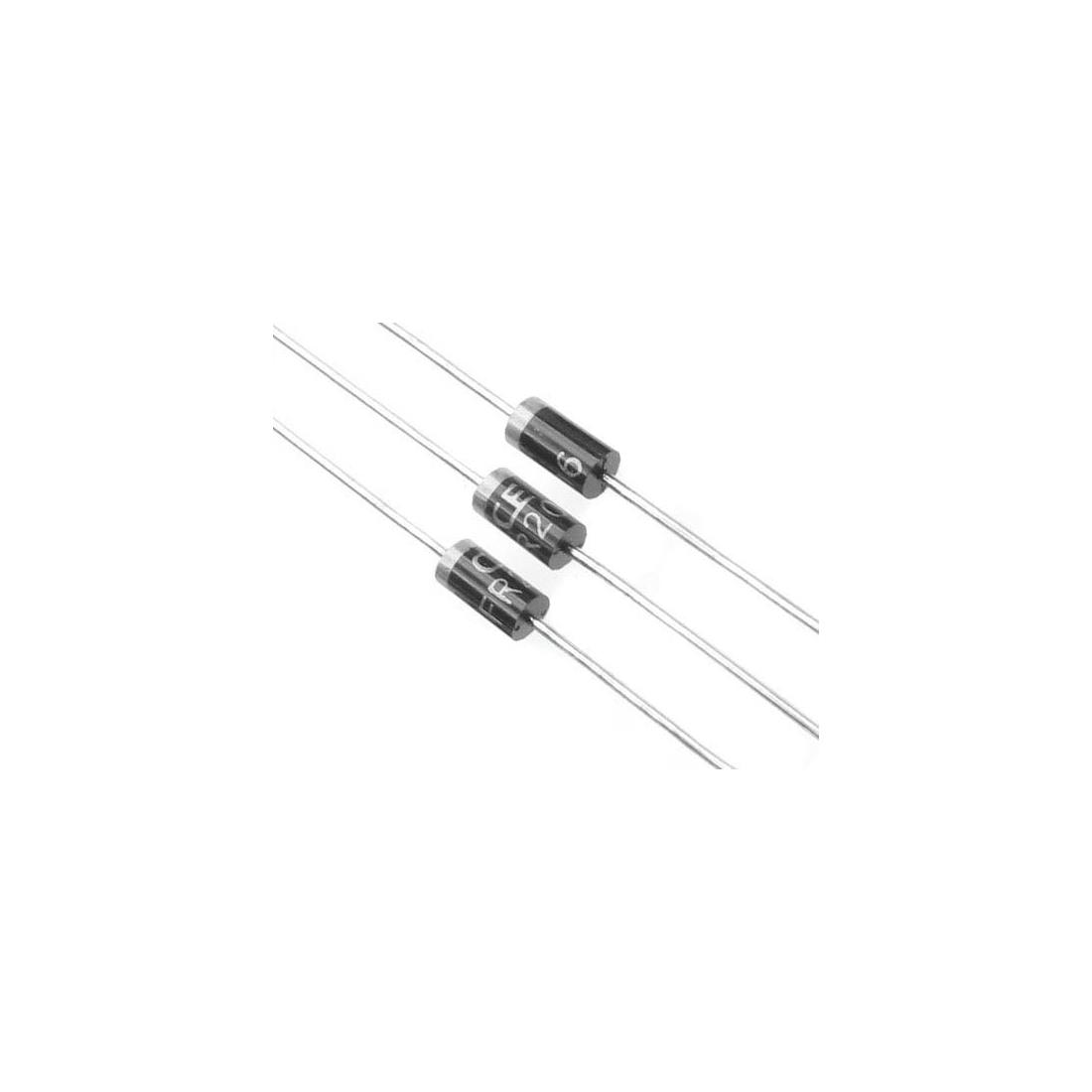

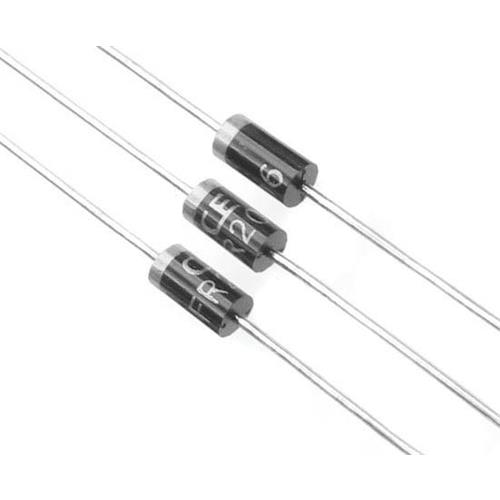

Descripción: Axial Leaded Fast Recovery Power Diode
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole
Encapsulado: DO-15 (DO-204AC)
Tensión inversa repetitiva máxima (Vrrm): 1000V
Corriente directa promedio rectificada (Io): 2A
Corriente de sobretensión máxima no repetitiva (Ifsm): 60A a 70A
Tensión directa máxima (Vf): 1.2V - 1.3V @ If=2A
Corriente inversa máxima (Ir): 5µA @ Vr=1000V
Tiempo de recuperación inversa (trr): 500ns
Capacitancia de unión (Cj): 30pF - 40pF @ Vr=4V
Temperatura de operación (Tj, Tstg): -65°C a +150°C
Aplicación principal: Fuentes de alimentación conmutadas (SMPS), circuitos de alta frecuencia, inversores, electrónica de consumo, rectificación en convertidores DC-DC
País de origen: CN, TW
Peso unitario: 0.37g (aprox)
Notas importantes:
• El FR207 es un diodo de recuperación rápida (Fast Recovery Diode) de propósito general. Su característica principal es su baja corriente inversa de fuga y su alta capacidad de corriente de sobretensión.
• Es muy común encontrarlo fabricado por múltiples compañías asiáticas (Yangjie, GD, Taiwan Semi, SPC Multicomp), por lo que las especificaciones pueden variar ligeramente (especialmente el Vf máximo y la Ifsm).
• El sufijo "G" en el número de pieza (ej. FR207G) suele indicar que la versión es RoHS Compliant (libre de Plomo). Aunque el componente original FR207 de Multicomp está descontinuado, el FR207G de Taiwan Semiconductor sigue en estado "Active".
• Debido a que es un diodo Fast Recovery, no debe ser reemplazado directamente por un diodo rectificador estándar (como el 1N4007) sin verificar el impacto en la frecuencia para no generar sobrecalentamiento o fallos.
