Fabricante: Múltiple (Diodes Inc., Panjit, ON Semiconductor, SMC Diode Solutions)
Categoría: Diodos y rectificadores
Tipo de producto: Diodo de conmutación de alta velocidad (Small Signal Switching Diode)
Subcategoría: Pequeña señal / Alta velocidad
Serie: -
Alias de parte: 1N4148WS-7-F (Diodes Inc.), 1N4148WS_R1_00001 (Panjit), 1N4148WSG
Descripción: Diodo de conmutación superficial de alta velocidad
Configuración: Single (1 elemento)
Tecnología: Silicio
Montaje: SMD

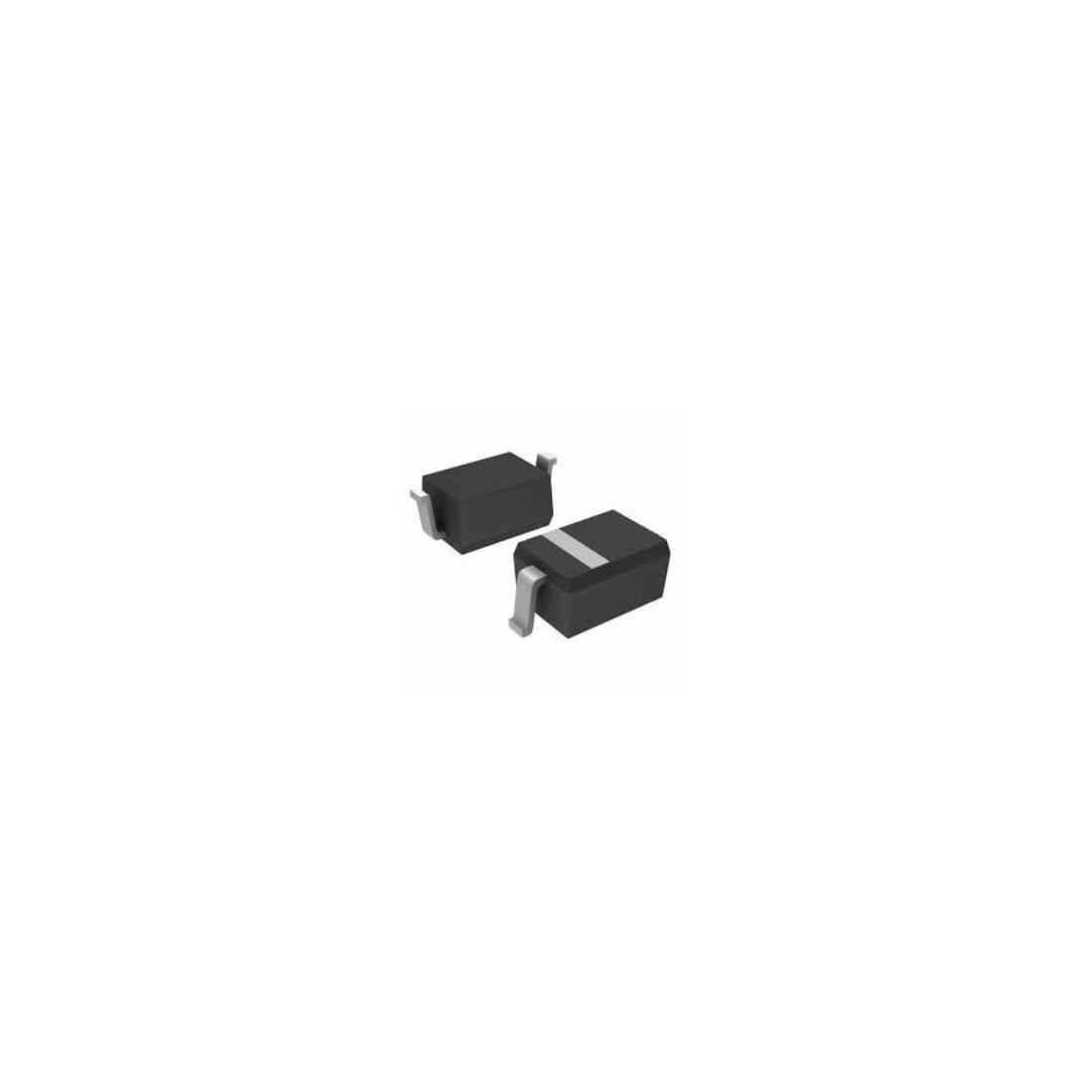

Encapsulado: SOD-323 (SC-90, SOD-323F)
Tensión inversa repetitiva máxima (Vrrm): 75V
Corriente directa promedio rectificada (Io): 200mA (150mA según algunos fabricantes)
Tensión directa máxima (Vf): 1.25V @ 150mA
Corriente de sobretensión máxima no repetitiva (Ifsm): 2A
Corriente inversa máxima (Ir): 2.5µA @ 75V
Tiempo de recuperación inversa (trr): 4ns
Capacitancia de unión (Cj): 1.5pF @ 0V
Potencia de disipación máxima (Pd): 200mW a 250mW según fabricante
Temperatura de operación (Tj, Tstg): -55°C a +150°C
Polaridad: Cátodo marcado con banda negra
Aplicación principal: Circuitos de conmutación de alta velocidad, protección contra picos, rectificación en baja tensión, circuitos de procesamiento de señal, electrodomésticos, comunicación y automotriz (versiones AEC-Q101)
País de origen: CN, TW, MY (variable)
Peso unitario: 0.006g
Notas importantes:
• La principal diferencia con el 1N4148 tradicional es el encapsulado. El 1N4148WS es la versión SMD (SOD-323), mientras que el 1N4148 clásico es Through Hole (DO-35) . Eléctricamente son equivalentes.
• Confusión entre 1N4148WS y 1N4148W: El 1N4148WS usa encapsulado SOD-323 (más pequeño, 200mW de disipación), mientras que el 1N4148W usa SOD-123 (mayor, 400mW). No son directamente intercambiables por diferencias mecánicas.
• Especificaciones unificadas (según datasheet de Diodes Inc.): Voltaje inverso pico (VRM) 75V; Disipación de potencia (Ptot) 200mW; Temperatura de juntura (TJ) y almacenamiento (TSTG) -65°C a +150°C.
• Característica "Green": Totalmente libre de plomo (Pb-Free), RoHS Compliant y libre de halógenos.
• Versiones automotrices: La versión 1N4148WSQ-7-F de Diodes Inc. está calificada según AEC-Q101 y es PPAP (Production Part Approval Process) capable.
• Aplicaciones principales: Fuentes conmutadas de alta frecuencia, procesamiento de señales lógicas, circuitos de protección (clamping), rectificación en baja tensión, multiplicadores de voltaje.
• Marcado físico: El diodo tiene una banda negra en el cuerpo que identifica el cátodo (K). El otro terminal es el ánodo (A).
