Fabricante: Múltiple (NXP, ON Semiconductor, Vishay, STMicroelectronics, Taiwan Semiconductor, Diodes Inc.)
Categoría: Diodos y rectificadores
Tipo de producto: Diodo de señal de alta velocidad (Switching Diode)
Subcategoría: Pequeña señal / Small Signal
Serie: -
Alias de parte: 1N4148-1, 1N4148-TAP, 1N4148TR, 1N4148 A0G, 1N4148W (SMD)
Descripción: Diodo de conmutación de silicio de uso general
Configuración: Single (1 elemento)
Tecnología: Silicio
Montaje: Through Hole (orificio pasante)

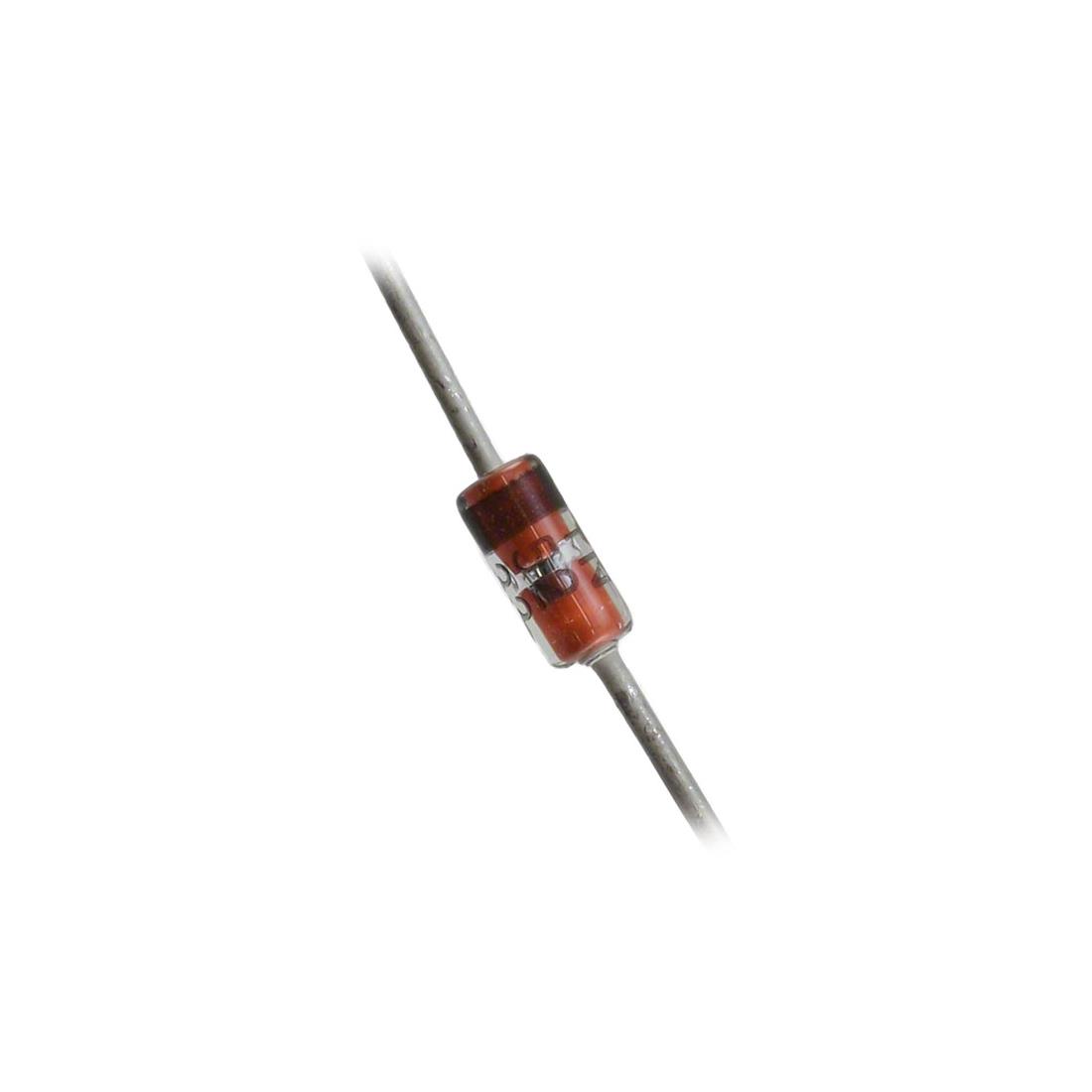

Encapsulado: DO-35 (SOD27, plástico sellado herméticamente)
Tensión inversa repetitiva máxima (Vrrm): 75V a 100V (según fabricante)
Corriente directa promedio rectificada (Io): 150mA a 300mA
Tensión directa máxima (Vf): 1V @ 10mA, 1.25V @ 100mA
Corriente de sobretensión máxima no repetitiva (Ifsm): 2A a 4A
Corriente inversa máxima (Ir): 25nA @ 20V, 5µA @ 75V
Tiempo de recuperación inversa (trr): 4ns máx (típico)
Potencia de disipación máxima (Pd): 500mW
Capacitancia de unión (Cj): 4pF máx @ VR=0V
Temperatura de operación (Tj, Tstg): -65°C a +175°C
Aplicación principal: Circuitos de conmutación de alta velocidad, rectificación de señales, protección en inversores y convertidores, lógica digital, supresión de picos, circuitos de RF, adaptadores y SMPS
País de origen: CN, TW, MY (variable)
Peso unitario: 0.13g (aprox, DO-35)
Notas importantes:
• El 1N4148 es un diodo de señal de conmutación extremadamente popular y ampliamente utilizado como componente estándar (jellybean) en electrónica. Es conocido por su alta velocidad de conmutación, con un tiempo de recuperación inversa máximo de solo 4 nanosegundos.
• Sus especificaciones pueden variar ligeramente entre fabricantes. Por ejemplo, algunos especifican 75V de tensión inversa y 150mA de corriente, mientras que otros alcanzan 100V y 300mA.
• Existe una gran cantidad de equivalentes directos, siendo el 1N914 y el 1N4448 los más comunes. En la práctica, son intercambiables en la mayoría de los circuitos.
• Para aplicaciones de montaje superficial (SMD), la versión equivalente más común es la serie 1N4148W (SOD-123) o BAS16 (SOT-23) .
• El encapsulado DO-35 es de vidrio, lo que permite la identificación del cátodo mediante la banda negra en un extremo del cuerpo del componente.
• Físicamente es muy pequeño (4-5mm de largo), diseñado para montaje vertical u horizontal en placas de circuito impreso.
• Estado del producto: Activo (Active) en la mayoría de los fabricantes, con stock disponible globalmente.
• El componente es compatible con RoHS en sus versiones actuales (ej. 1N4148-TAP).
