Fabricante: Múltiple (Nexperia, Vishay, onsemi, Diodes Inc., KEC, Panjit)
Categoría: Diodos y rectificadores
Tipo de producto: Diodo de conmutación de alta velocidad (Small Signal Switching Diode)
Subcategoría: Dual Diode Array
Serie: -
Alias de parte: BAV70,215 (Nexperia), BAV70-7-F (Diodes Inc.), BAV70LT1G (onsemi), BAV70W (Vishay)
Descripción: Diodo dual de conmutación con configuración de cátodo común
Configuración: Dual Common Cathode (2 diodos con cátodos unidos internamente)
Tecnología: Silicio
Montaje: SMD

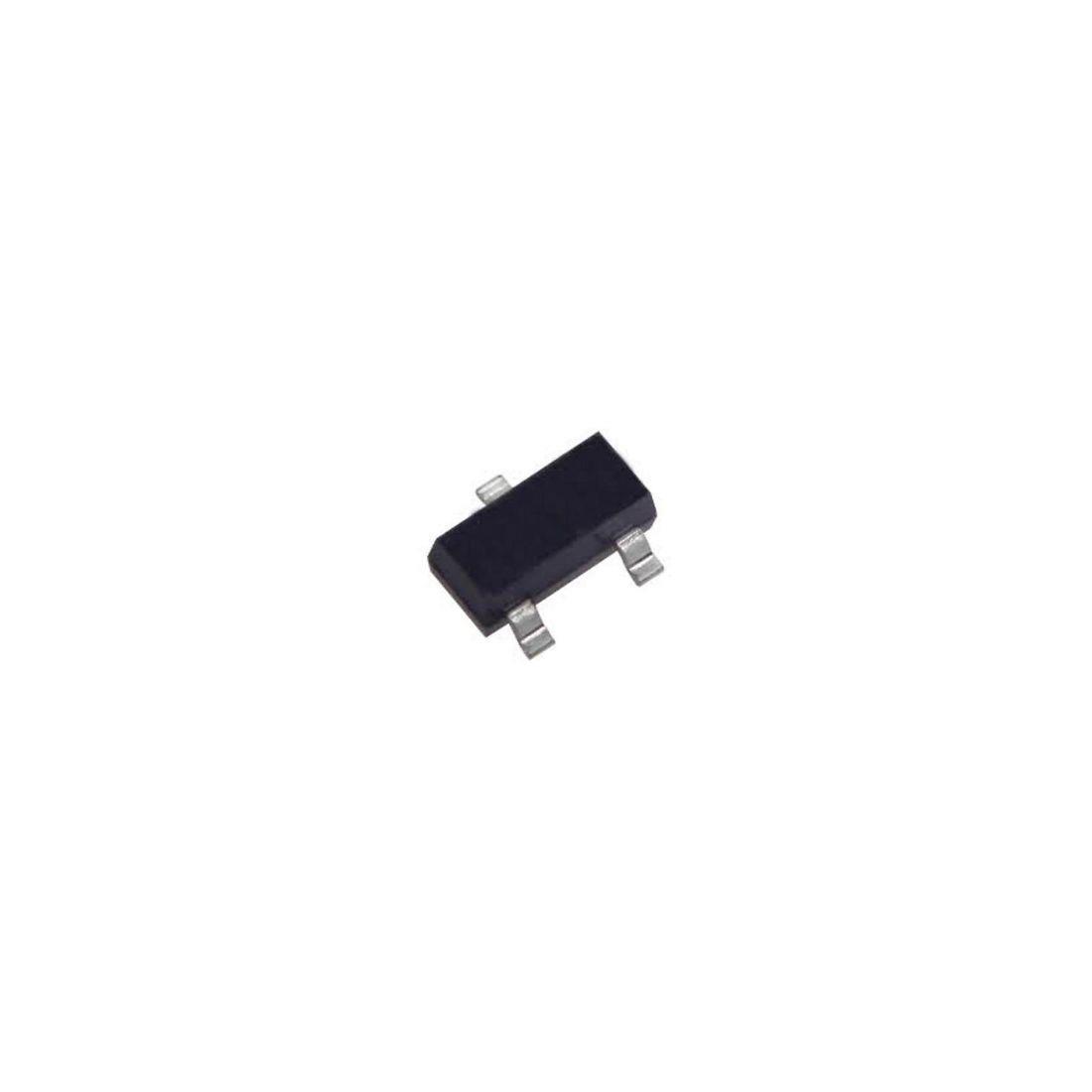

Encapsulado: SOT-23-3 (TO-236AB)
Tensión inversa repetitiva máxima (Vrrm): 70V a 100V (según fabricante)
Tensión inversa continua máxima (Vr): 70V a 80V
Corriente directa promedio rectificada (Io): 200mA a 250mA
Corriente de sobretensión máxima no repetitiva (Ifsm): 2A a 4.5A
Potencia de disipación máxima (Pd): 350mW
Tensión directa máxima (Vf): 715mV @ 1mA, 855mV @ 10mA, 1V @ 50mA, 1.25V @ 150mA
Corriente inversa máxima (Ir): 30nA @ 25V, 2.5µA @ 80V
Tiempo de recuperación inversa (trr): 4ns típico (máx 6ns según fabricante)
Capacitancia de unión (Cd): 1.5pF @ 0V, 1MHz
Resistencia térmica unión-ambiente (Rthja): 430°C/W
Temperatura de operación (Tj, Tstg): -65°C a +150°C
Aplicación principal: Conmutación de alta velocidad, circuitos de protección (clamping), rectificación de onda completa, procesamiento de señales lógicas, supresión de picos en inversores, convertidores DC-DC, protección de puertos de entrada/salida, automoción (versiones AEC-Q101)
País de origen: CN, TW, MY, KR
Peso unitario: 0.0088g a 0.009g (8.8mg)
Notas importantes:
• El BAV70 es un diodo dual de conmutación con configuración de cátodo común (common cathode), lo que significa que los dos diodos comparten el cátodo en un solo pin (pin 2), mientras que los ánodos son independientes (pin 1 y pin 3).
• Está diseñado para aplicaciones de conmutación de alta velocidad con un tiempo de recuperación inversa extremadamente rápido de solo 4 nanosegundos, lo que lo hace ideal para circuitos de alta frecuencia.
• Las especificaciones eléctricas pueden variar ligeramente entre fabricantes. Algunos (NXP/Nexperia) especifican hasta 100V de tensión inversa, mientras que otros (Vishay) especifican 70V.
• La versión BAV70W (SOD-123) es el mismo componente en encapsulado ligeramente mayor, con la misma configuración eléctrica.
• Existen versiones calificadas para automoción (AEC-Q101) bajo nomenclaturas como BAV70-HE3 (Vishay) o BAV70-Q (Nexperia), adecuadas para entornos automotrices exigentes.
• Configuración de pines SOT-23: Pin 1 = Ánodo D1, Pin 2 = Cátodo común, Pin 3 = Ánodo D2.
• No debe confundirse con el BAW56 (configuración de ánodo común) ni con el BAV99 (configuración en serie), que tienen el mismo encapsulado SOT-23 pero diferente conexión interna.
• El componente es compatible con RoHS en sus versiones actuales (sufijos como -7-F, -G, -E3 indican libre de plomo).
• Estado del producto: Activo en la mayoría de los fabricantes (Nexperia, Vishay, Diodes Inc., KEC), aunque algunas referencias específicas (como ciertos números de lote de NXP) pueden estar obsoletas.
