Fabricante: onsemi (antes ON Semiconductor)
Categoría: Diodos
Tipo de producto: Diodo Schottky (Schottky Barrier Diode)
Subcategoría: Diodos y rectificadores Schottky
Serie: MBR31
Alias de parte: MBR3100G, MBR3100, MBR3100RL

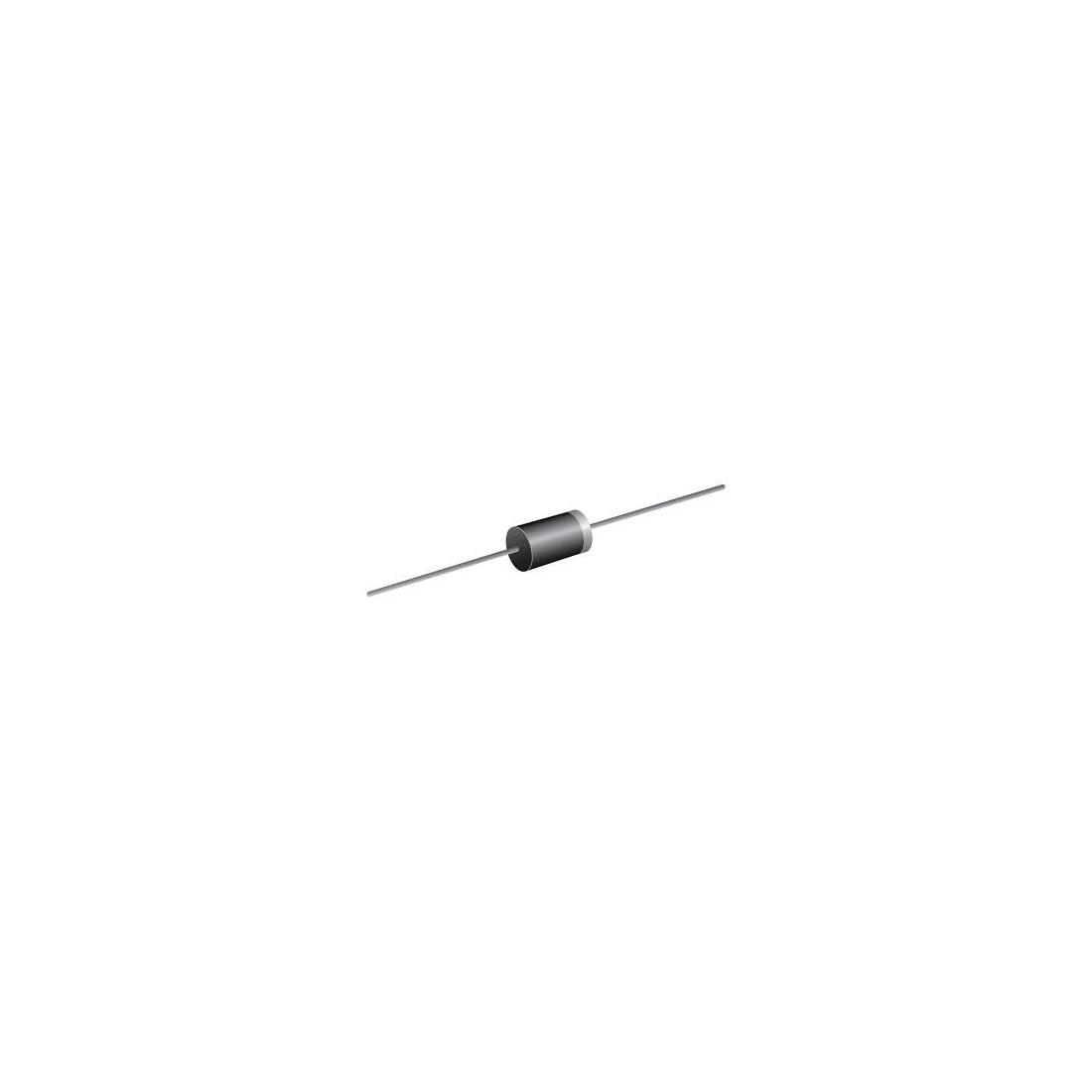

Descripción: Rectificador Schottky de potencia con barrera de silicio
Configuración: Single (1 elemento independiente)
Tecnología: Silicio (Schottky)
Montaje: Through Hole (orificio pasante)
Encapsulado: DO-201AD (también conocido como DO-27 o DO-201AA)
Tensión inversa repetitiva máxima (Vrrm): 100V
Corriente directa promedio rectificada (Io): 3A
Tensión directa máxima (Vf): 790mV @ 3A
Corriente de sobretensión máxima no repetitiva (Ifsm): 150A
Corriente inversa máxima (Ir): 600µA @ Vr=100V
Temperatura de operación (Tj, Tstg): -65°C a +175°C
País de origen: CN (China)
Peso unitario: 1.1g (aprox)
Notas importantes:
• El MBR3100RLG es un diodo rectificador Schottky de barrera de silicio (Schottky Barrier Diode) de 100V y 3A, diseñado para aplicaciones de alta frecuencia con pérdidas de conmutación reducidas.
• El sufijo "RLG" indica que se suministra en embalaje Tape & Reel (cinta y carrete), mientras que el "G" al final garantiza que el componente es libre de plomo (Pb-Free) y compatible con RoHS.
• Cuenta con certificación AEC-Q101, lo que lo hace apto para aplicaciones automotrices.
• La temperatura máxima de unión es de 175°C, requiriendo una gestión térmica adecuada en aplicaciones de alta potencia.
• El equivalente directo MBR3100RL (sin la G) es idéntico eléctricamente pero no es RoHS Compliant y contiene plomo.
• El SB3100 es un equivalente funcional con encapsulado DO-201AD, aunque tiene una tensión directa ligeramente superior (850mV).
• Estado del producto: Activo (Active) con stock en múltiples distribuidores como Mouser y DigiKey.
• El tiempo de entrega puede ser de hasta 107 semanas para grandes cantidades en algunos distribuidores, aunque hay stock disponible inmediato.
• El ECCN (Export Control Classification Number) de este dispositivo es EAR99, lo que indica que no requiere licencia de exportación para la mayoría de los destinos.
