Fabricante: Múltiple (Uniohm, DIYI, Galaxy Microelectronics, R+O, Multicomp, Yangjie, etc.)
Categoría: Diodos
Tipo de producto: Diodo Schottky de potencia (Schottky Barrier Diode)
Subcategoría: Rectificador Schottky
Serie: -
Alias de parte: SR3100-T3, SR3100-B

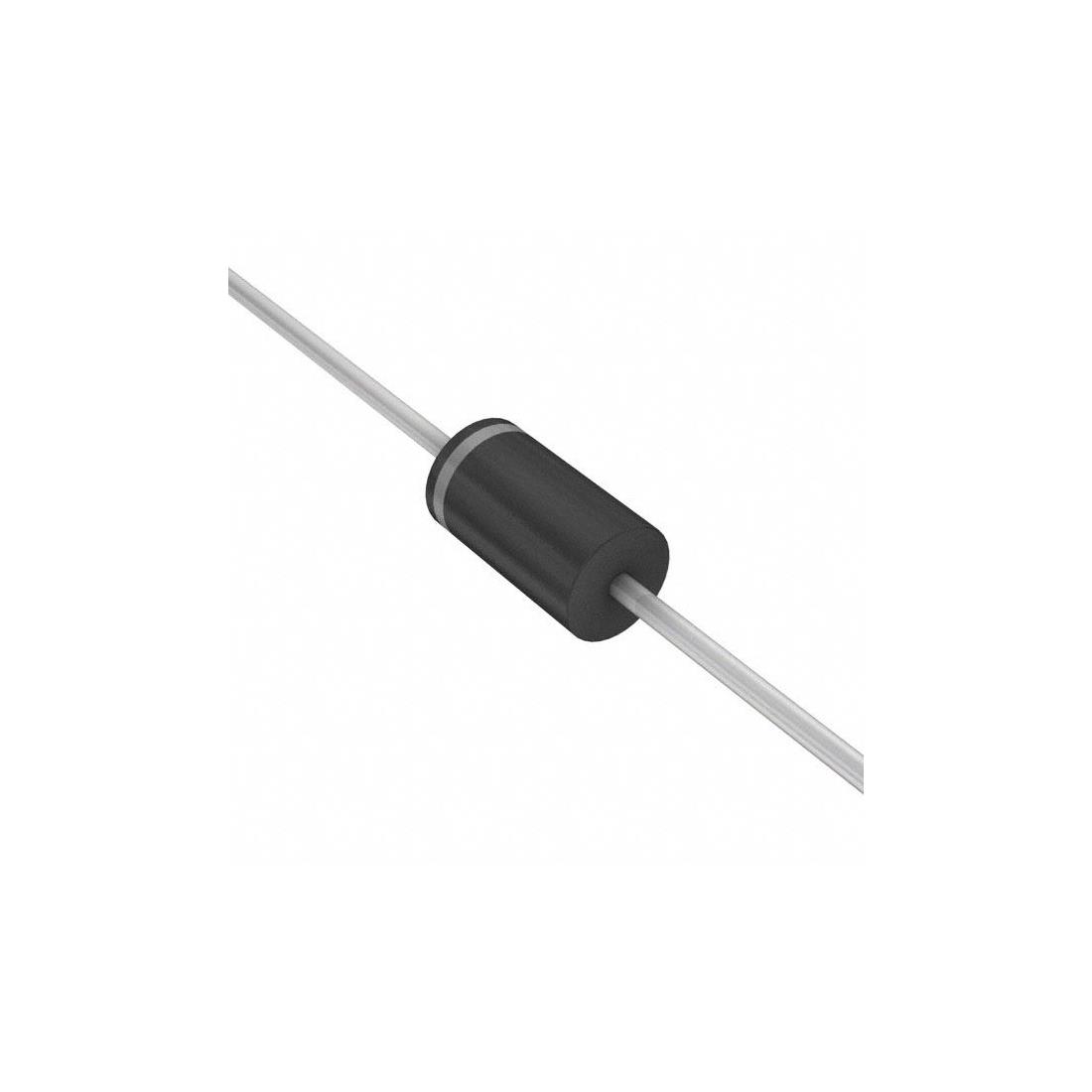

Descripción: Schottky Barrier Rectifier diodo de 3A y 100V
Configuración: Single (1 elemento independiente)
Tecnología: Schottky (Silicio)
Montaje: Through Hole (orificio pasante)
Encapsulado: DO-27 (también DO-201AD o DO-201AA)
Tensión inversa repetitiva máxima (Vrrm): 100V
Corriente directa promedio rectificada (Io): 3A
Tensión directa máxima (Vf): 850mV @ 3A
Corriente de sobretensión máxima no repetitiva (Ifsm): 80A
Corriente inversa máxima (Ir): 20µA a 50µA @ 100V (según fabricante)
Temperatura de operación (Tj, Tstg): -65°C a +150°C (máx -55°C a +150°C)
Característica adicional: Free Wheeling Diode / Alta fiabilidad
Cumplimiento RoHS: Sí
País de origen: CN, TW (varía según fabricante)
Peso unitario: 1.09g a 1.188g (aprox)
Notas importantes:
• El SR3100 es un diodo Schottky de 3A y 100V en encapsulado axial DO-27/DO-201AD, ampliamente utilizado en aplicaciones de conmutación de alta frecuencia como fuentes conmutadas (SMPS) y convertidores DC-DC, gracias a su bajo consumo (Vf=850mV) y tiempo de recuperación extremadamente rápido.
• Existen decenas de fabricantes de este componente, lo que hace que algunos parámetros menores (especialmente el rango de la corriente inversa de fuga Ir) puedan variar ligeramente. Por ejemplo, la fuga puede ser de 20µA en componentes del mercado general o llegar a 1000µA en versiones de mayor tolerancia.
• Es compatible mecánica y eléctricamente con modelos muy comunes como el SB3100 (de Diodes Inc. u otros) y el MBR3100 (de onsemi o PanJit), que son equivalentes directos.
• Si se busca una mayor robustez o tensión, se puede reemplazar por el SR5100 (mismo encapsulado, 5A/100V); si se necesita mayor tensión, se puede usar el SR3150 (150V). Como regla general, jamás se debe sustituir por un rectificador estándar (como el 1N5408), ya que no están diseñados para alta frecuencia y se sobrecalentarían.
• Aunque no es su uso principal, también se utiliza para protección contra polarización inversa y como diodo de libre circulación (freewheeling) en bobinas o motores.
• Estado del producto: Activo (Active).
