Fabricante: Diodes Incorporated, KEC, Galaxy Semi-Conductor, MDD, R+O
Categoría: Puentes rectificadores
Tipo de producto: Puente rectificador monofásico (Single Phase Bridge Rectifier)
Subcategoría: Diodo puente de potencia
Serie: GBU
Alias de parte: GBU1010

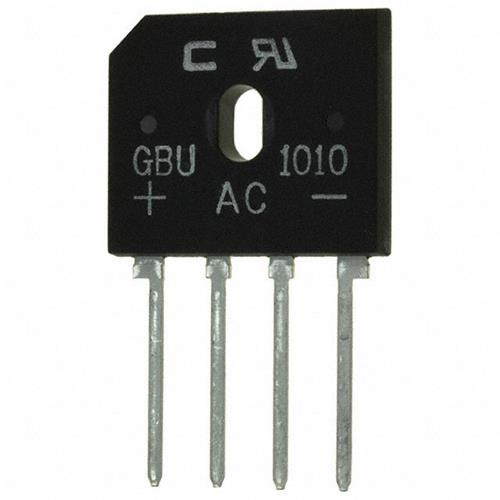

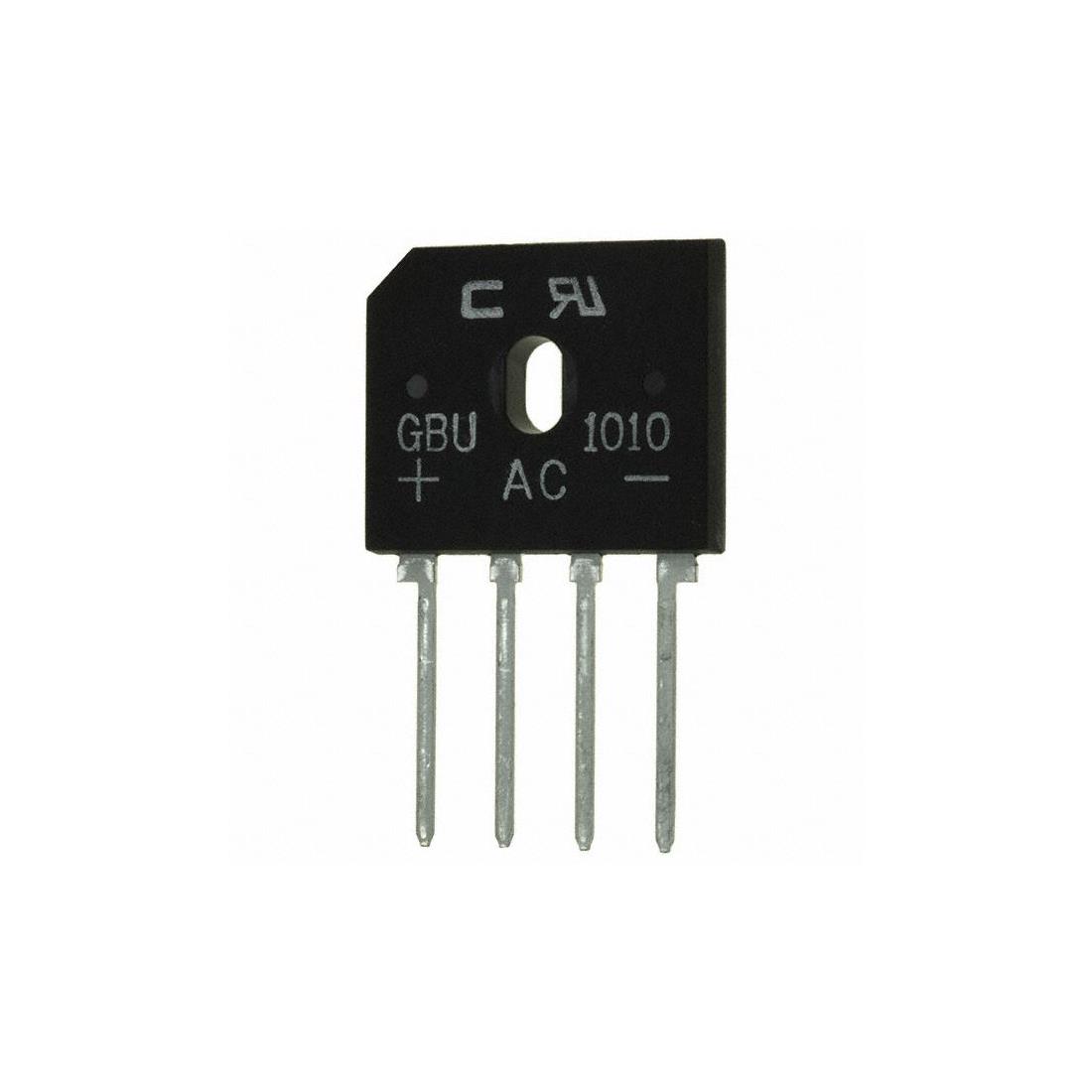

Descripción: Puente rectificador monofásico de 10A y 1000V para montaje en PCB
Configuración: 4 diodos en puente (Full Bridge)
Tecnología: Vidrio pasivado (Glass Passivated)
Montaje: Through Hole
Encapsulado: GBU-4 (SIP-4, 4 pines)
Tensión inversa repetitiva máxima (Vrrm): 1000V (1kV)
Corriente directa promedio rectificada (Io): 10A
Corriente de sobretensión máxima no repetitiva (Ifsm): 150A a 300A (según fabricante)
Tensión directa máxima (Vf): 1.0V a 1.1V @ 5A - 10A
Corriente inversa máxima (Ir): 5µA a 500µA @ 1000V
Resistencia térmica unión-caso (Rthjc): 2.2°C/W
Capacitancia de unión (Cj): 60pF @ 4V, 1MHz
Rigidez dieléctrica de la caja: 1500Vrms
Temperatura de operación (Tj, Tstg): -55°C a +150°C
Polaridad: Marcada en el cuerpo (símbolo +, ~)
Acabado de terminales: Estaño mate (Matte Tin)
Montaje: Para tornillo #6 (5.0 inch-pounds máx)
Peso unitario: 4.0g a 4.29g
Notas importantes:
• La serie GBU está diseñada específicamente para aplicaciones de montaje en placa de circuito impreso (PCB), con un perfil bajo y alta rigidez dieléctrica de la caja (1500Vrms).
• La corriente de sobretensión (Ifsm) máxima varía según el fabricante: Diodes Inc. y MDD especifican 220A , KEC especifica 150A , mientras que otros fabricantes alcanzan hasta 300A.
• Para aplicaciones con carga capacitiva, se recomienda reducir la corriente de salida en un 20% respecto al valor nominal.
• El encapsulado GBU tiene 4 pines: dos centrales para la entrada de AC (~) y dos extremos para la salida DC (+ positivo y - negativo). La polaridad está claramente marcada en el cuerpo del componente.
• El componente tiene certificación UL bajo el archivo número E94661.
• Cumple con RoHS y es libre de plomo en sus versiones actuales.
• El par de apriete máximo para el tornillo de montaje es de 5.0 inch-pounds.
