Fabricante: Múltiple (Comchip, HY Electronic, Won-Top, YJ, Sensitron, Semikron)
Categoría: Puentes rectificadores
Tipo de producto: Puente rectificador monofásico (Single Phase Bridge Rectifier)
Subcategoría: Diodo puente de potencia
Serie: KBPC10W
Alias de parte: KBPC1010W-G (Comchip, libre de plomo), RKBPC1010W, MKBPC1010W

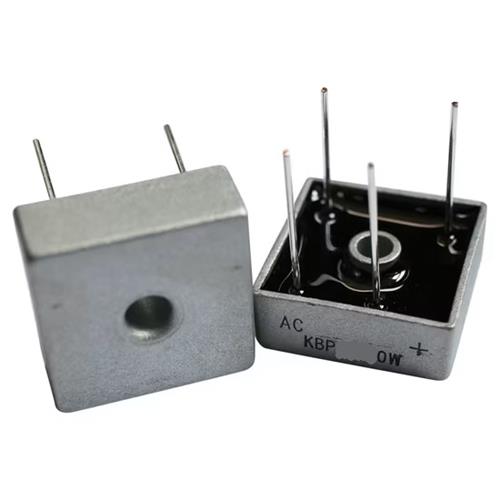

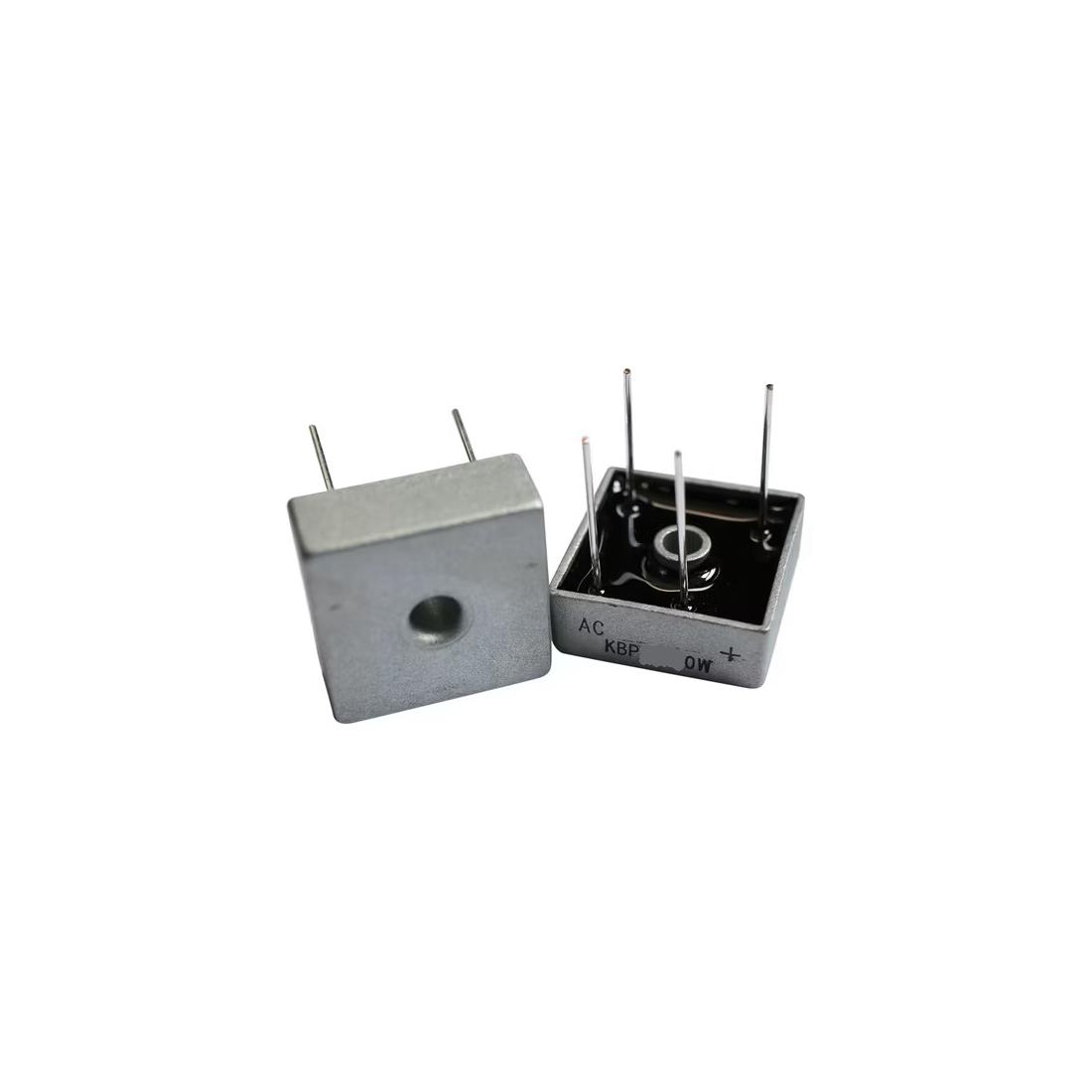

Descripción: Puente rectificador monofásico de 10A y 1000V para montaje en chasis o PCB
Configuración: 4 diodos en puente (Full Bridge)
Tecnología: Silicio (vidrio pasivado o metal)
Montaje: Through Hole / Chasis (Flange Mount)
Encapsulado: KBPC-W (4 pines, base metálica o plástica aislada)
Tensión inversa repetitiva máxima (Vrrm): 1000V
Corriente directa promedio rectificada (Io): 10A
Corriente de sobretensión máxima no repetitiva (Ifsm): 200A a 240A
Tensión directa máxima (Vf): 1.1V a 1.2V @ 5A
Corriente inversa máxima (Ir): 1µA a 10µA @ 1000V
Aislamiento base (Isolation Voltage): 2000V (caja aislada)
Temperatura de operación (Tj, Tstg): -55°C a +125°C / -65°C a +150°C (según fabricante)
Polaridad: Marcada en el cuerpo (+ positivo, ~ AC)
Tipo de terminales: Faston 0.25" (soldables o de enchufe rápido)
Paso de pines para PCB: 11.9mm
Base: Aislada eléctricamente (UL reconocido)
Peso unitario: 15g a 28g (según fabricante y versión)
Notas importantes:
• El KBPC1010W pertenece a la familia KBPC10W, diseñada para aplicaciones de potencia media con montaje sencillo en chasis o PCB. Está disponible en múltiples fabricantes, por lo que las especificaciones pueden variar ligeramente (principalmente Ifsm y Vf).
• Existen dos variantes mecánicas principales: carcasa metálica (Won-Top, Sangdest) con terminales estaño/plomo, y carcasa plástica aislada (Comchip, HY Electronic) con terminales de estaño mate.
• La versión con sufijo "-G" (KBPC1010W-G de Comchip) es la más recomendada para nuevos diseños por ser compatible RoHS y libre de plomo. La versión estándar (sin sufijo) puede contener plomo en sus terminales.
• Configuración de pines: Los dos pines centrales son para la entrada de AC (~), los dos pines extremos son para la salida DC (+ positivo y - negativo). La polaridad está claramente marcada en el cuerpo del componente.
• El montaje se realiza mediante un tornillo a través del orificio central (#8 screw). El par de apriete máximo recomendado es de 5.0 inch-pounds.
• La corriente de sobretensión máxima (Ifsm) varía según el fabricante: Comchip y HY Electronic especifican 240A, mientras que Won-Top y YJ especifican 200A.
• Aplicaciones típicas: Rectificación en fuentes de alimentación lineales, cargadores de baterías, controles de motor, equipos industriales y electrónica de consumo.
• Estado del producto: Activo en múltiples fabricantes asiáticos (Comchip, HY Electronic, Won-Top). Algunas versiones de fabricantes occidentales (Semikron, Sensitron) están obsoletas o transferidas.
