Fabricante: Micro Commercial Components (MCC)
Categoría: Puentes rectificadores
Tipo de producto: Puente rectificador monofásico
Subcategoría: Bridge Rectifier / Single Phase
Serie: -
Alias de parte: SDB207-TP, SDB207-BP, SDB207L-TP
Descripción: Puente rectificador de onda completa de montaje superficial (SMD)
Configuración: 4 diodos en puente (Full Bridge)
Tecnología: Silicio GPP (Glass Passivated)
Montaje: SMD (Surface Mount Device)

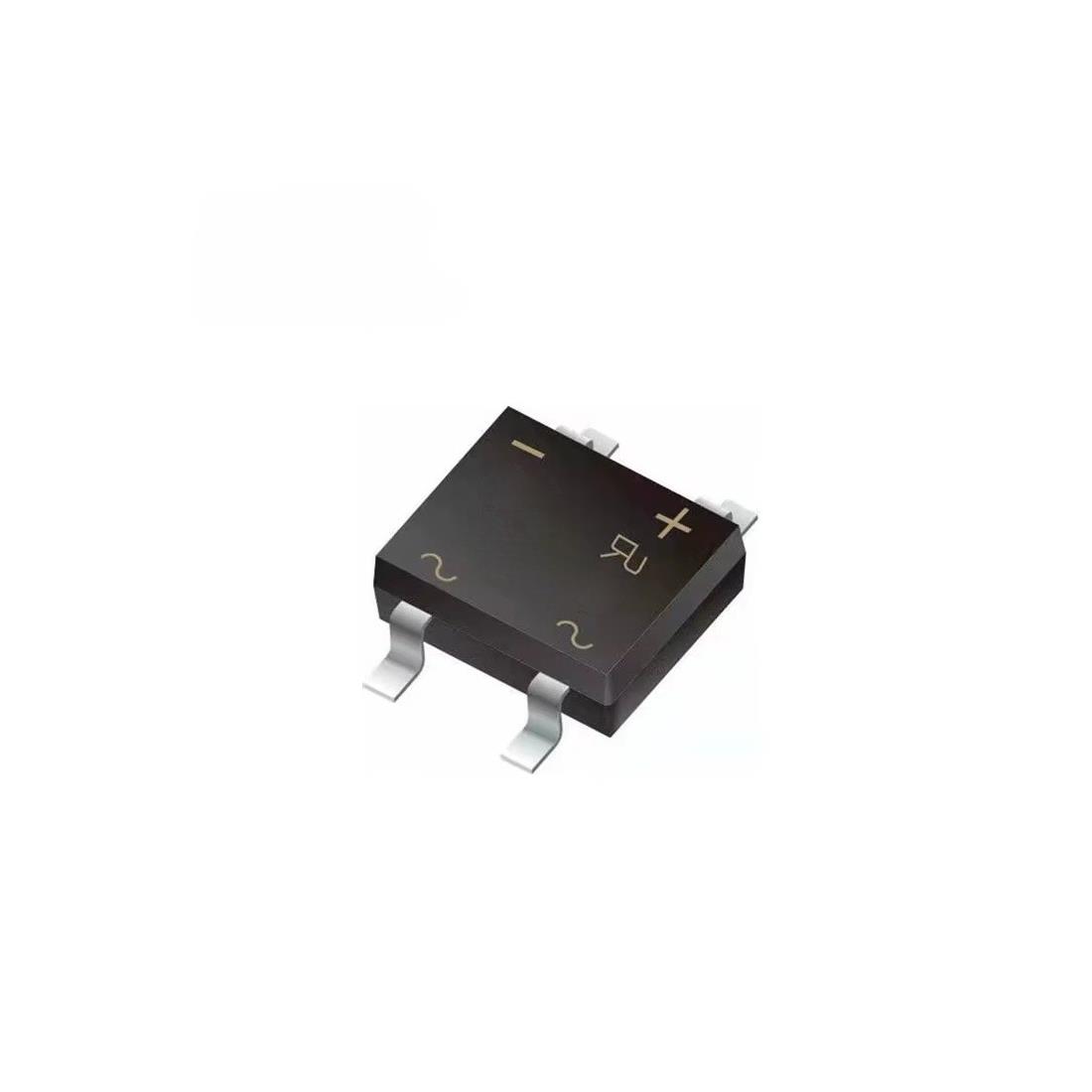

Encapsulado: SDB-1 (4-SMD, Gull Wing)
Tensión inversa repetitiva máxima (Vrrm): 1000V (1kV)
Corriente directa promedio rectificada (Io): 2A
Corriente de sobretensión máxima no repetitiva (Ifsm): 60A
Tensión directa máxima (Vf): 1.2V @ 2A
Corriente inversa máxima (Ir): 5µA a 10µA @ 1000V
Temperatura de operación (Tj, Tstg): -55°C a +150°C
Longitud: 8.51mm
Ancho: 6.5mm
Altura: 3.3mm
Número de pines: 4
Polaridad: Esquina achaflanada indica terminal positivo (+)
Aplicación principal: Rectificación AC-DC en fuentes de alimentación conmutadas (SMPS), cargadores, adaptadores, equipos de oficina, aplicaciones industriales de baja potencia
País de origen: CN (China)
Peso unitario: 0.6g a 0.745g
Notas importantes:
• La principal diferencia entre el SDB207 (SMD) y el DB207 (Through Hole) es el encapsulado. El SDB207 está diseñado para montaje superficial (SMD) mientras que el DB207 es para orificio pasante (THT). Eléctricamente son equivalentes.
• El sufijo "-TP" indica embalaje en cinta y carrete (Tape & Reel), mientras que "-BP" suele indicar embalaje en bulk (a granel).
• La versión "SDB207L-TP" tiene características eléctricas ligeramente diferentes (If=2A, Ir=5µA, Vf=1.1V) y podría corresponder a una variante de menor tensión directa.
• Configuración de pines SDB-1: Los dos pines del lado de la esquina achaflanada son para la entrada de AC (~), los dos pines del lado opuesto son para la salida DC (+ positivo) [citations generales sobre puentes rectificadores].
• Este puente rectificador está en estado Activo (Active) y es compatible con RoHS.
• El SDB207 puede reemplazar a otros puentes de características similares como el DB207 y KBP10, aunque se debe verificar el footprint en la PCB.
