Fabricante: Múltiple (LGE, MDD, SEP, HY Electronic, JF)
Categoría: Diodos y rectificadores
Tipo de producto: Puente rectificador monofásico
Subcategoría: Bridge Rectifier / Single Phase
Serie: DB201 - DB207
Alias de parte: DB207L (versión libre de plomo)
Descripción: Puente rectificador de onda completa (Full Wave Bridge Rectifier)
Configuración: 4 diodos en puente (Full Bridge)
Tecnología: Silicio con chip GPP (Glass Passivated)
Montaje: Through Hole (orificio pasante)
Encapsulado: DB-4 (4-EDIP, DB, DB-M)
Tensión inversa repetitiva máxima (Vrrm): 1000V (1kV)
Corriente directa promedio rectificada (Io): 2A
Tensión directa máxima (Vf): 1V a 1.1V @ 2A
Corriente de sobretensión máxima no repetitiva (Ifsm): 50A a 60A
Corriente inversa máxima (Ir): 5µA a 10µA
Material de la carcasa: Plástico con clasificación UL 94V-0
Terminación: Pines estañados, soldables según MIL-STD-202
Longitud del cuerpo: 6.35mm
Ancho del cuerpo: 8.32mm
Altura del cuerpo: 2.35mm
Longitud con pines: 7.62mm (desde el cuerpo)
Paso entre pines: 5.1mm
Temperatura de almacenamiento (Tstg): -55°C a +150°C
Temperatura de unión máxima (Tj): +150°C
Aplicación principal: Alimentación AC-DC, rectificación en fuentes de alimentación, electrodomésticos (TV, cargadores, adaptadores), equipos de oficina, placas de circuito impreso
País de origen: CN (China)
Peso unitario: 0.59g a 0.63g (aprox)
Notas importantes:
• El DB207 es un puente rectificador monofásico de onda completa que integra cuatro diodos en un encapsulado único. Es un componente muy popular y de alta disponibilidad, utilizado para convertir corriente alterna (AC) en corriente continua (DC) en fuentes de alimentación de hasta 2 amperios.
• Un dato muy importante: El DB207 soporta una alta corriente de sobretensión (Ifsm) de hasta 60A. Esto significa que puede manejar picos de corriente (como los que se producen al encender un dispositivo) sin sufrir daños, lo que le confiere una gran robustez.

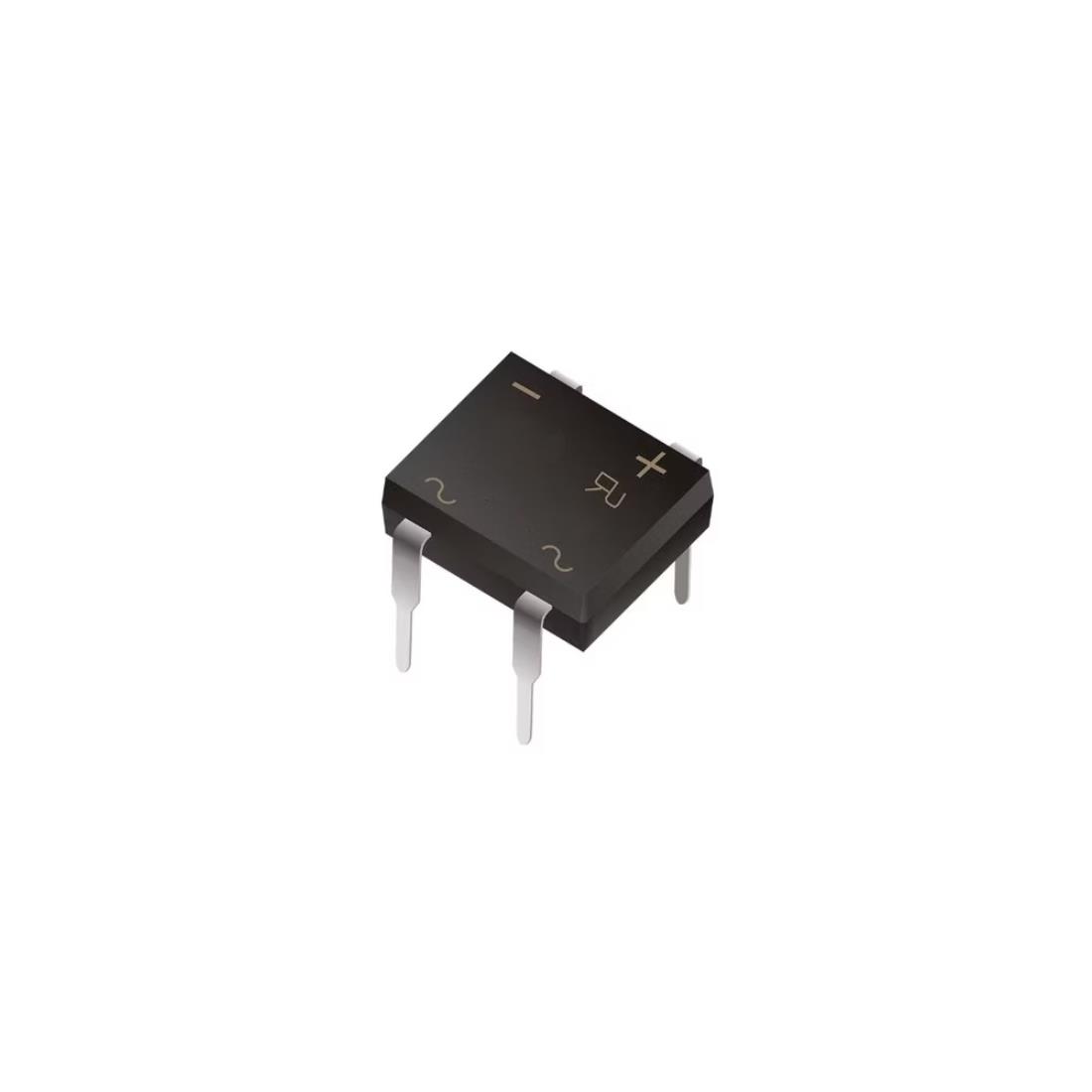

• Físicamente, se identifica fácilmente por su encapsulado en forma de bloque (DB), con 4 pines. La polaridad está marcada en el cuerpo: la pata más corta o un chaflán en la esquina indica el terminal positivo (+) de salida.
• El pinout estándar es: los dos pines centrales (~) para la entrada de AC (fase y neutro) y los dos extremos para la salida DC (+ positivo y - negativo). Es crucial no equivocarse en la conexión.
• Aunque las especificaciones son muy consistentes entre fabricantes, la corriente de sobretensión (Ifsm) puede variar entre 50A (para MDD) y 60A (para LGE, SEP o HY Electronic) . Dado que este valor es un pico máximo, ambos son considerados equivalentes.
• Las unidades de los fabricantes LGE, MDD y SEP son compatibles en cuanto a parámetros eléctricos y mecánicos (pinout y tamaño) y pueden utilizarse de forma intercambiable.
• El DB207 es parte de una familia que incluye otros modelos como el DB201 (50V), DB202 (100V), DB203 (200V), DB204 (400V), DB205 (600V) y DB206 (800V), teniendo el DB207 la tensión más alta de la serie.
