Fabricante: Philips Semiconductors (NXP)
Categoría: Circuitos Integrados de Audio
Tipo de producto: Amplificador de potencia de audio con preamplificador
Subcategoría: Audio Power Amplifier Mono
Serie: TDA1011
Alias de parte: TDA1011A
Descripción: Amplificador de audio de potencia de 2 a 5W
Tecnología: Bipolar
Montaje: Through Hole

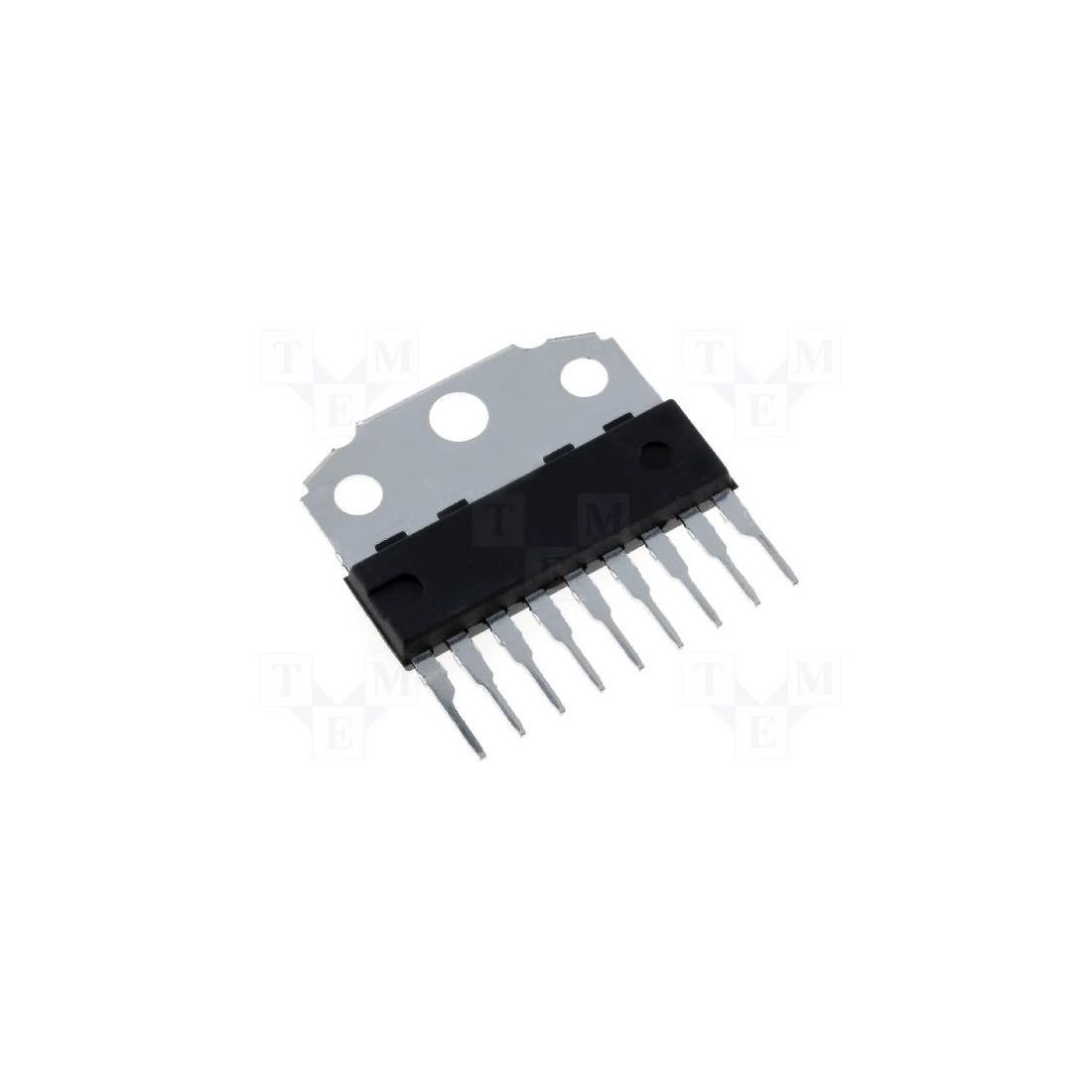

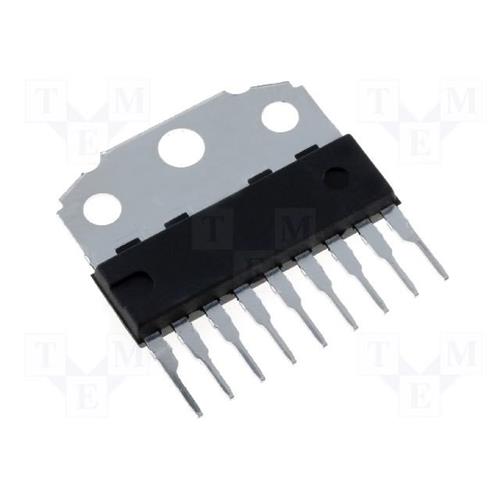

Encapsulado: SIP-9 (Single In-line Package, 9 pines, SIL9MPF)
Número de canales: 1 (mono)
Tensión de alimentación (Vcc): 5.4V a 20V
Tensión máxima de alimentación (Vcc max): 24V
Potencia de salida (Po máx): 5W @ 16V, 4Ω (alimentación por red)
Potencia de salida con batería: 4W @ 4Ω (alimentación 13.2V)
Corriente de reposo (quiescent): baja (no especificada numéricamente)
Ganancia de voltaje (Gv): 52dB
Distorsión armónica total (THD): No especificada en fuentes consultadas
Relación señal/ruido (SNR): No especificada
Protecciones: Protección térmica incorporada
Impedancia de entrada: Alta impedancia
Temperatura máxima de operación (Tj): 150°C
Temperatura mínima de operación (Top): -25°C
Aplicación principal: Amplificadores de audio portátiles, radios, grabadoras, equipos alimentados por batería
País de origen: NL (Países Bajos - Philips/NXP)
Cumplimiento RoHS: No compatible (terminales de Sn/Pb)
Peso unitario: ~2g (aprox)
Notas importantes:
• El TDA1011A es la variante más común dentro de la familia TDA1011. Está diseñado para aplicaciones portátiles como radios y grabadoras, integrando un preamplificador y un amplificador de potencia en un mismo encapsulado .
• Diferencia clave con el TDA1011: Aunque la nomenclatura es muy similar, no son directamente intercambiables. El TDA1011A tiene diferencias internas que afectan la estabilidad del circuito. En aplicaciones prácticas, reemplazar un TDA1011A por un TDA1011 o TDA1010 ha causado problemas de auto-oscilación (efecto "motorboat"), mientras que el TDA1011A original funcionó correctamente .
• La potencia máxima declarada es de 5W (según el datasheet oficial de Philips), aunque el TDA1011 (sin la "A") alcanza hasta 6W en condiciones óptimas .
• Encapsulado SIP-9 de 9 pines (Single In-line Package), con disposición en línea simple que facilita el montaje en PCB .
• Este componente no es compatible con RoHS (Lead-free). Los terminales son de una aleación de Estaño/Plomo (Sn/Pb) .
• Estado del producto: Obsoleto (discontinued), aunque sigue siendo posible encontrar stock remanente a través de distribuidores especializados y vendedores de componentes electrónicos .
• Aplicaciones típicas:
• Equipos de radio portátiles (Boombox, radios de transistores)
• Grabadoras de cassette
• Equipos de audio de consumo general
• Sistemas de megafonía de baja potencia
