Fabricante: Microchip Technology
Categoría: Microcontroladores
Tipo de producto: MCU (Microcontroller Unit)
Subcategoría: 8-bit RISC Microcontroller
Serie: PIC® 16F
Alias de parte: PIC16F874AIPT, 6196-PIC16F874A-I/PT, PIC16F874A-I/PT-ND
Tipo: CMOS FLASH-based 8-bit microcontroller
Configuración: Single core
Tecnología: CMOS (RISC)
Montaje: SMD

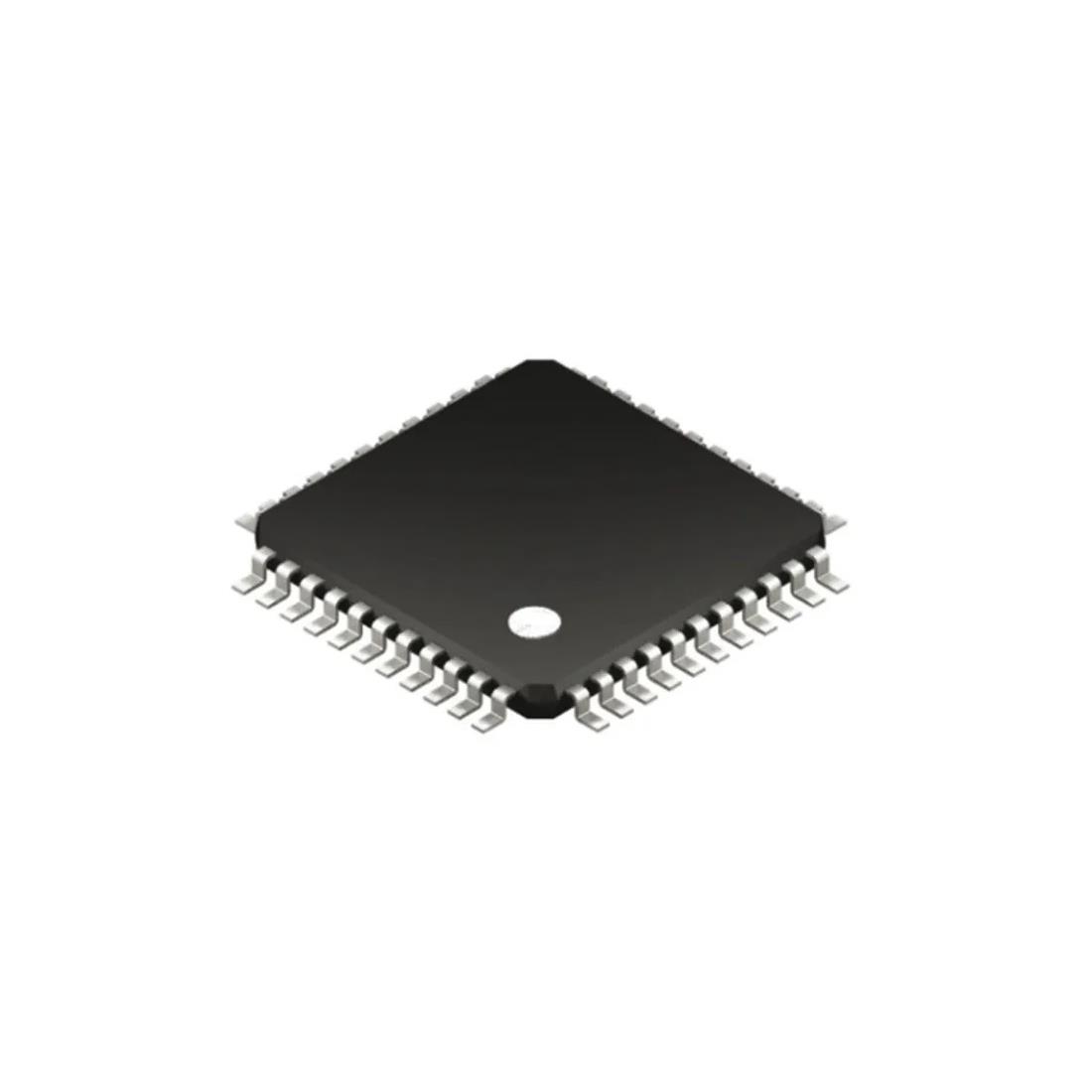

Encapsulado: TQFP-44 (10x10mm, 44 pines)
Arquitectura del procesador: RISC
Núcleo (Core Processor): PIC
Bits del núcleo: 8-bit
Velocidad máxima (Speed): 20MHz
Tiempo de ejecución de instrucción: 200ns
Memoria de programa (Program Memory Type): FLASH
Tamaño de memoria de programa (Program Memory Size): 7KB (4K x 14)
Memoria RAM: 192 x 8 bytes
Memoria EEPROM: 128 x 8 bytes
Número de I/Os: 33
Interfaces de comunicación: I²C (1 canal), SPI (1 canal), UART/USART (1 canal, USART)
Periféricos: Brown-out Detect/Reset, POR, PWM, WDT, Analog Comparators (2), On-Chip-ADC
Convertidores de datos: A/D 8 canales x 10-bit
Tensión de alimentación (Vcc/Vdd): 2.0V a 5.5V (rango de operación ampliado)
Rango típico: 4.0V a 5.5V
Tipo de oscilador: Externo
Temperatura de operación (Tj, Tstg Rango Industrial): -40°C a +85°C
Temperatura de almacenamiento (Tstg): -65°C a +150°C (según datos de familia)
Tamaño del paquete: 10.1mm x 10.1mm
Paso de pines (Lead Pitch): 0.5mm
Altura: 1.05mm
Aplicación principal: Aplicaciones de nivel avanzado A/D en automotriz, industrial, electrodomésticos y electrónica de consumo, sistemas embebidos
País de origen: PH (Filipinas), CN (China)
Peso unitario: 2g
Notas importantes:
• El PIC16F874A-I/PT pertenece a la popular familia de MCUs PIC16F de Microchip, conocido por su arquitectura RISC de 35 instrucciones y su amplia gama de periféricos integrados.
• El sufijo "I" indica el rango de temperatura industrial (-40°C a +85°C), mientras que "PT" especifica el encapsulado TQFP-44 (versión SMD); existe la variante "P" para encapsulado DIP-40.
• Configuración de pines en TQFP-44: Las patillas están distribuidas en los cuatro lados del encapsulado. El pinout específico está disponible en la sección de "Pinout Diagram" del datasheet oficial de Microchip.
• Este microcontrolador soporta auto-programación (self programming) y depuración en circuito (ICD), lo que facilita su uso en prototipado y desarrollo.
• Según el fabricante, la memoria Flash tiene una retención de datos de más de 40 años típico.
• El PIC16F874A-I/PT está marcado como "Activo" (Active) por el fabricante, aunque varios distribuidores sugieren como reemplazo mejorado el PIC16F884 (más memoria, más periféricos).
• Las versiones calificadas para automoción (AEC-Q100) pueden estar disponibles bajo pedido especial, aunque la versión estándar no incluye esta certificación.
• Diseñado para ser compatible con versiones anteriores de la familia PIC16C7X, permitiendo migraciones sencillas desde dispositivos OTP o ROM.
• Consumo en modo Sleep ultrabajo, típicamente inferior a 1µA a 2.0V.
• El componente cumple con la directiva RoHS y es completamente libre de plomo (Lead Free).
