Fabricante: Philips Semiconductors (ahora NXP)
Categoría: Circuitos Integrados de Audio
Tipo de producto: Amplificador de potencia de audio
Subcategoría: Audio Power Amplifier Mono
Serie: TDA1011
Alias de parte: TDA1011A, TDA1011AU
Descripción: Amplificador de audio de potencia de 2 a 6W
Tecnología: Bipolar
Montaje: Through Hole

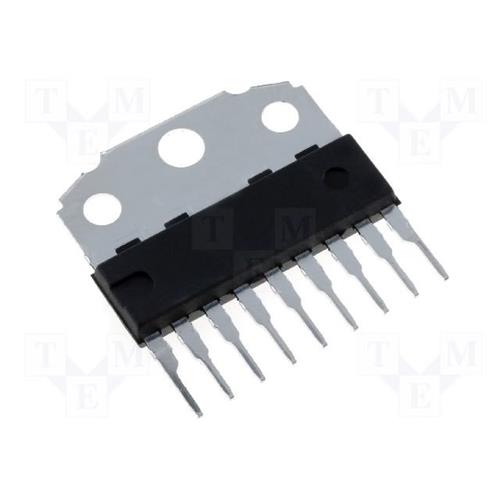

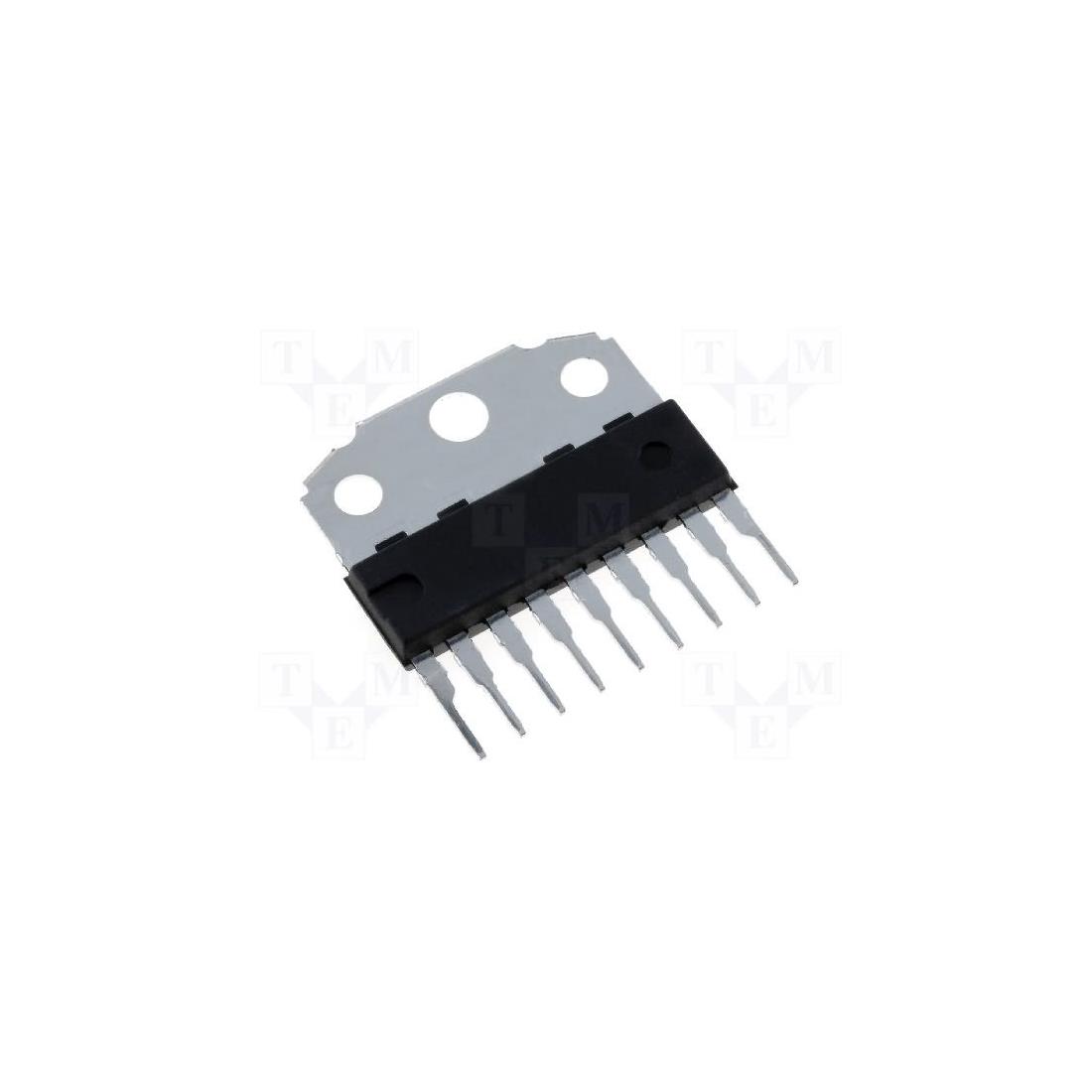

Encapsulado: SIP-9 (Single In-line Package, 9 pines, SOT-110B)
Número de canales: 1 (mono)
Tensión de alimentación (Vcc): 5.4V a 20V
Tensión máxima de alimentación (Vcc max): 24V
Potencia de salida (Po): 6W máx @ 16V, 4Ω
Potencia de salida típica: 4W @ 4Ω (alimentación por batería)
Corriente de reposo (quiescent): 22mA máx
Corriente de salida máxima: No especificada (típica 1A)
Ganancia de voltaje (Gv): 52dB
Distorsión armónica total (THD): 10%
Relación señal/ruido (SNR): No especificada
Protecciones: Protección térmica incorporada
Impedancia de entrada: Alta impedancia de entrada
Rango de temperatura de operación (Top): -25°C a +150°C
Aplicación principal: Amplificadores de audio para equipos portátiles, radios, grabadoras, receptores FM
País de origen: NL (Países Bajos - Philips/NXP)
Peso unitario: ~2g (aprox)
Notas importantes:
• El TDA1011 es un circuito integrado amplificador de audio monolítico que integra en un solo encapsulado un preamplificador y un amplificador de potencia separados, diseñado específicamente para aplicaciones portátiles como radios y grabadoras
• El encapsulado SIP-9 (Single In-line Package) de 9 pines, también denominado SOT-110B, facilita el montaje en PCB gracias a su disposición en línea simple
• La potencia de salida máxima alcanza los 6W en aplicaciones alimentadas por red (mains-fed) con 16V sobre carga de 4Ω. En aplicaciones portátiles con batería, entrega 4W sobre 4Ω
• El dispositivo puede operar con alimentación desde 3.6V hasta 24V, lo que lo hace versátil para aplicaciones de 6V (baterías pequeñas) como para equipos alimentados por red
• Dispone de protección térmica incorporada que desconecta el chip en caso de sobrecalentamiento excesivo
• El TDA1011A es una variante con características similares (2 a 5W) y el TDA1011AU entrega hasta 6.5W según algunas especificaciones, todas con el mismo encapsulado SIP-9
• Mantiene un comportamiento de ruido limitado en frecuencias de radio, característica útil en receptores sensibles
• Estado del producto: Obsoleto (obsolete) según Philips Semiconductors . Sin embargo, sigue siendo utilizado en proyectos de hobby y reparación de equipos clásicos . El fabricante NXP ya no lo produce, por lo que la disponibilidad se limita a stock remanente de distribuidores y segunda fuente
