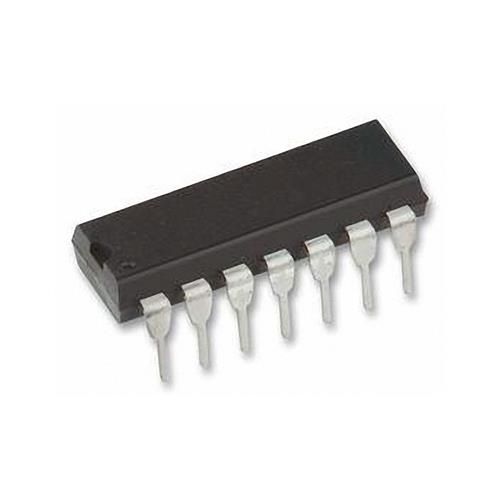

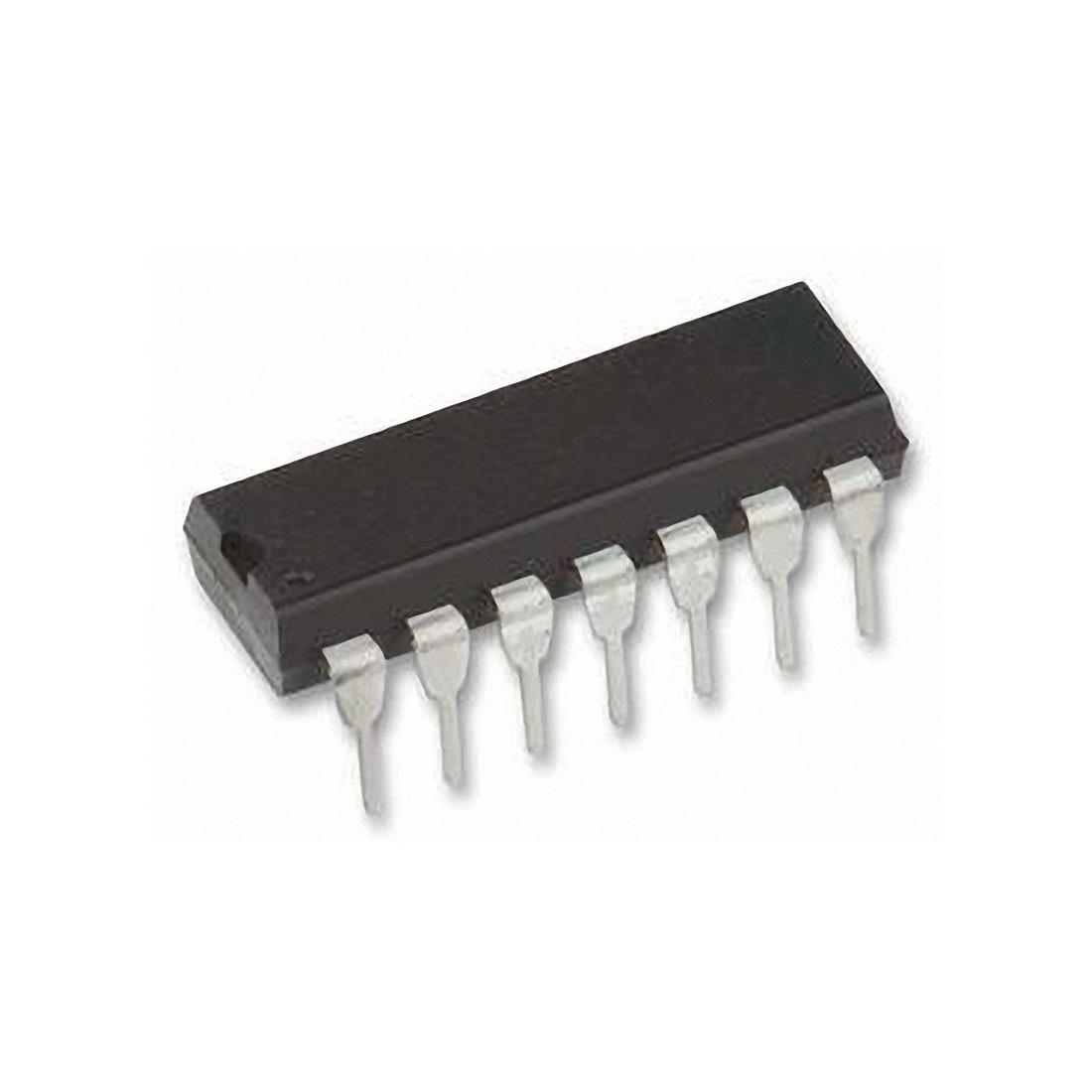

Fabricante: Texas Instruments
Categoría: Circuitos Integrados
Tipo de producto: Puerta lógica CMOS
Subcategoría: Inversores (Hex Inverter)
Serie: 4000B
Alias de parte: CD4069UBEE4
Descripción: Seis inversores CMOS independientes
Configuración: 6 canales (hex inverter)
Tecnología: CMOS
Montaje: Through Hole
Encapsulado: DIP-14 (PDIP-14, 0.300", 7.62mm)
Número de inversores: 6
Tensión de alimentación (Vcc): 3V a 18V
Corriente de reposo (Iq): 1µA máx
Corriente de salida (high/low): 3.4mA / 3.4mA
Nivel lógico bajo (VIL): 1V a 2.5V
Nivel lógico alto (VIH): 4V a 12.5V
Retardo de propagación: 50ns @ 15V, 50pF
Capacidad de carga (CL): 50pF
Temperatura de operación (Top): -55°C a +125°C
Características adicionales: Entradas y salidas CMOS estandarizadas, disipación de potencia 0.2W
País de origen: US (Texas Instruments)
Peso unitario: 1.0g (aprox)
Notas importantes:
• La familia CMOS 4000B es conocida por su muy bajo consumo de corriente en reposo (1µA) y su amplio rango de tensión de alimentación (3V-18V), lo que los hace ideales para aplicaciones de batería y entornos industriales.
• Las seis puertas inversoras del CD4069UBE son completamente independientes, lo que permite su uso en aplicaciones como inversión lógica, conformación de pulsos, osciladores y amplificadores de alta impedancia.
• Este componente no tiene entrada Schmitt Trigger, lo que lo diferencia de otros hex inverter como el CD40106BE. Para aplicaciones que requieren histéresis (conversión de señales ruidosas a niveles lógicos limpios), se debe usar el CD40106.
• Estado del producto: Aunque algunos distribuidores como Rapid Electronics lo listan como "Discontinued" , el fabricante Texas Instruments y otros como DigiKey lo mantienen en estado ACTIVO (Active) con un lead time de 12 semanas. . El prefijo "UB" en el nombre indica que es parte de la línea de productos "Buffer", diseñada para funciones básicas de inversión.
• Variantes de encapsulado: El CD4069UB está disponible en múltiples formatos: CD4069UBE (PDIP, through-hole), CD4069UBM (SOIC, SMD), CD4069UBPW (TSSOP, SMD) y CD4069UBNSR (SOP, SMD).
• Los formatos SMD más comunes son el CD4069UBM (SOIC-14) y el CD4069UBPW (TSSOP-14), que son equivalentes funcionales con diferente tamaño físico.
• Sustitutos directos: STMicroelectronics produce el HCF4069UBEY (PDIP-14), que es un reemplazo pin a pin equivalente. Fairchild (ahora onsemi) también fabricó el CD4069UBCN, aunque su estado actual puede ser obsoleto.
• Aplicaciones típicas: Inversión de señales lógicas en sistemas digitales de baja velocidad, construcción de osciladores RC, shaping de pulsos y amplificadores lineales de alta impedancia (por su alta resistencia de entrada CMOS).
• Fabricantes alternativos: STMicroelectronics (HCF4069UB) sigue produciendo versiones equivalentes activas del CD4069UB en sus catálogos actuales.
